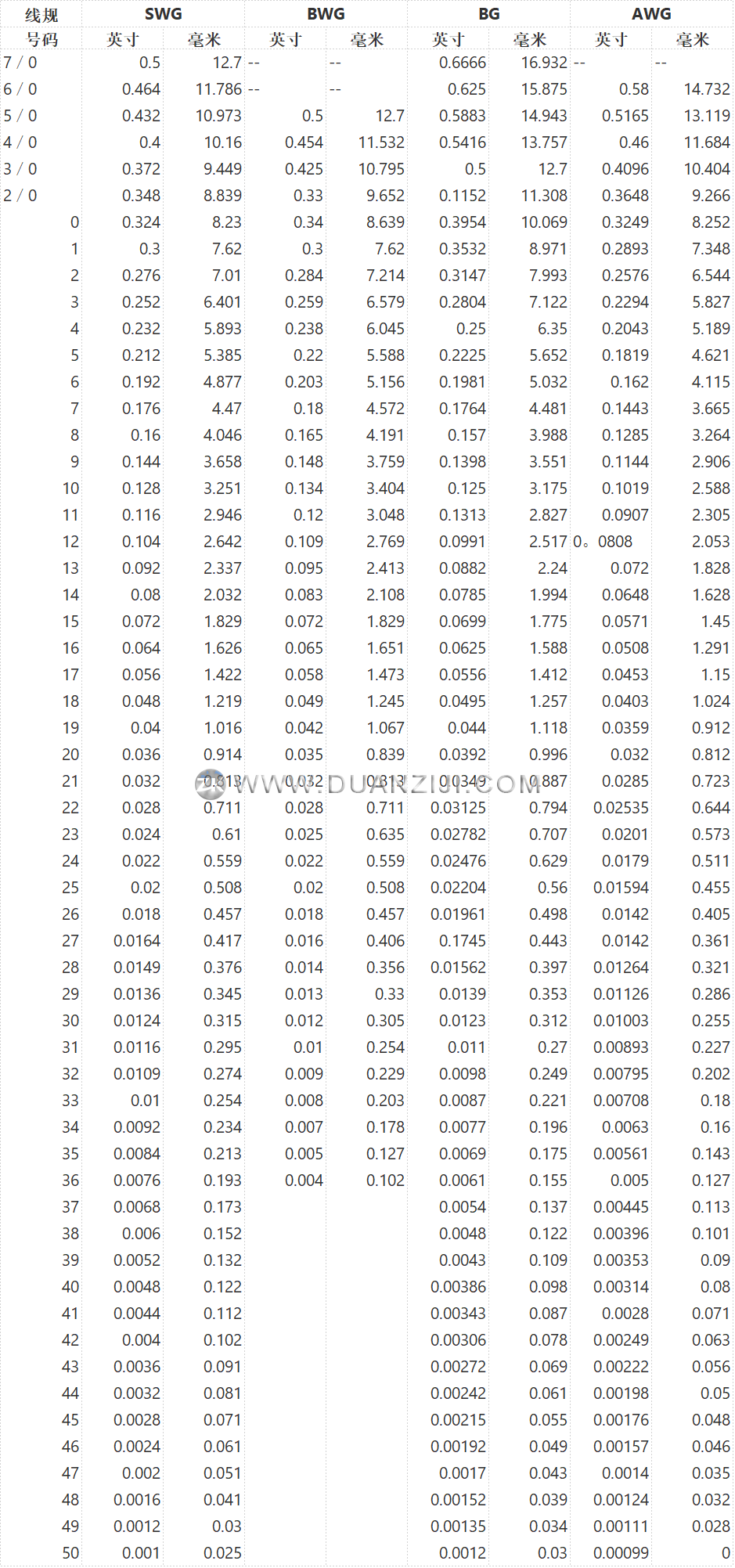

常用線規對照表、線徑AWG對照表

AWG（American wire gauge）美國線規，是一種區分導線直徑的標準，又被稱為 Brown & Sharpe線規，這種標準化線規系統于1857年起在美國開始使用，AWG前面的數值（如24AWG、26AWG）表示導線形成最后直徑前所要經過的孔 的數量，數值越大，導線經過的孔就越多，導線的直徑也就越小。SWG（standard wire guage）電線電纜行業標準之一。BWG（Birmingham wire gauge)是指的伯明翰線規，指材料的厚度或線徑。

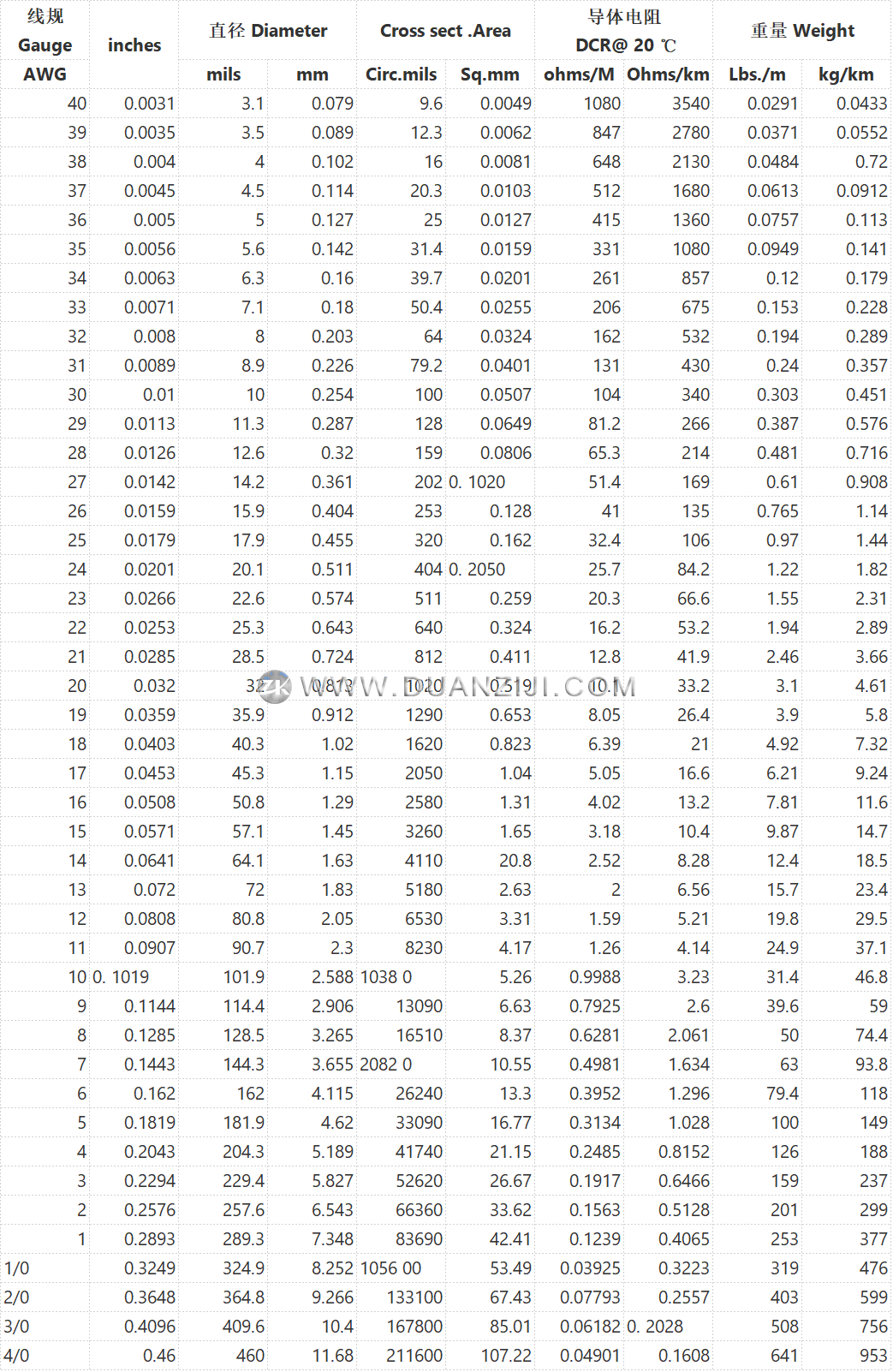

導體電阻、線規AWG、線徑對照表

電阻率（resistivity）是用來表示各種物質電阻特性的物理量。某種材料制成的長1米、橫截面積是1平方毫米、在常溫下（20℃時）導線的 電阻，叫做這種材料的電阻率。根據電阻定律：R=PL/S可以計算出導體的電阻，R是電阻，單位是歐姆。P是電阻率，單位是歐姆*米，電阻率和這個導體的 材料有關。L這個導體的長度，單位是米。S是導體的橫截面積，單位是平方米。

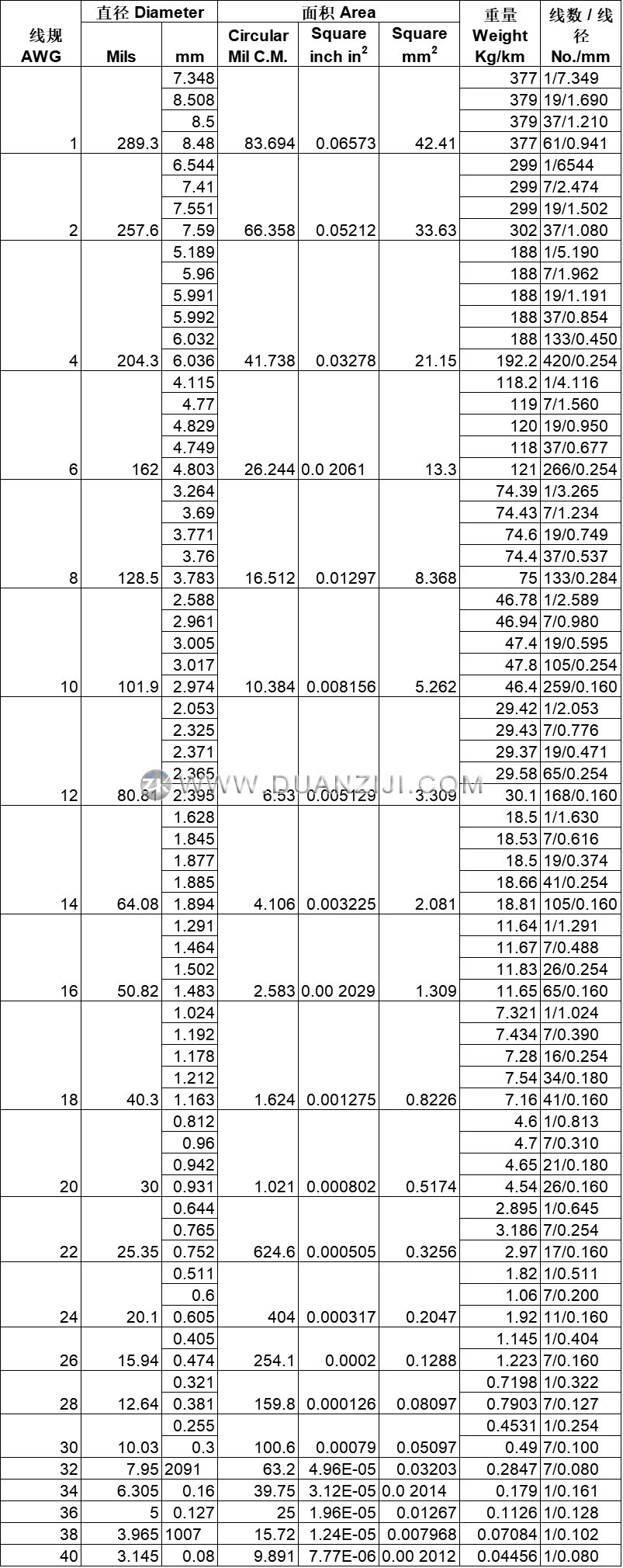

多條銅線導體資料

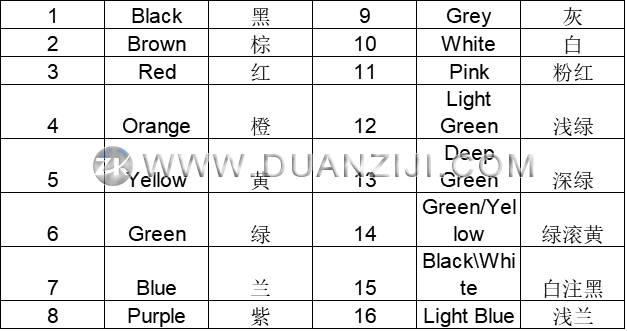

線束常用顏色中英文對照表

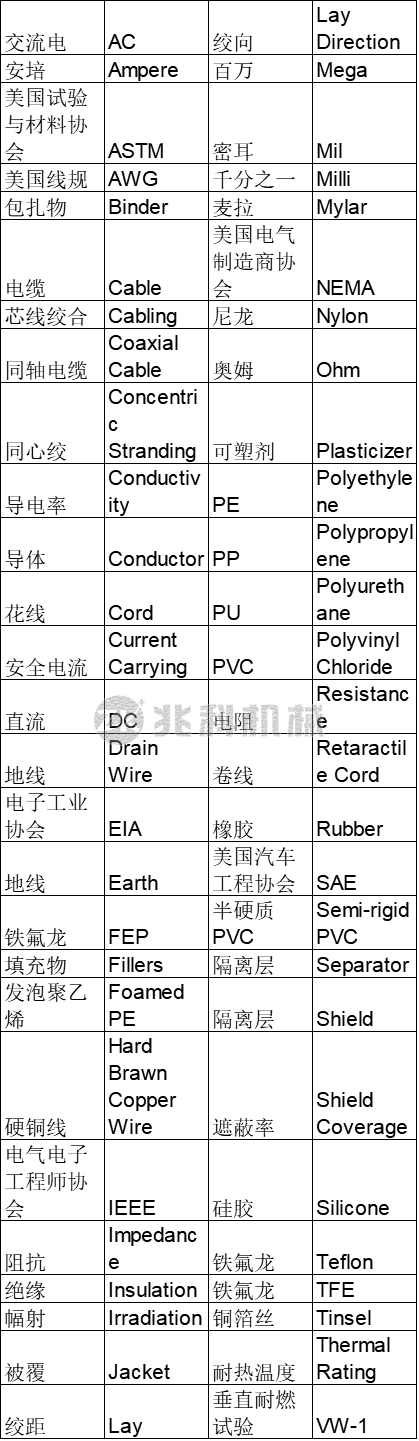

電氣常用術語中英文對照表

在使用剝線機或端子機等線束加工設備進行生產時，通常需要用到上述參數或術語，希望對大家有所幫助。
