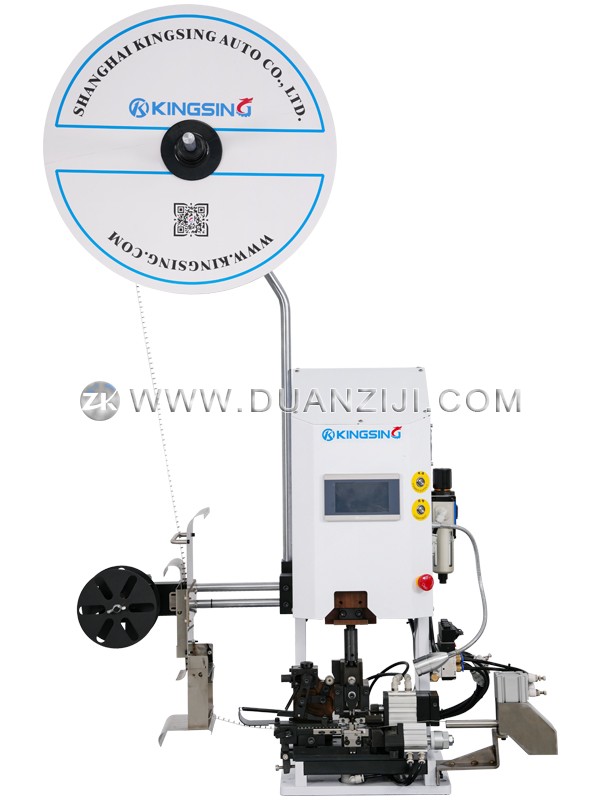

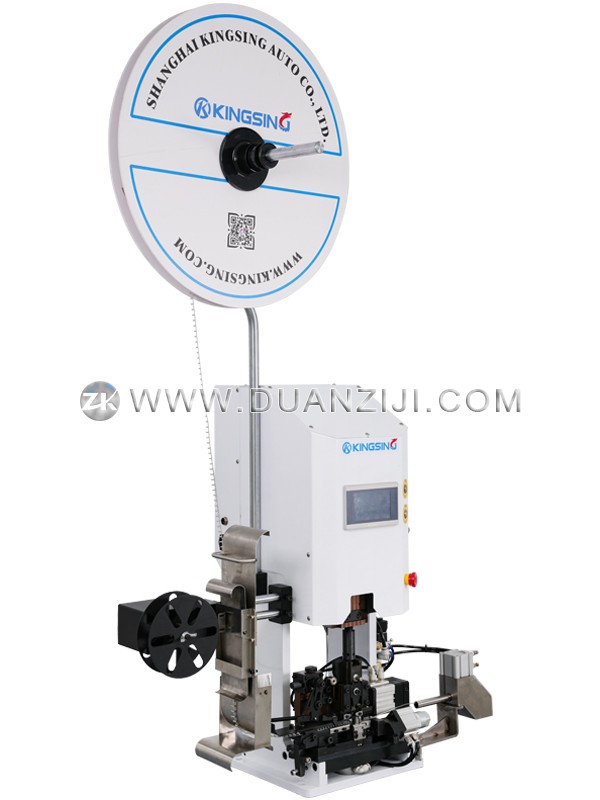

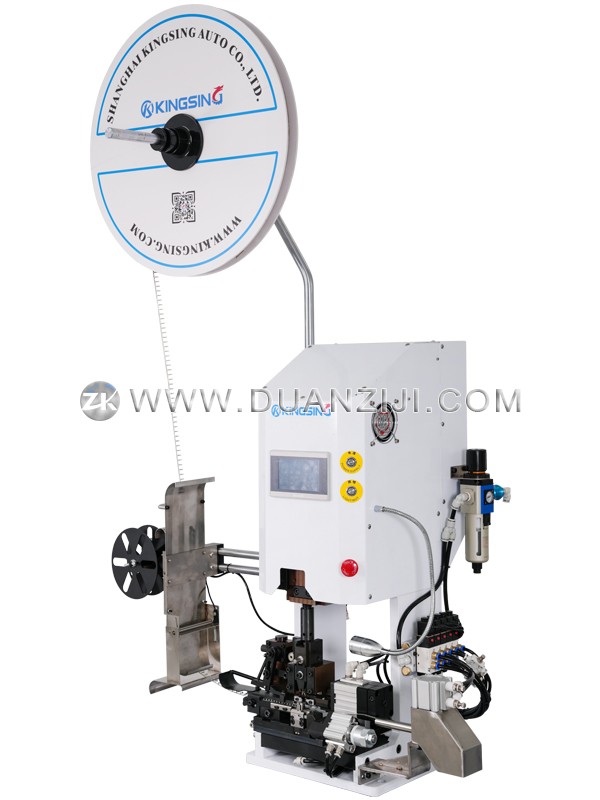

本系列為大平方伺服型連剝帶打端子機，專為加工粗線而設計，共有3個子型號（詳見技術參數）。適用于壓接各種橫送端子，壓接過程采用三菱伺服電機精密控制。電線無需預先剝皮，直接將線頭放入壓接位置即可，機器將自動先剝皮再壓接端子。將剝皮和打端子的工藝流程合并在一起可以有效降低人工成本，產品一致性也可得到提升，特別適用于護套線芯線的剝皮打端子操作。
一臺機器可以壓接多種不同的橫送端子，只需更換相應的壓接刀片即可，壓接高度及壓接深度均易于調節。壓接模具支持快速更換，節省調試的時間。整機做工精密，剝皮長度準確，壓接定位精準。廢線皮采用真空吸料的方式自動通過管道排出，端子背紙通過卷紙器自動回收成卷，可以保持工作環境的清潔。
| 機器型號 | ZK-T480A | ZK-T480B | ZK-T480C |
| 最大出力 | 4T | 8T | 4T |
| 電機功率 | |||
| 適用線徑 | 0.1~6mm2 | 0.1~10mm2 | 0.1~6mm2 |
| 剝皮方式 | 氣動剝線 | 氣動剝線 | 電動剝線 |
| 氣壓要求 | 0.5~0.7Mpa | 0.5~0.7Mpa | 純電動，無需氣源 |
| 機器凈重 | 185kg | ||
| 外形尺寸 | 550*500*890mm |
適用端子：橫送端子
壓接馬達：伺服電機
剝皮長度：≤8mm
剝皮誤差：±0.05mm
壓接行程：30mm
壓接高度公差：±0.02mm
生產效率：1800~2200條/時
工作電壓：220V 50/60Hz
可選配置：端子壓力監測儀
