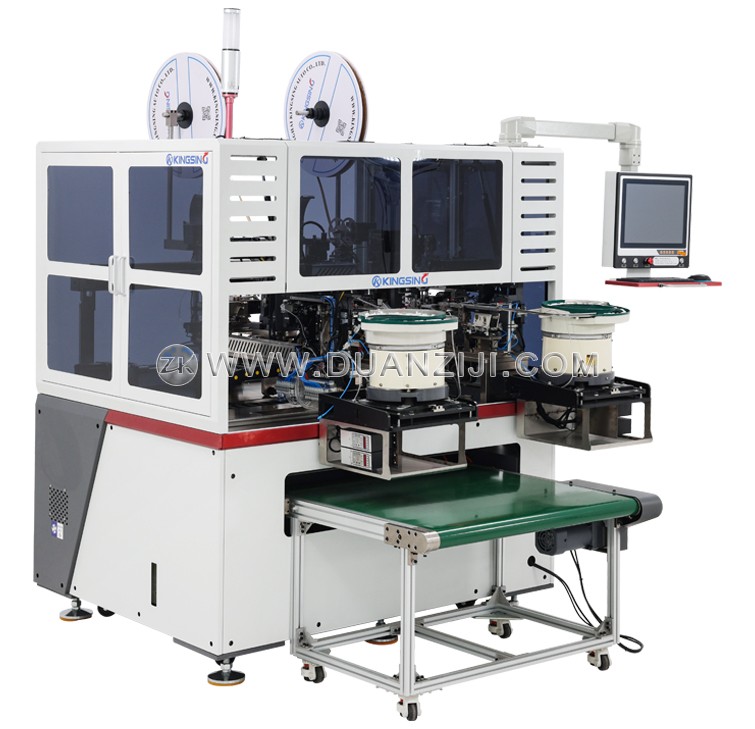

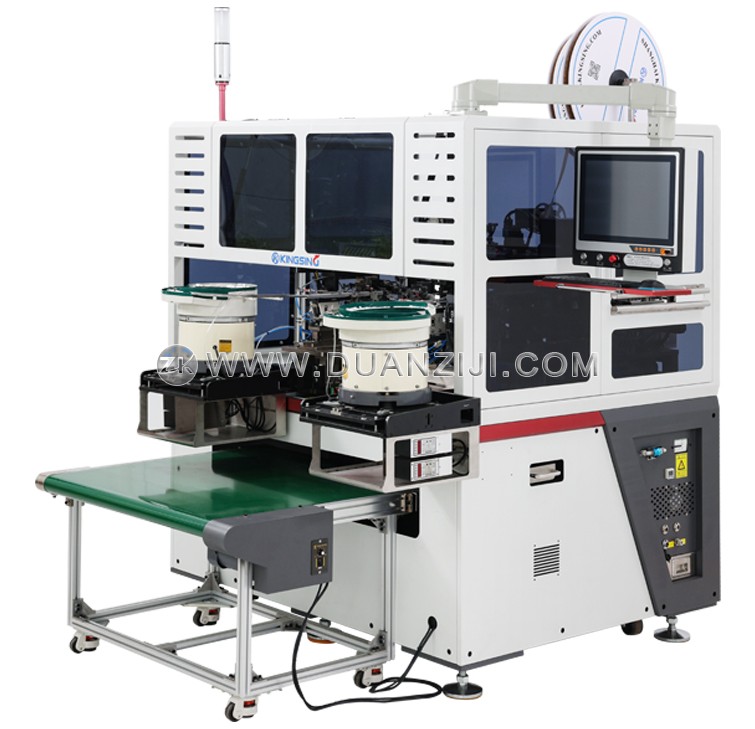

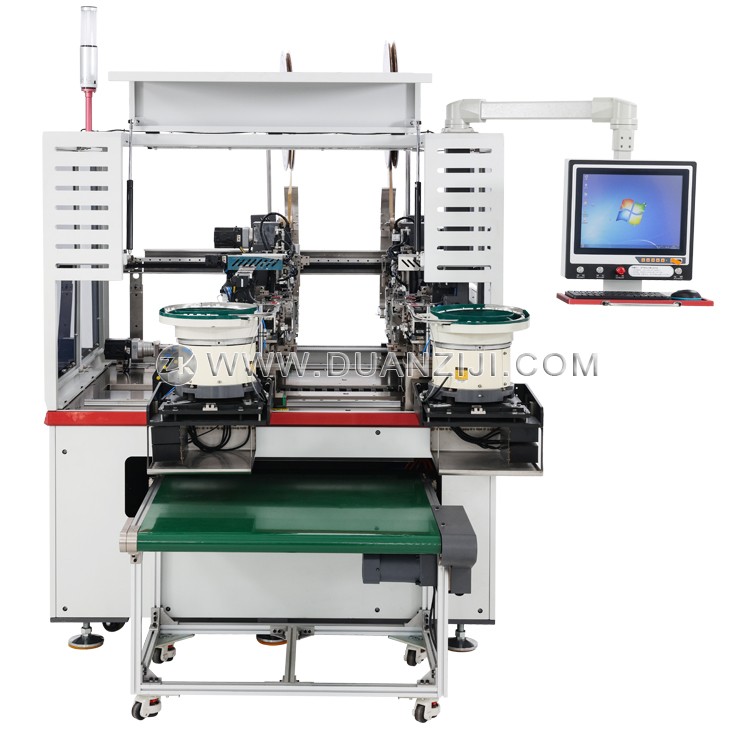

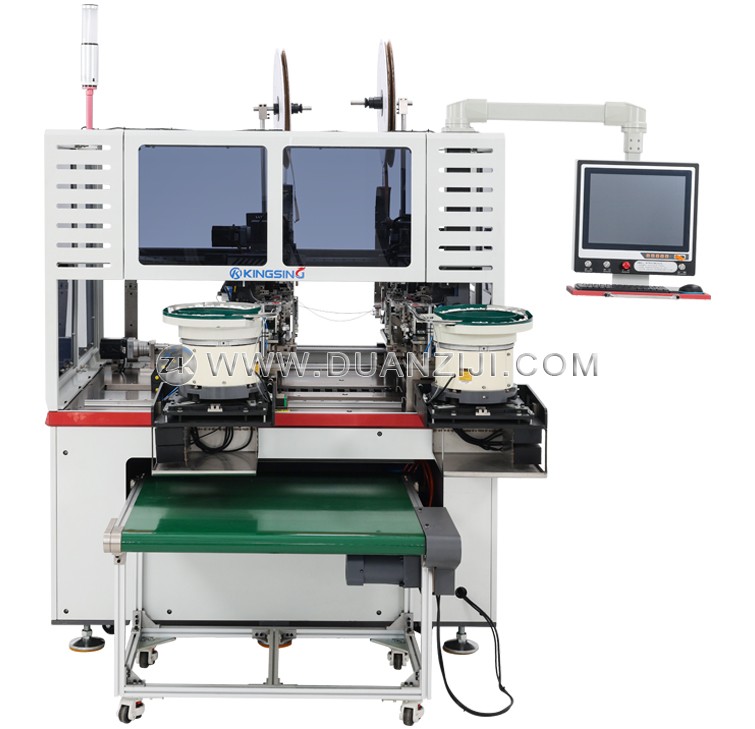

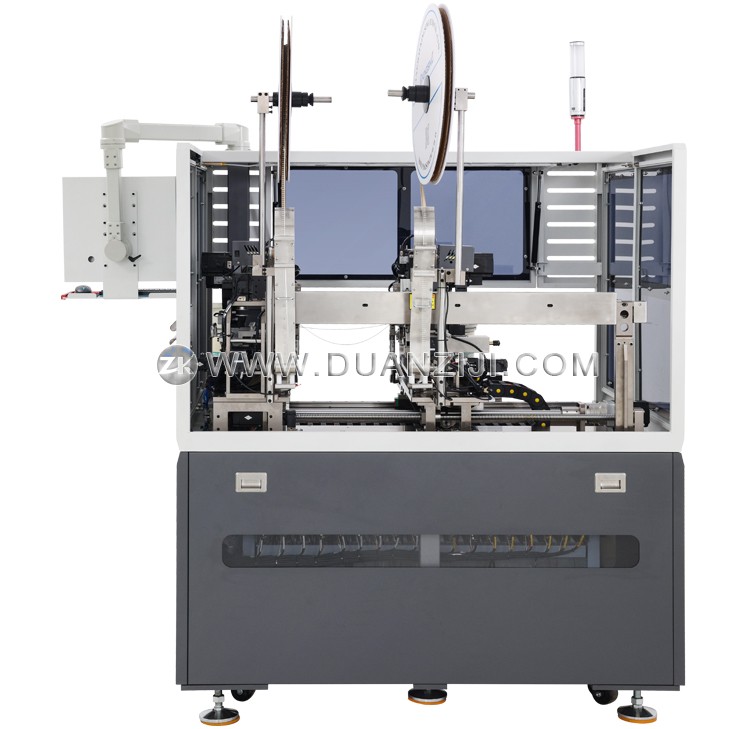

這是一臺全自動雙頭插膠殼端子機，默認支持8種顏色的電線，程序中可以任意設置取用哪種顏色的線以及插膠殼的顏色順序。內置2套振動盤，膠殼通過振動盤自動送料，支持使用單排膠殼和雙排膠殼，例如雙排膠殼可以實現端子背對背插入。每個孔位的插入位置都可以獨立調節，因此支持使用不同Pin距的特殊膠殼。另外還可以選配絞線功能，在插膠殼完成后將線絞在一起形成麻花線。
電腦工控系統，Windows操作界面，軟件功能強大，各功能模塊可以在程序中自由開啟或關閉，比如可以關閉其中一頭的插膠殼功能，實現單頭打端子插膠殼另一頭只打端子。整機采用柔性化設計的理念，一臺機器可以加工多種不同的產品，更換端子時，只需更換相應的壓接模具、振動盤送料系統以及相應的穿入治具即可。
整機做工精密，送線、裁線、平移等運動部件均采用高精度伺服電機驅動，端子機采用球墨鑄鐵一體成型，并采用伺服電機驅動，整機剛性強，壓接高度穩定。內置壓力監控、CCD視覺檢測和插膠殼插拔力檢測，可以有效識別不良品并分區存放。帶有安全防護罩和輸送帶，成品通過輸送帶自動送到機器外部。
適用線徑：AWG30~18 (0.05~1.0mm2)
膠殼類型：單排膠殼，雙排膠殼
膠殼孔距：1.25~3.96mm
主要功能：雙頭插膠殼，一拖二（另一頭插2個膠殼）
裁線長度：80~600mm（可訂制）
剝皮長度：≤8mm（可訂制）
裁線精度：±(0.5+L*2‰) L=裁線長度
壓接行程：30mm（可訂制40mm行程）
壓接電機：伺服電機
顏色數量：最多支持8種顏色的線（可訂制）
操作界面：Windows系統，鼠標鍵盤操作
生產效率：1500~1800條/時
檢測裝置：壓力監控、CCD視覺檢測、插拔力檢測等
可選配置：絞線功能
氣壓要求：0.5~0.8Mpa
額定功率：4000W
工作電壓：220V 50/60Hz
外形尺寸：2300*1200*1370mm
機器凈重：900kg
