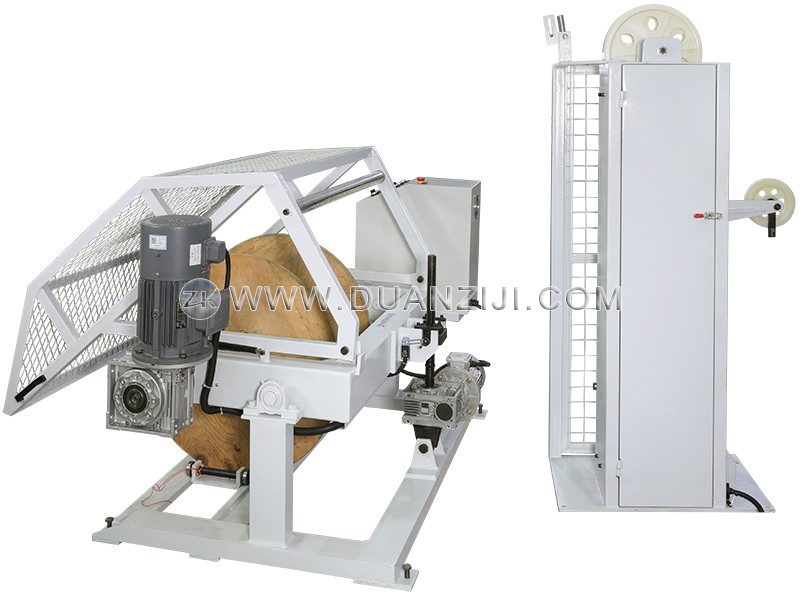

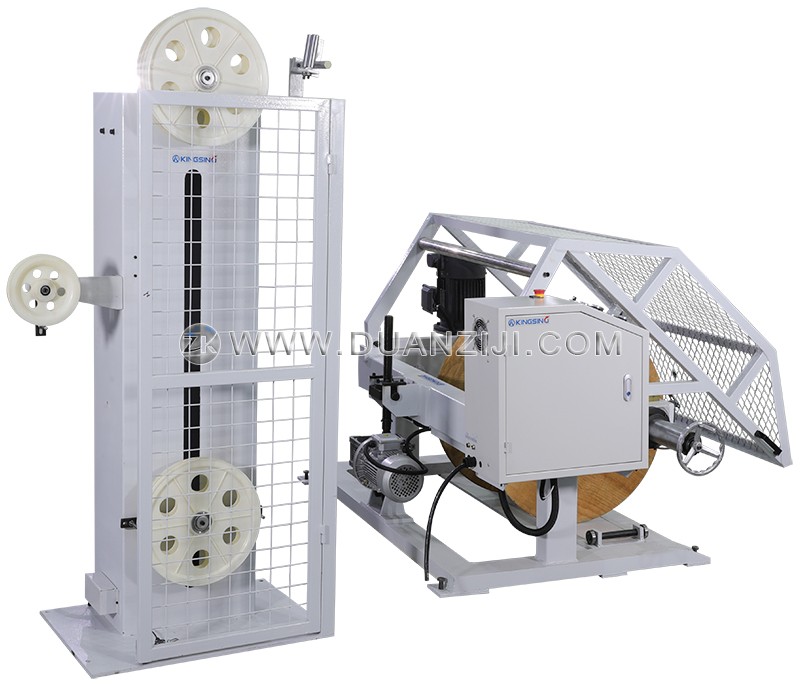

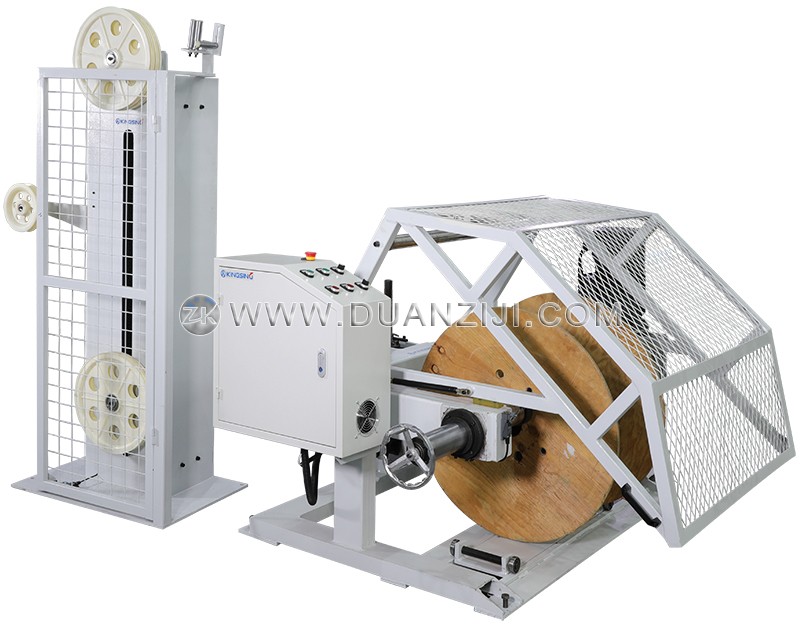

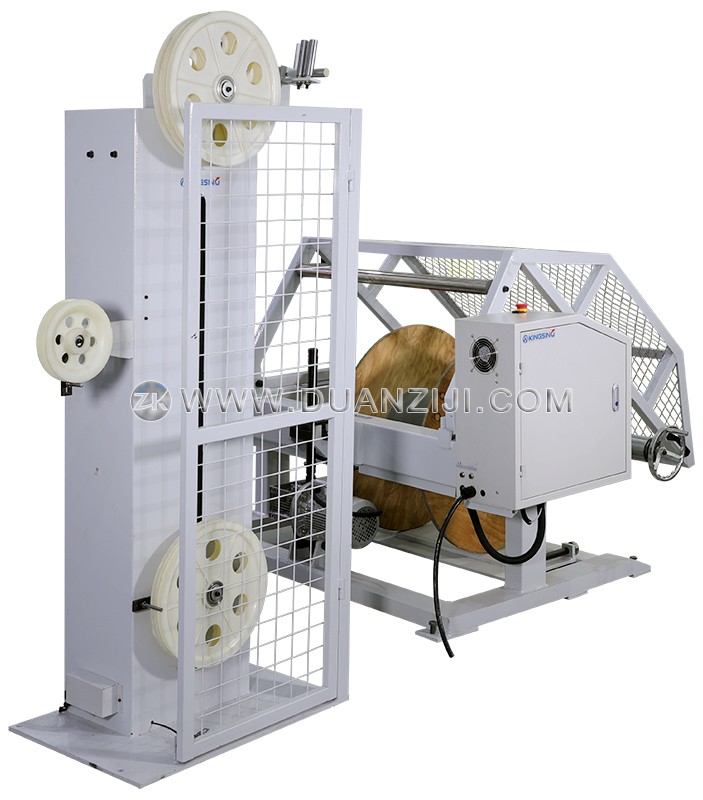

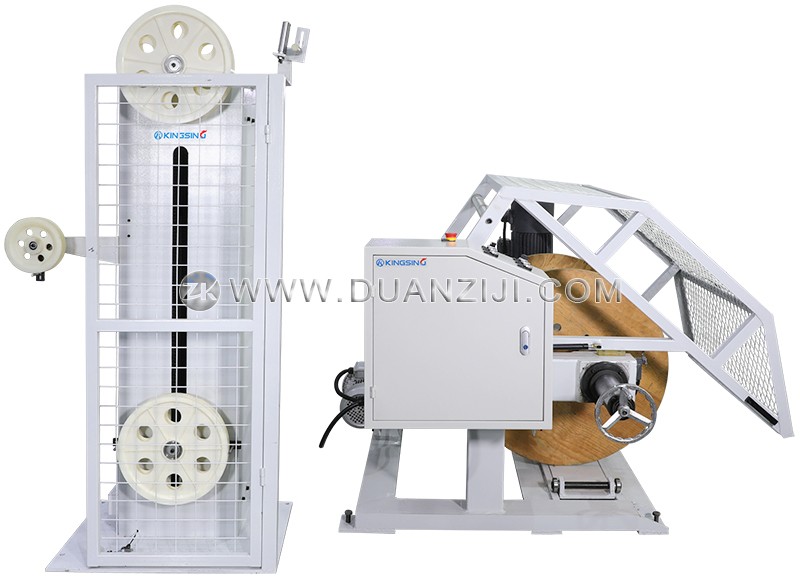

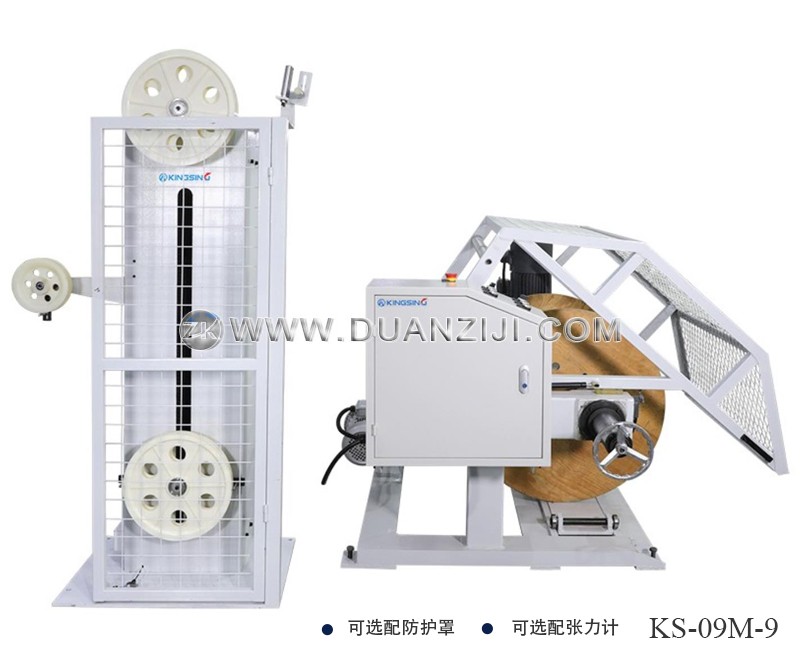

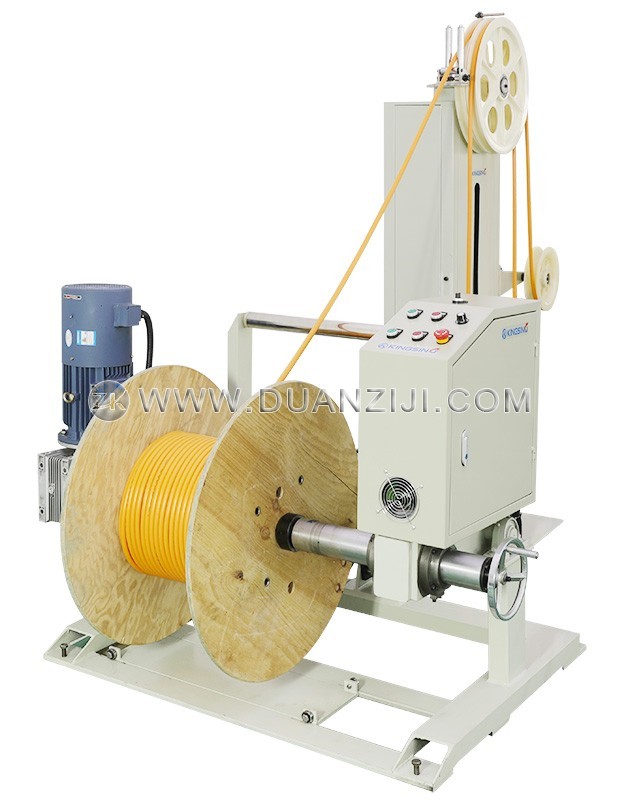

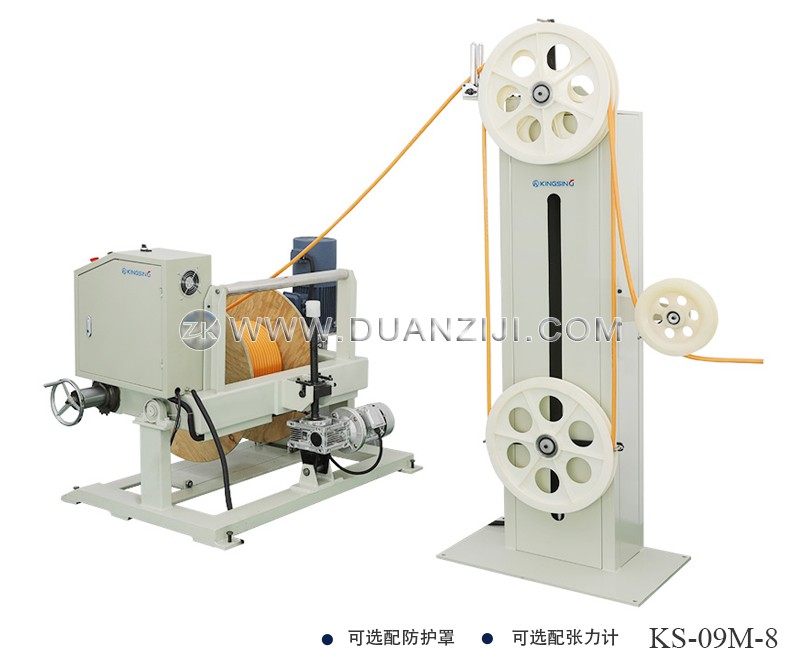

本機專為各種超大超重型電纜的放線需求而設計，承重從1500公斤至2500公斤，主動送線，自動上下料裝置，裝卸更省力，可配我廠各種電纜剝線機使用。
產品特點：
主架材料：用優質國標槽鋼和矩形管焊接，結構牢固
放線動力：4kw-7.5kw國產品牌減速電機配正弦變頻器，變頻器控制放線速度，最大放線速度200米/分鐘
線盤升降：電動升降，上下限位控制
適用線盤范圍：直徑500~800mm/600~1000mm/600~1250mm/700~1500mm(客戶需提供具體線盤尺寸)
線盤夾緊：氣動式或手動夾緊裝置
放線張力調節：配重塊或氣缸調節張力

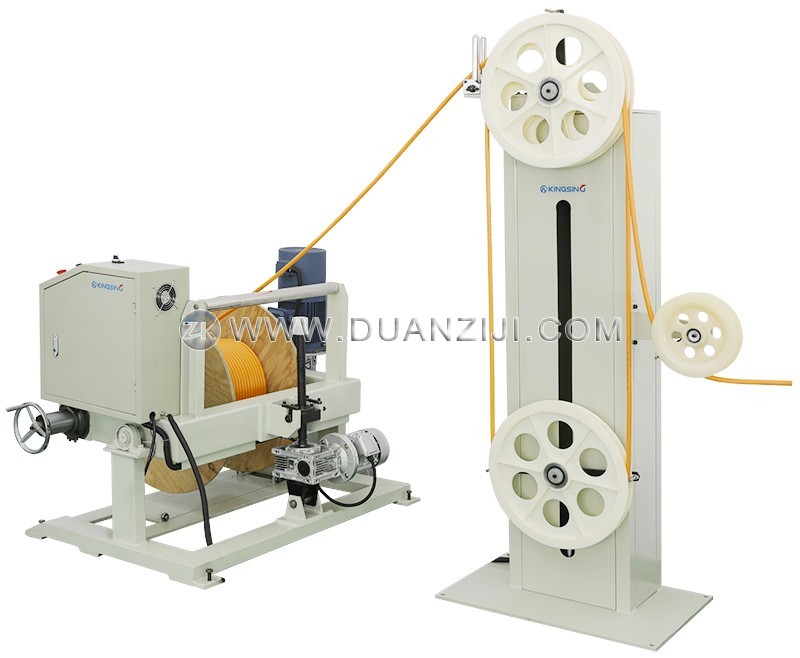

立式儲線張力架(或橫式張力儲線架)：張力架反饋信號給放線電機，控制放線電機的速度，從而控制放線機放線速度與電腦剝線機或其它收線機同步
可承載最大放線盤重量1.5T/2.0T/2.5T(三檔可選）
下載: (1)
| 圖片 |  |  |  | ||
| 型號 | ZK-F970 | ZK-F980 | ZK-F990 | ||
| 線材直徑 | 3~15mm | 3~20mm | 3~20mm | 3~45mm | 3~45mm |
| 適用范圍 | 新能源汽車線、充電樁線纜、電力電纜、光伏線、BV線等大平方線纜的自動送線 | ||||
| 放線形式 | 無軸式動力放線，變頻器控制放線速度 | ||||
| 放線張力 | 立式滑輪張緊結構，加減配重塊調節放線張力 | 機械擺桿結構，移動配重塊調節放線張力 | |||
| 最大承重 | 1.5T | 1.5T | 2T | 2.5T | |
| 放線盤尺寸 | 外徑150~450 外寬150~450 | 外徑500~800 外寬300~600 | 外徑600~800 外寬350~650 | 外徑600~1250 外寬550~950 | 外徑700~1500 外寬550~950 |
| 放線速度 | 250m/min | 250m/min | 200m/min | 150m/min | |
| 功率 | 1.1KW | 4Kw | 4Kw | 5.5Kw | 7.5Kw |
| 重量 | 80Kg | 500Kg | 600Kg | 700Kg | 800Kg |
