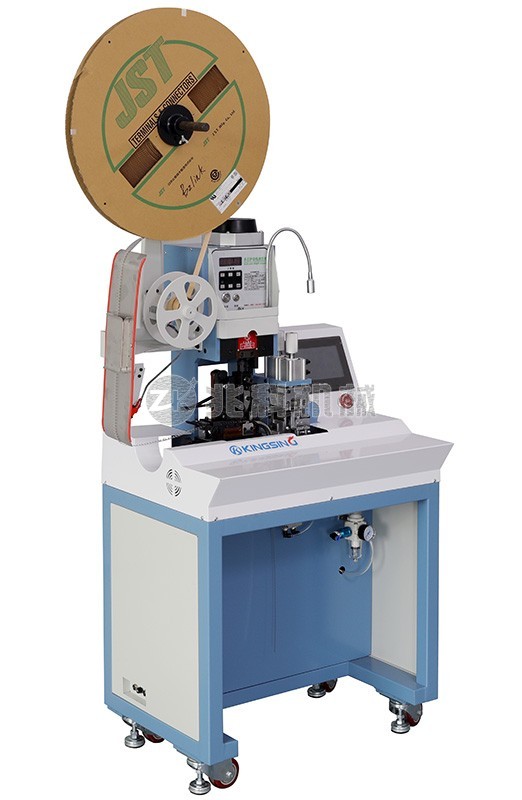

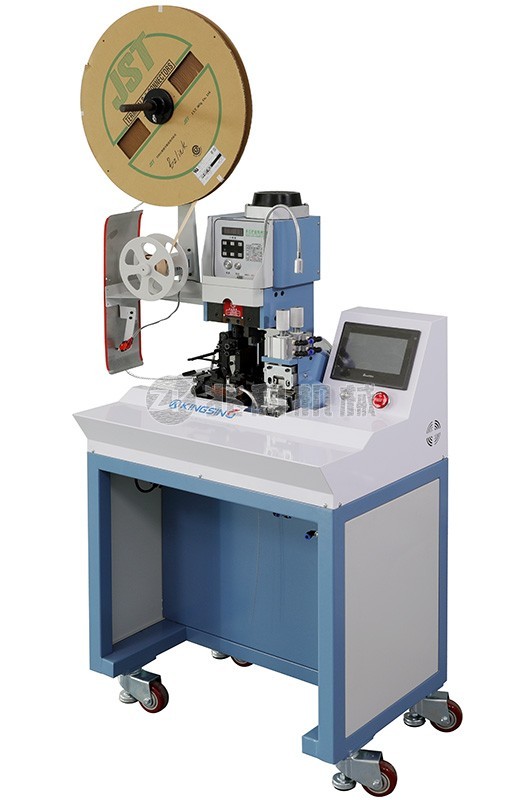

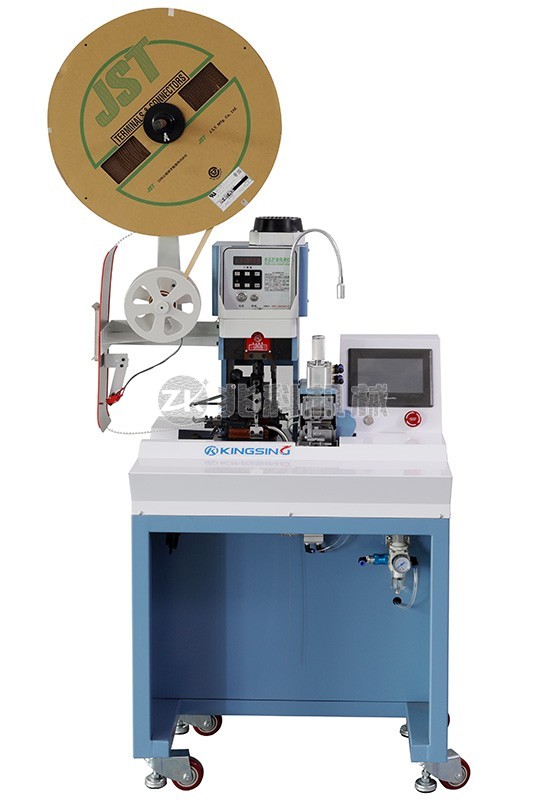

這是一臺半自動連剝帶打端子機，專為加工多芯護套線的芯線而設計，也適用于加工已經預先分好線的排線，最多支持20芯的護套線或20Pin的排線，操作人員需要手工把芯線放入定位治具內，機器即可自動完成芯線剪齊、剝皮、打端子的動作，大大提高了多芯線打端子的生產效率。
一臺機器可以加工多種不同的產品，只需更換相應的壓接模具和定位治具即可，壓接模具采用標準OTP卡式模具，支持快速更換模具。彩色觸摸屏操作界面，程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數。機器上還配有自動卷紙器、端子料帶切斷和吸廢料裝置，可以保持工作環境的清潔。
下載: (1)
適用線材：護套線芯線、排線、雙并線
適用線徑：AWG28~18（0.1~1.0mm2）
芯線外徑：Φ0.6~3.3mm
芯線數量：最多12芯（超過12芯的可以分多次加工）
排線最大Pin數：20Pin
外護套剝皮長度：≥25mm
排線分線長度：≥25mm
芯線剝皮長度：≤20mm
適用端子類型：橫送端子或直送端子
端子機出力：2T
壓接行程：30mm
操制系統：PLC
操作界面：7寸彩色觸摸屏
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
機器凈重：118kg
外形尺寸：690*450*1250mm
