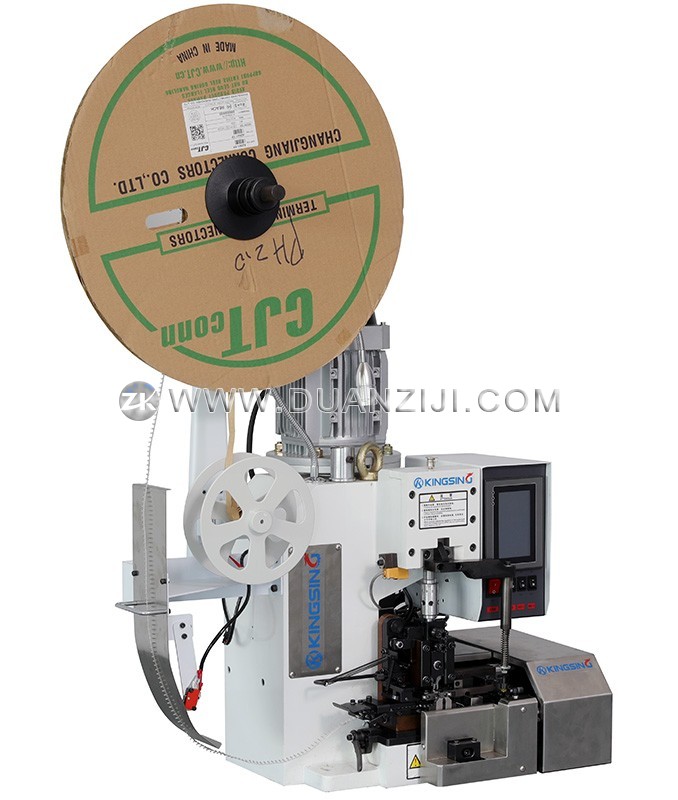

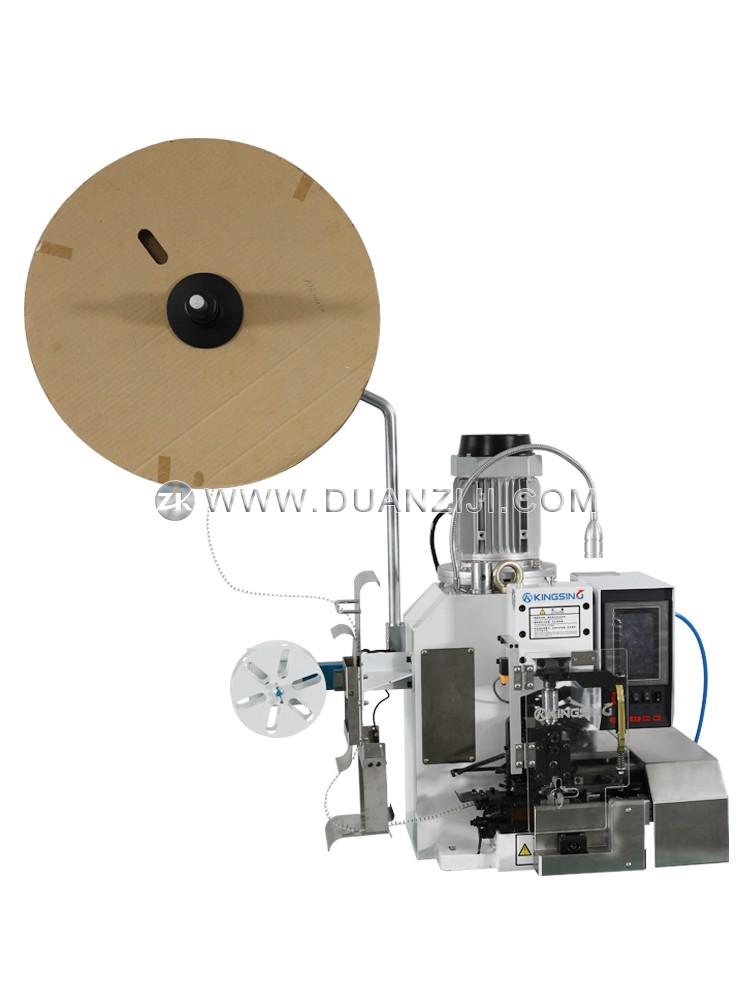

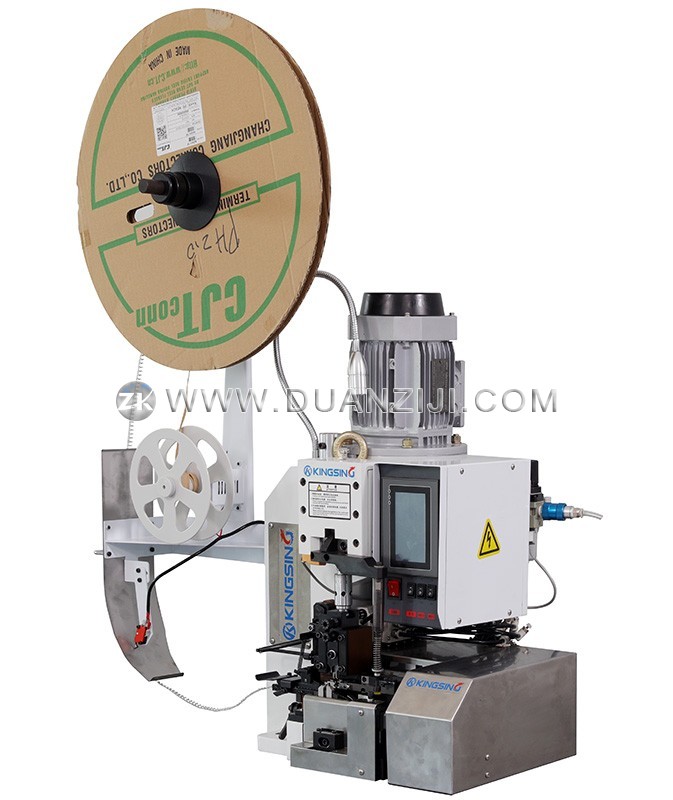

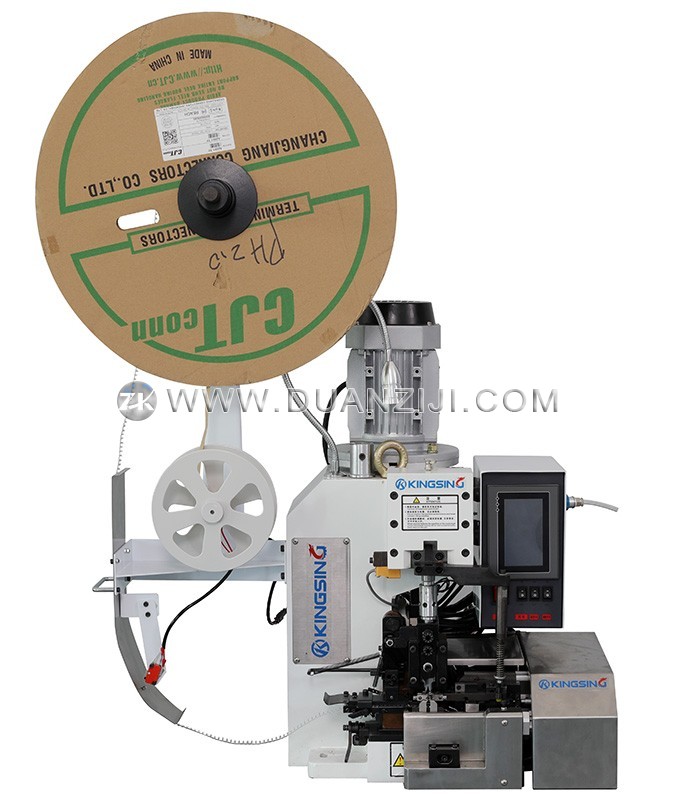

這是一款半自動連剝帶打端子機，模具易于更換，一機可以壓接多種不同的端子，只需更換相應的模具即可。電線無需預先剝皮，直接將線頭放入壓接位置即可，觸碰式啟動，無需踩腳踏開關，線頭放入工位并輕觸感應器后自動啟動剝皮和打端子的動作。將剝皮和打端子的工藝流程合并在一起可以有效降低人工成本，產品一致性也可得到提升，特別適用于護套線芯線的剝皮打端子操作。
彩色觸摸屏操作界面，各項參數易于調節。壓接電機采用高精密變頻馬達，具有低噪音、低耗電、速度快、精度高的特點。壓接行程有30mm和40mm可選，支持使用各種標準壓接模具，包括OTP、Molex、JAM、JST、TE、AMP、Yazaki等模具，模具固定的卡口可以根據客戶的模具類型訂制。本機可以滿足各種高端的壓接需求，可以選配端子壓力監測儀，實時監控壓力曲線的變化，當壓力異常時自動報警。
剝皮動作由氣缸傳動，剝皮刀的切線深度可以精準調節，剝皮長度準確，壓接定位精準。廢線皮采用真空吸料的方式自動通過管道排出，端子背紙通過卷紙器自動回收成卷，可以保持工作環境的清潔。
適用線徑：AWG32~18
剝皮長度：0~6mm
公差范圍：0.05-0.1mm
適用端子：開口式橫送端子
壓接能力：2T
壓接行程：30mm（可訂制40mm行程）
壓接馬達：變頻馬達
啟動方式：線頭觸碰啟動或腳踏開關啟動
生產效率：1000~2000條/時
氣壓要求：0.4~0.6Mpa
工作電壓：200~240V 50/60HZ
額定功率：750W
機器凈重：100Kg
外形尺寸：730×350×700mm
