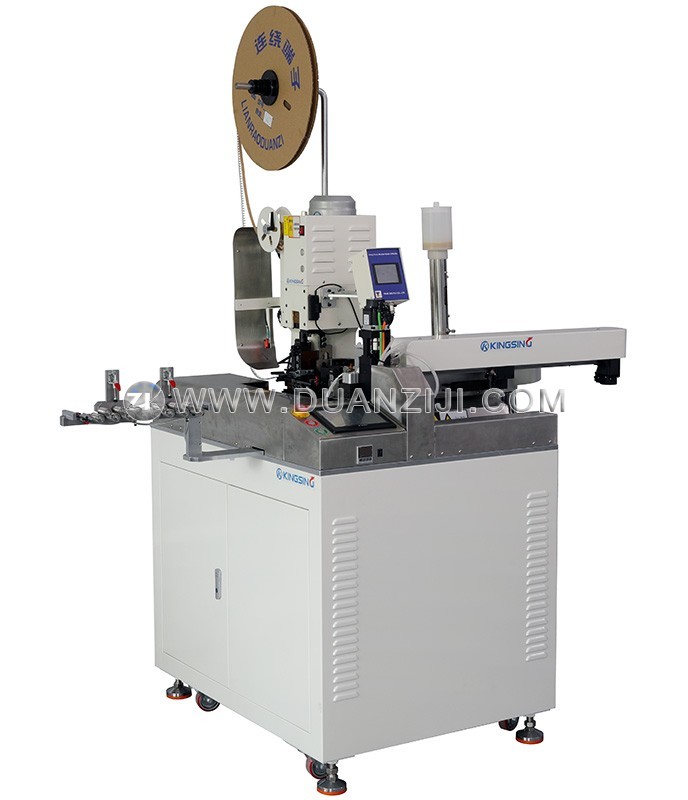

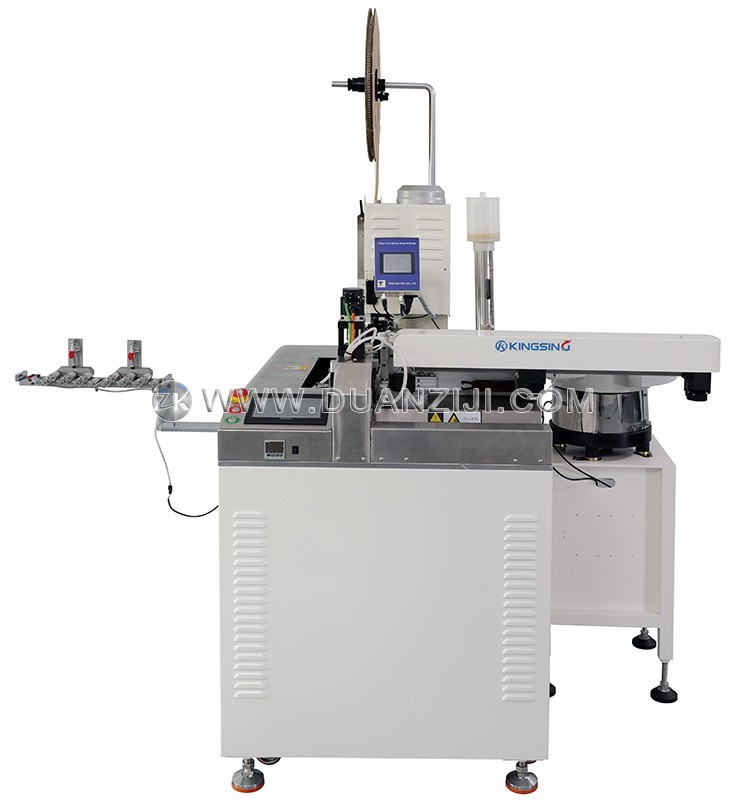

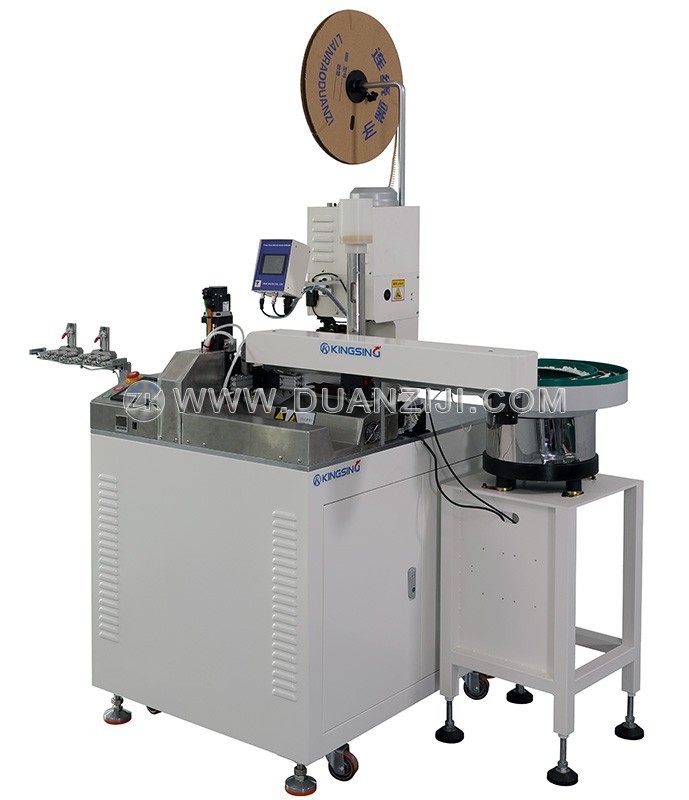

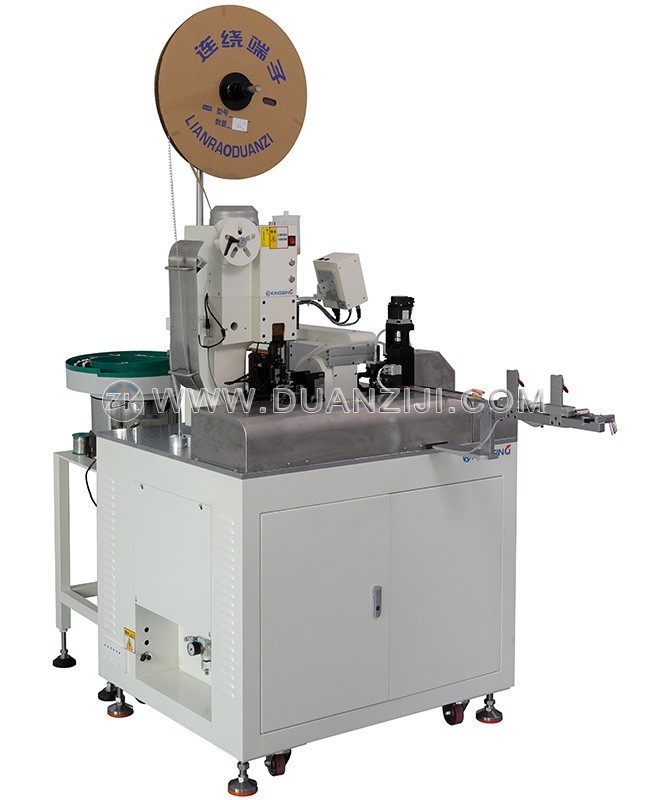

多線型全自動扭線沾錫穿膠殼端子機

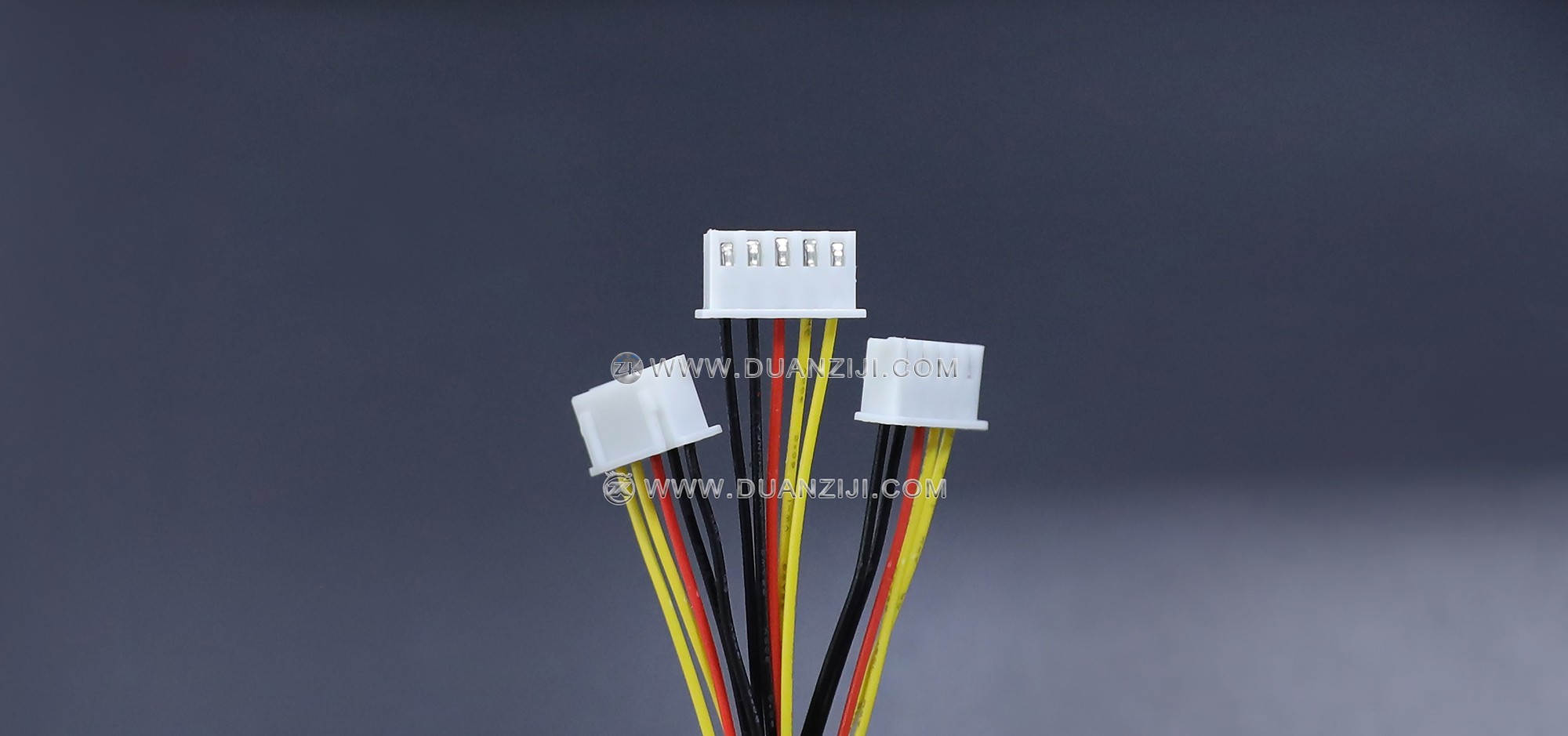

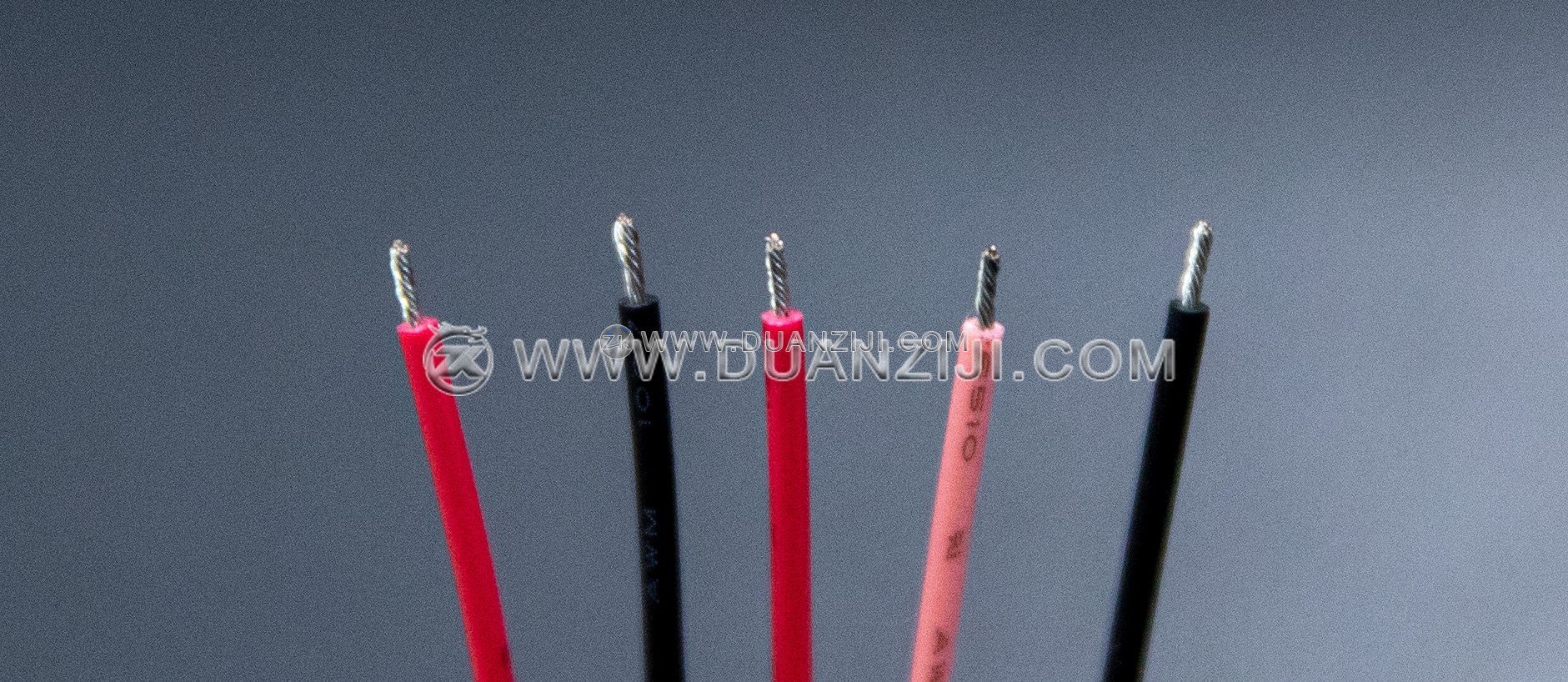

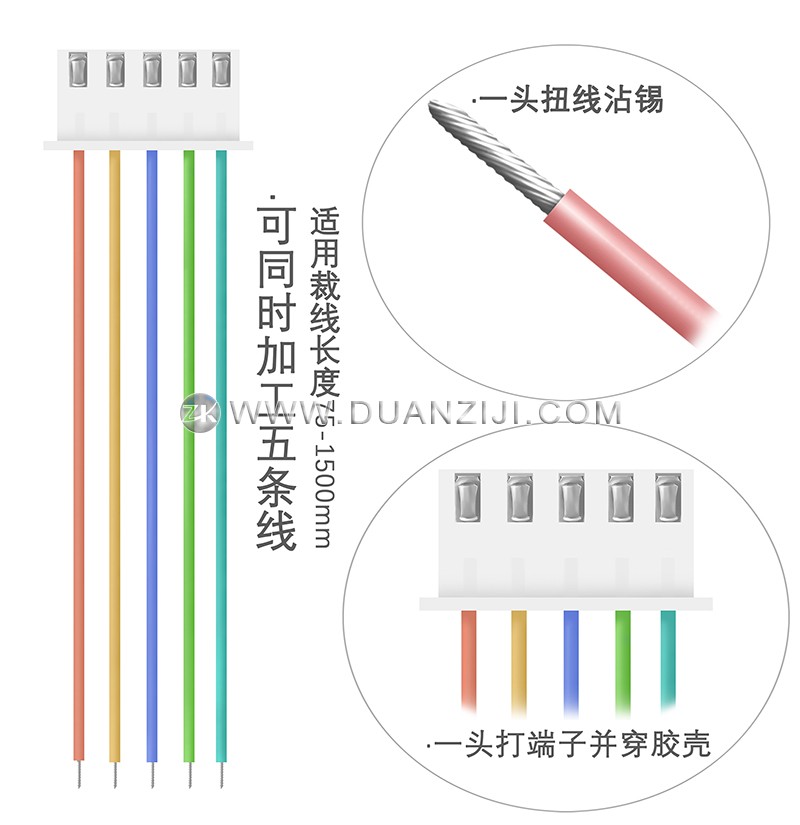

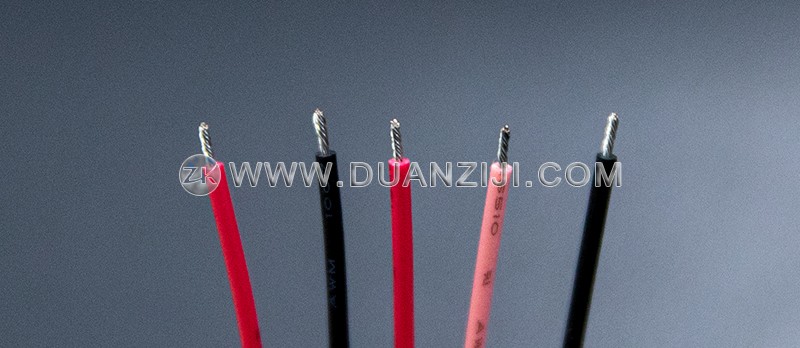

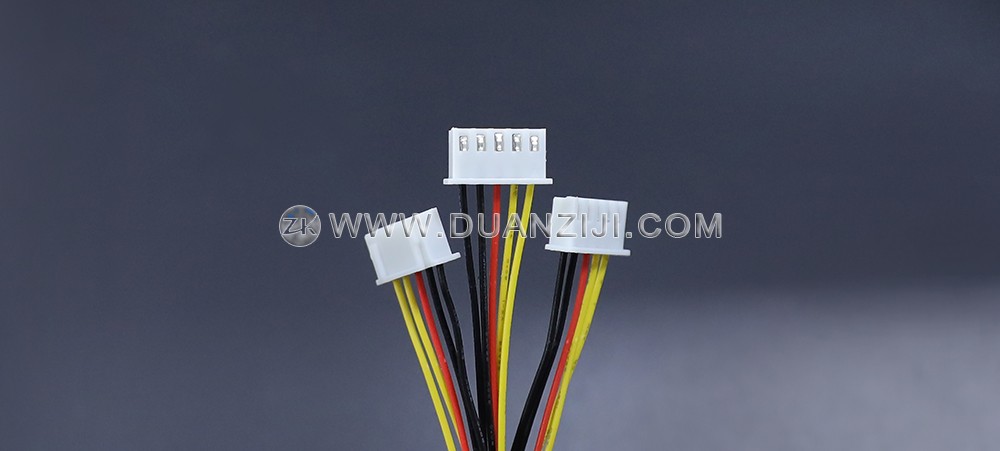

這是一臺多線型全自動扭線沾錫穿膠殼端子機，集裁線、剝皮、一頭扭線上錫、另一頭打端子插膠殼等功能于一體，膠殼通過振動盤自動送料。本機采用多條線同時進線的方式工作，可以一次性完成多條線的裁線、剝皮、扭線沾錫、打端子、插膠殼的動作，支持2~12條線同時進料，大大提高了生產效率。針對寬度較小的膠殼，還可以同時加工多組線材，實現產能翻倍。

整機采用模塊化柔性設計的理念，一臺機器可以輕松加工多種不同的產品，各功能模塊可以在程序中自由開啟或關閉，比如在關閉穿膠殼的功能后，可以作為普通的單頭扭線沾錫端子機來使用。更換端子時，只需更換相應的壓接模具、振動盤送料系統以及相應的穿入治具即可。機器用途靈活度大，當前產品生產完畢后不會造成機器的閑置浪費，可以輕松切換至生產其他產品。

裁線剝皮和平移機構均采用高精度伺服電機驅動，切刀采用正反絲桿結構，剝皮精度高。本機采用平移機構替代了傳統的旋轉機構，線材在加工過程中始終保持平直的狀態，定位精準，有效解決了因線材彎曲而導致的不穩定問題，可以輕松應對各種高標準的線材加工。

端子機采用球墨鑄鐵一體成型，整機剛性強，壓接高度穩定。另外可以選配端子壓力監測儀，實時監測每次壓接過程的壓力曲線變化，壓力異常時可以自動報警停機。還可以選配視覺檢測系統，對壓接后的外觀及尺寸進行檢測，確保產品質量。端子壓接機標配采用變頻馬達驅動，也可以選配伺服型端子壓接機。

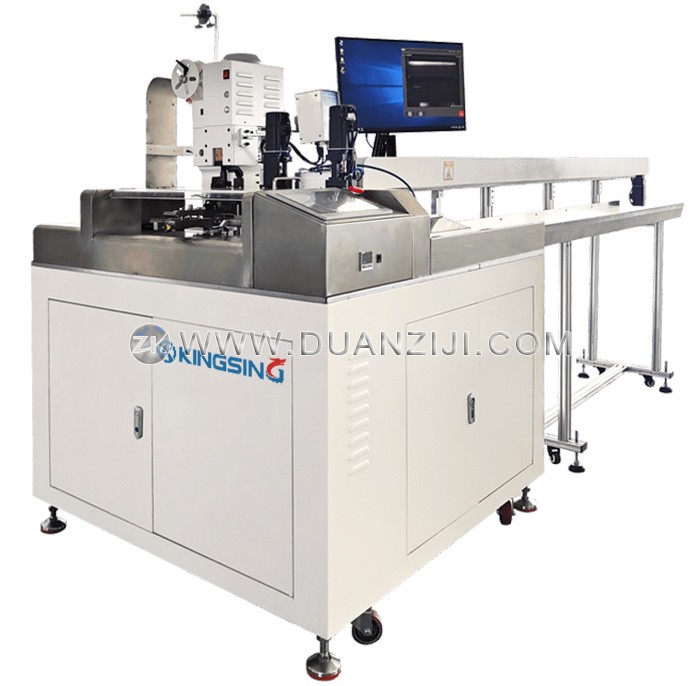

彩色觸摸屏操作界面，參數設置直觀易懂，程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數，節省調試時間。另外還可以選配支持MES連接的電腦工控系統，內置網絡接口，可通過局域網與MES系統對接，實現遠程讀取或設置參數，遠程下達生產任務等功能。
