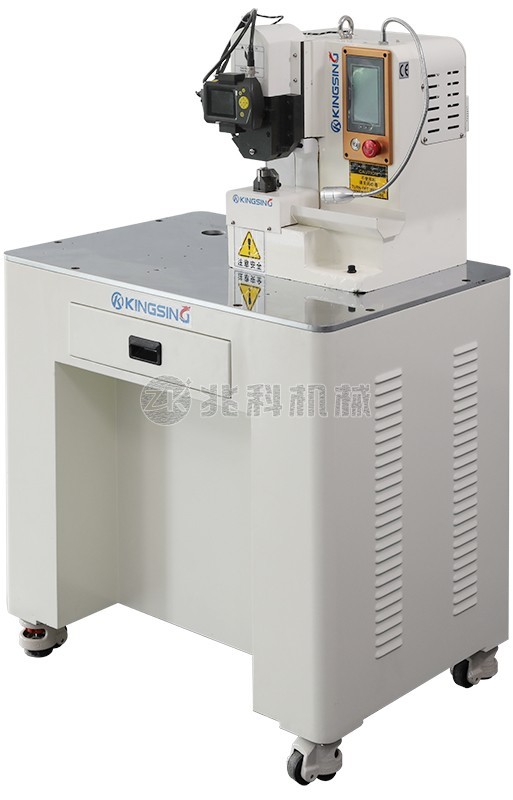

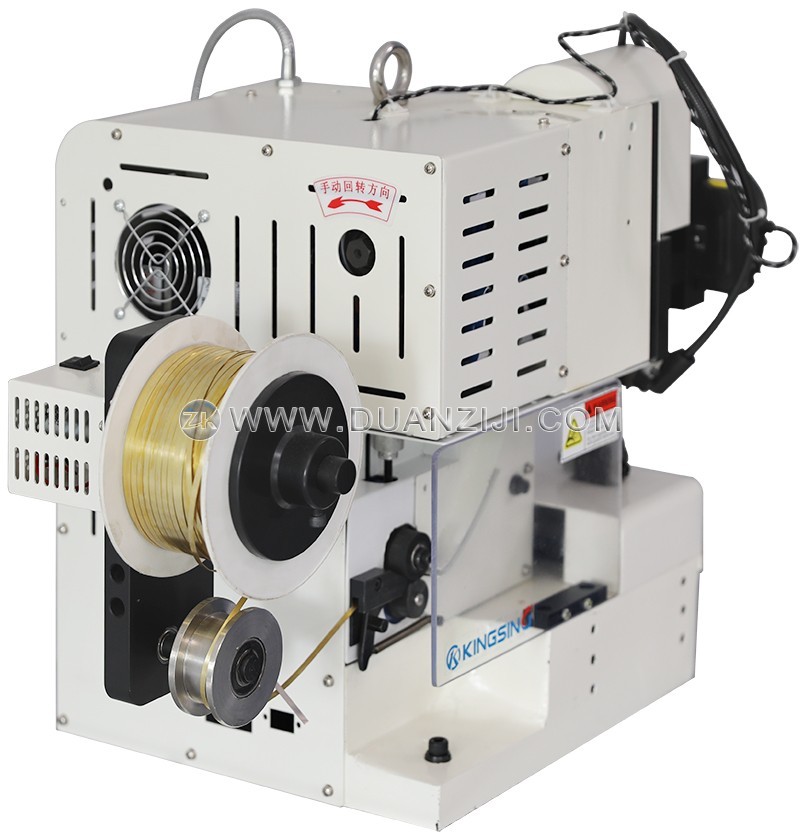

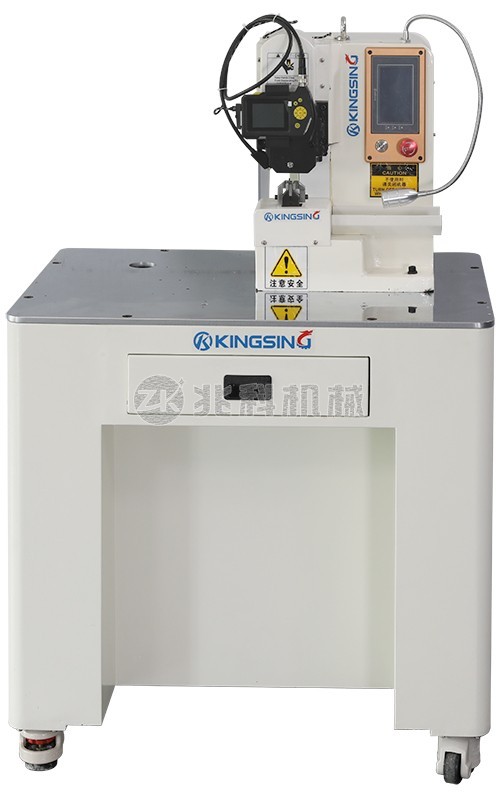

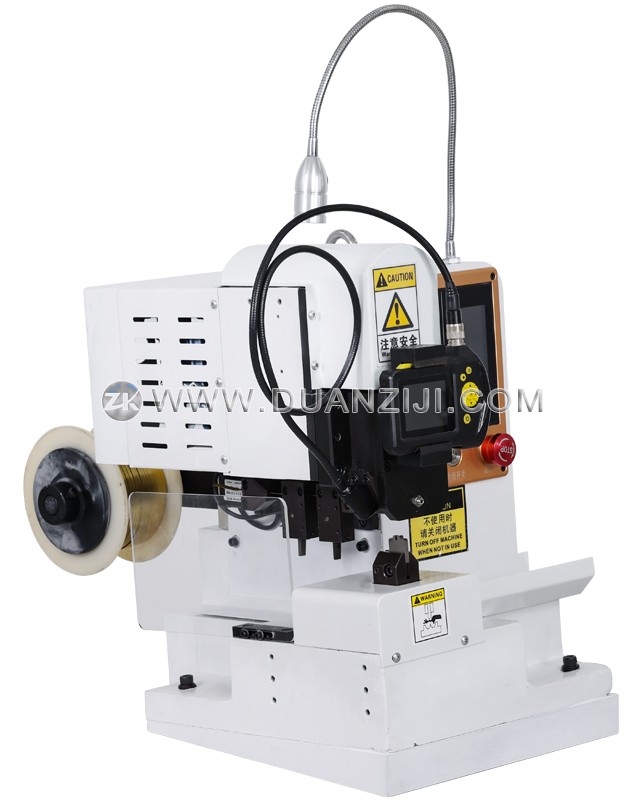

本系列為伺服型銅帶壓接機,采用伺服電機驅動,壓接精度高,專門針對加工高端精密線材而設計,共有2個子型號可供選擇(詳見技術參數)。模塊式壓接治具方便更換,一臺機器可以壓接多種不同尺寸的產品,只需更換相應的壓接模具即可。銅帶的寬度有多種規格可供選擇,常用的有1mm,2mm,4mm,6mm,8mm等。整機剛性強,可以選配壓力監測系統,當壓力異常時自動報警停機。
它使用銅帶鉚壓接線,常用于電線與電線的對接以及電線與電子元件的對接。使用銅帶鉚壓接線相比于傳統的接線端子或焊錫成本更低,銅帶的切斷、成型、壓接一次完成,鉚壓過程中無廢料產生,銅帶經過特殊的紋路處理,鉚壓后拉力強,品質穩定。

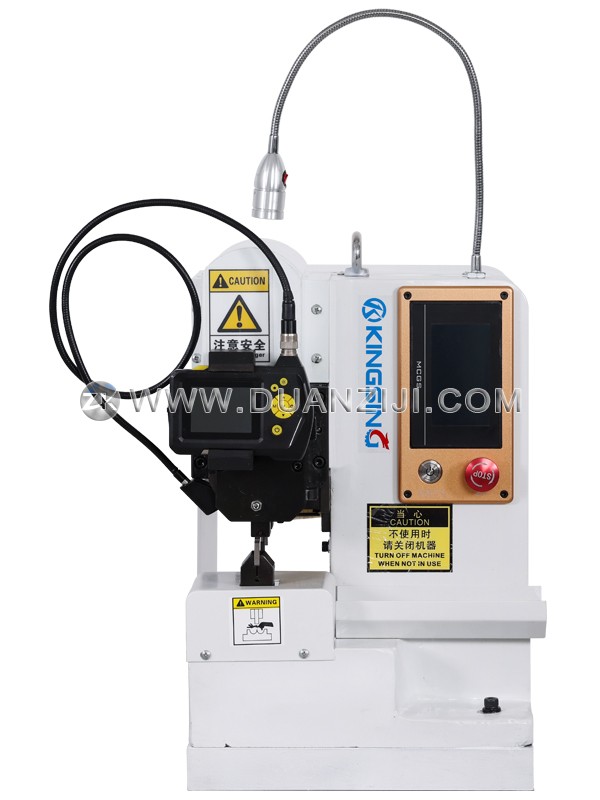

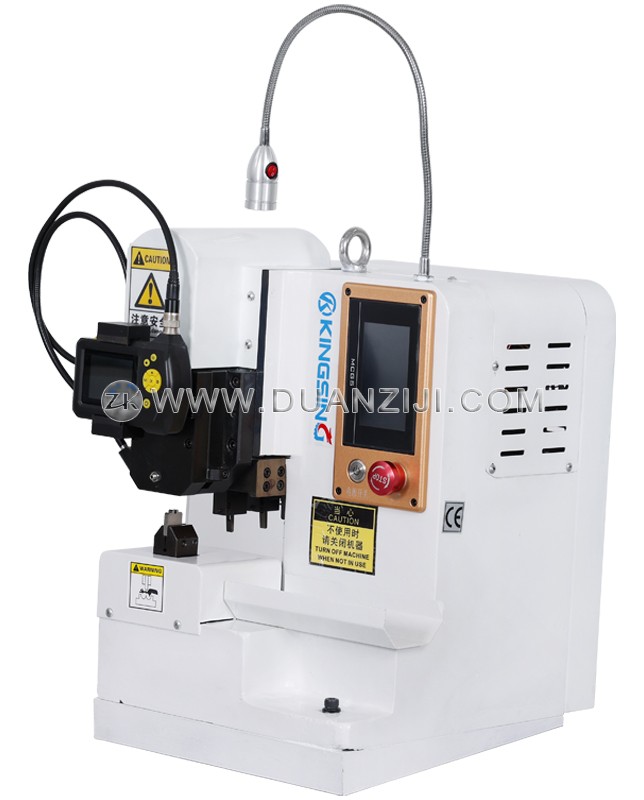

彩色觸摸屏操作界面,送料長度、壓接高度等參數可以在程序中設置,調節壓力只需修改相應的參數即可,無需手工調節螺絲。有程序記憶功能,更換模具或切換產品后可以一鍵調出相應的參數,節省調試時間。
下載: (1)
機器型號 | ZK-C128S | ZK-C128M |
最大壓力 | 2T | 3T |
電機功率 | 750W | 1000W |
適用線徑 | 0.1~4mm2 | 0.1~8mm2 |
銅帶寬度 | 1~6mm | 2~8mm |
機器凈重 | 60kg | 70kg |
外形尺寸 | 340*360*450mm | 340*360*450mm |
壓接精度:±0.05mm
操作界面:彩色觸摸屏
啟動方式:腳踏開關
電機類型:伺服電機
工作電壓:220V 50/60Hz (110V可訂制)
可選功能:壓力監測儀,電子顯微鏡,帶萬向腳輪的工作臺
