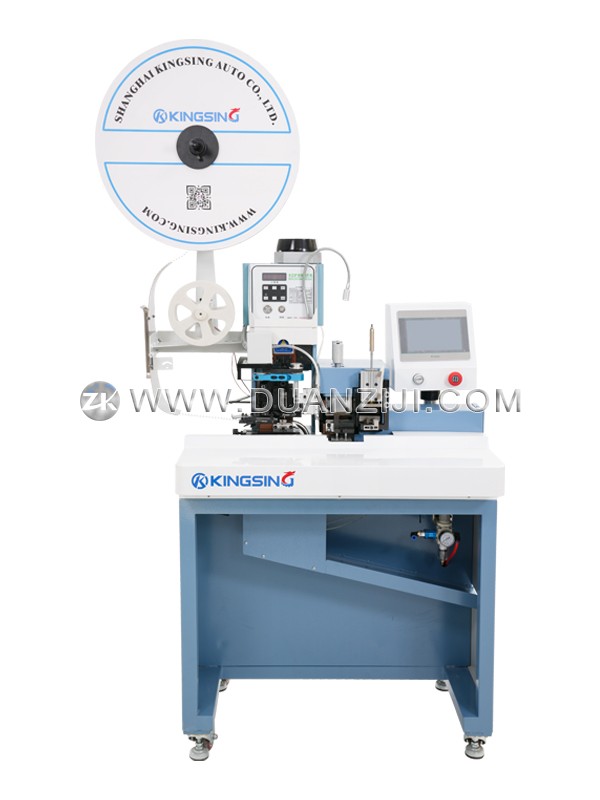

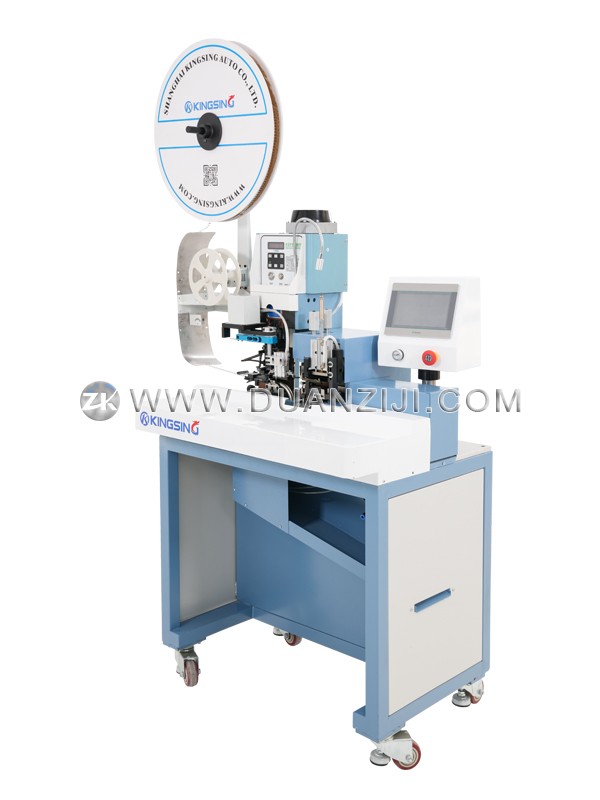

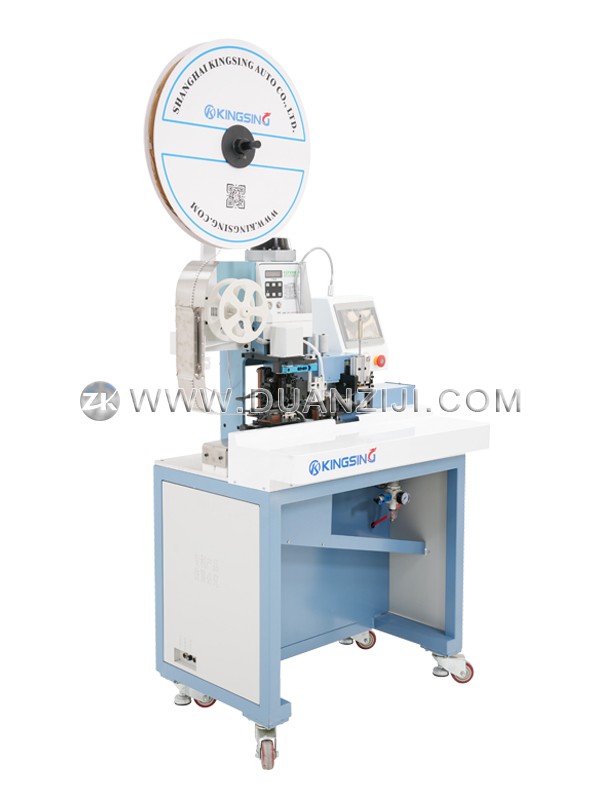

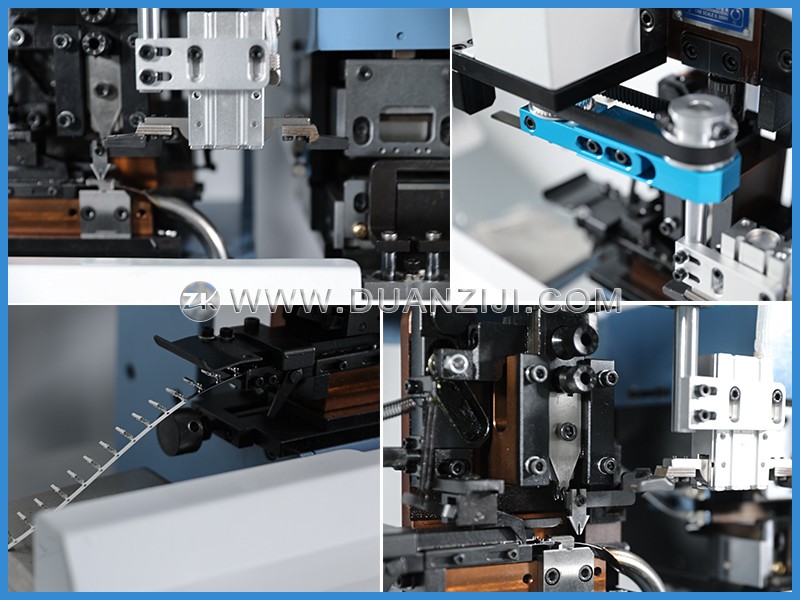

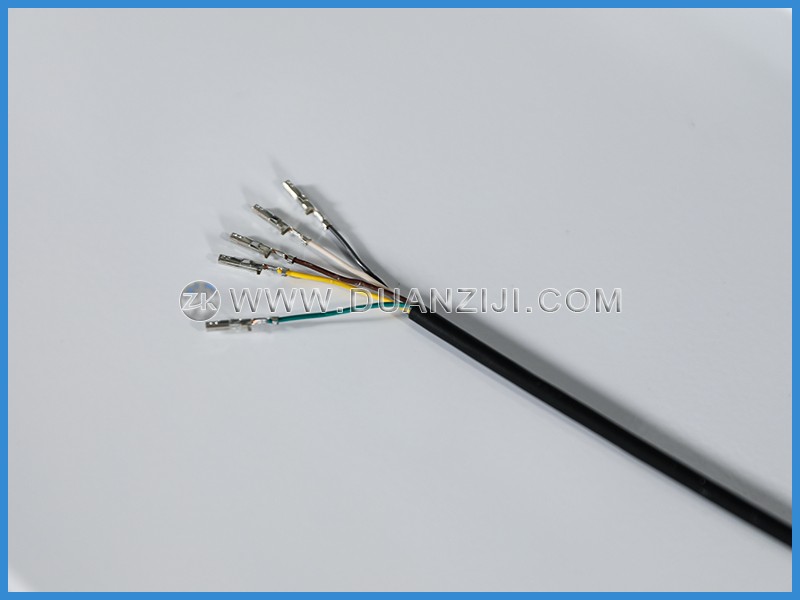

本機專為加工多芯護套線的芯線而設計，護套線只需要預先剝好外護套，芯線無需剝皮，操作人員只需把線頭放入治具內，機器即可自動完成芯線整平、剪齊、剝皮、打端子的動作，特殊設計的芯線整平機構可以自動把芯線整理平整，端子壓接完畢后處在同一條直線上，方便后期插膠殼。本機也適用于加工排線，最多可加工20Pin的排線，排線需要預先分線再放入本機剝皮和打端子。
一臺機器可以加工多種不同的產品，只需更換相應的壓接模具和定位治具即可，壓接模具采用標準OTP卡式模具，支持快速更換模具。彩色觸摸屏操作界面，程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數。機器上還配有自動卷紙器、端子料帶切斷和吸廢料裝置，可以保持工作環境的清潔。
適用線材：護套線芯線、排線、雙并線
適用線徑：AWG28~18（0.1~1.0mm2）
芯線數量：最多12芯（超過12芯的可以分多次加工）
排線最大Pin數：20Pin
芯線外徑：Φ0.6~3.3mm
外護套剝皮長度：≥25mm
排線分線長度：≥25mm
芯線剝皮長度：≤20mm
適用端子類型：橫送端子或直送端子
端子機出力：2T
壓接行程：30mm
操制系統：PLC
操作界面：7寸彩色觸摸屏
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
機器凈重：118kg
外形尺寸：800*600*1350mm
不同的芯線數量，對外護套的剝皮長度有不同的要求，每多一條芯線，外護套的剝皮長度需增加2.5mm左右，芯線外徑越大則外護套的剝皮長度也需要相應增加，以下為不同芯線數量對應的外護套最短剝皮長度的對照表（僅供能考，特殊要求可訂制，比如可以訂制超短線機型，支持芯線留膠10mm打端子）：
| 芯線數量 | 芯線外徑（示例） | 外護套最短剝皮長度 |
| ≤3芯 | Φ1.3mm | ≥22mm |
| 4芯 | Φ1.3mm | ≥25mm |
| 5芯 | Φ1.3mm | ≥27.5mm |
| 6芯 | Φ1.3mm | ≥30mm |
| 7芯 | Φ1.3mm | ≥32.5mm |
| 8芯 | Φ1.3mm | ≥35mm |
| 10芯 | Φ1.3mm | ≥40mm |
| 20芯 | Φ1.3mm | ≥65mm |
