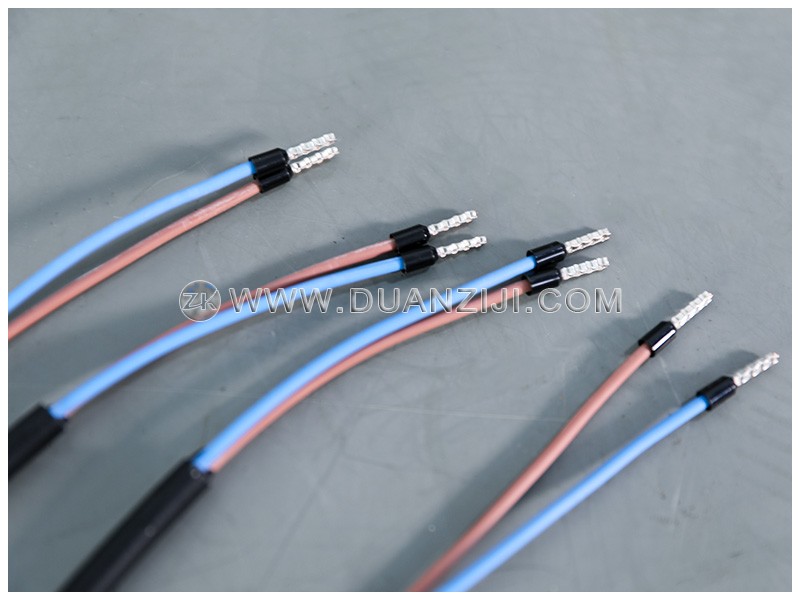

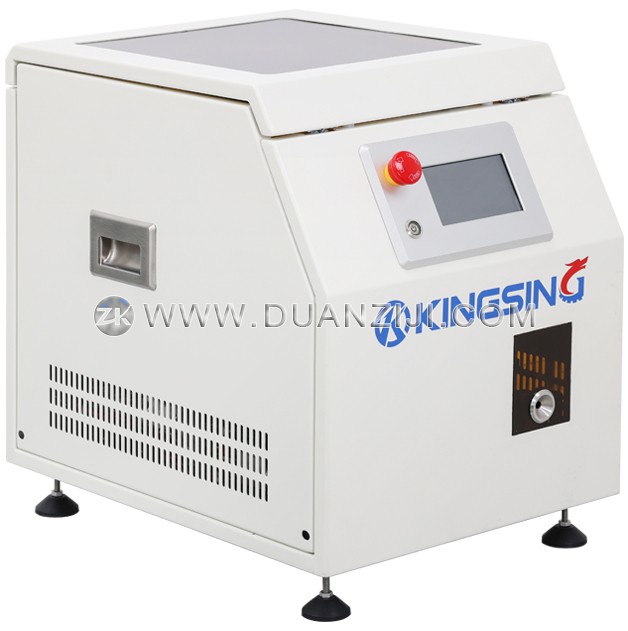

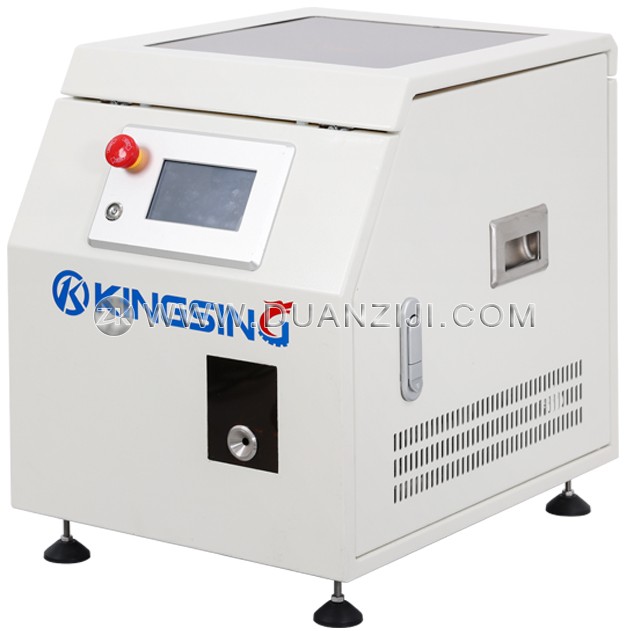

本機專為壓接散裝管形絕緣端子而設計，送料、剝皮、扭線、穿入、壓接一次完成。散裝端子可以直接倒入機器內置的微型振動盤內，端子會自動送入壓接位置。線頭無需預先剝皮，操作員只需把線頭伸入工作位置，機器即可自動完成剝皮、扭銅絲、穿入端子、壓接等一系列動作，扭線功能可以有效防止穿入端子時銅絲倒翻的現象，剝打一體減少了工藝流程，可有效節省人工。

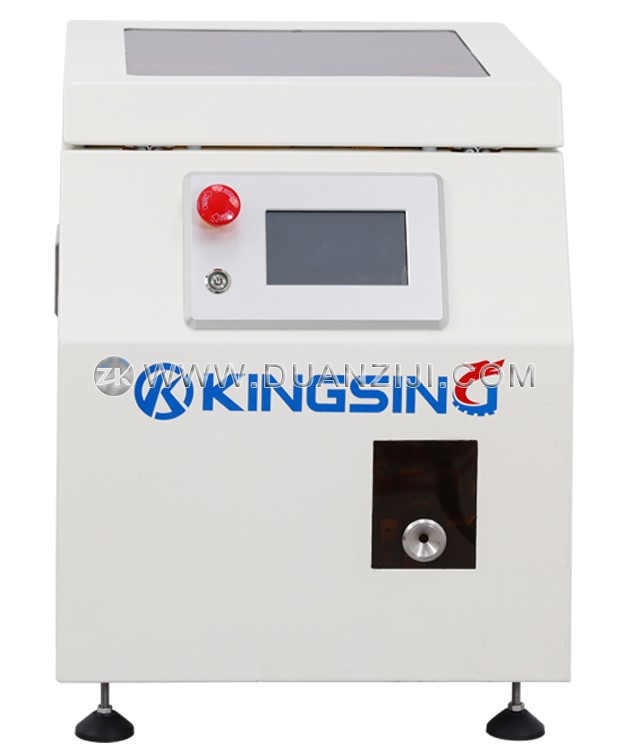

一臺機器可以壓接多種不同尺寸的端子，只需更換相應的治具即可。彩色觸摸屏操作界面，參數設置直觀易懂，切線深度、剝皮長度、扭線力度等參數可直接在程序中設置。本機有程序記憶功能，可將不同產品的剝皮和壓接參數預先保存到程序中，切換線材或端子時可以一鍵調出相應的參數。
下載: (1)
適用線材：0.5mm2，0.75mm2，1.0mm2，1.5mm2，2.5mm2，4.0mm2

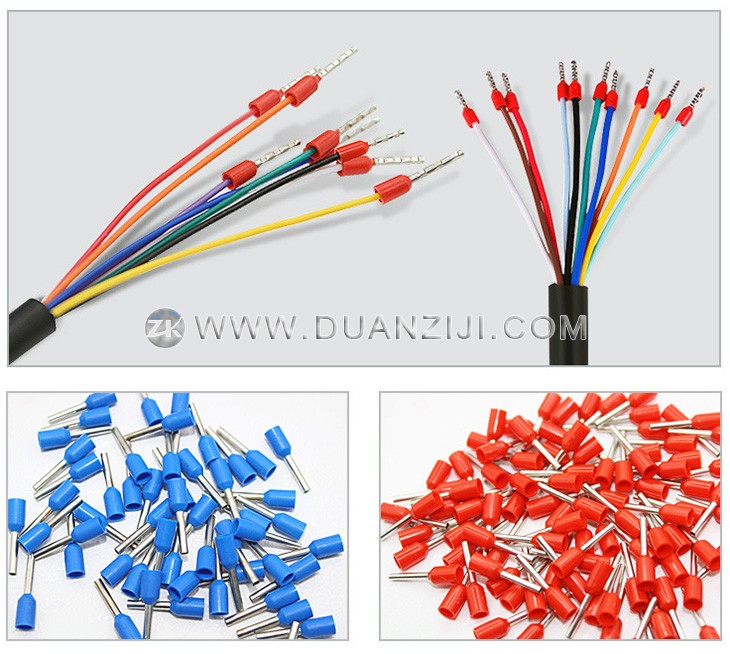

適用端子：管形絕緣端子
剝皮長度：0~16mm

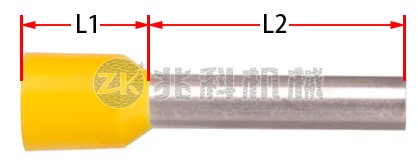

端子尺寸：L1≤7.5mm，L2≤12mm
最短線長：40mm
壓接形狀：四邊形
生產效率：1000~1200條/時
工作電壓：220V 50Hz
額定功率：300W
氣壓要求：0.5~0.8Mpa
機器凈重：40kg
外形尺寸：350*450*400mm
