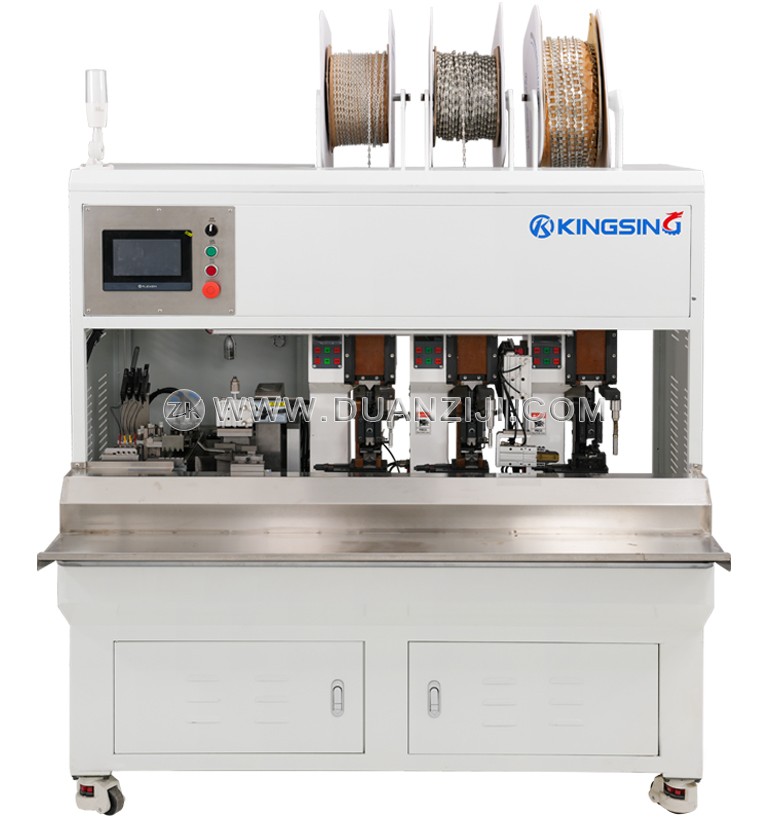

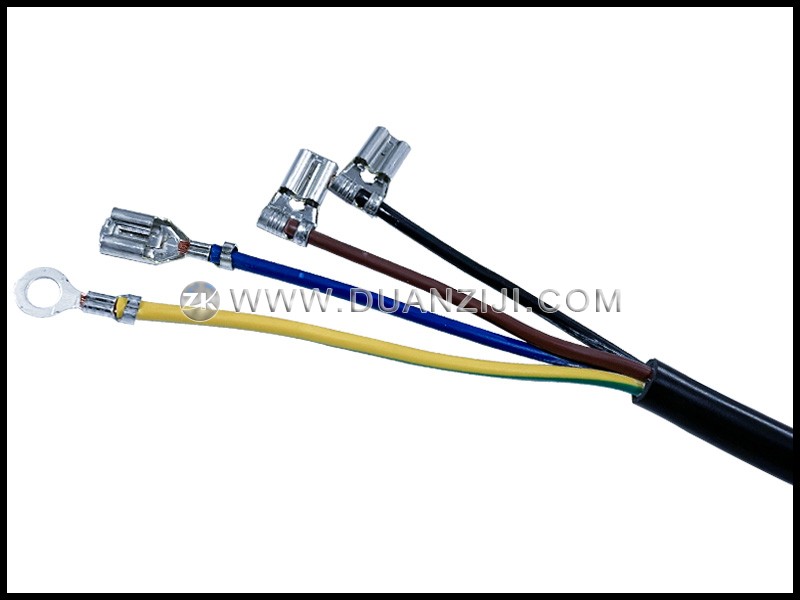

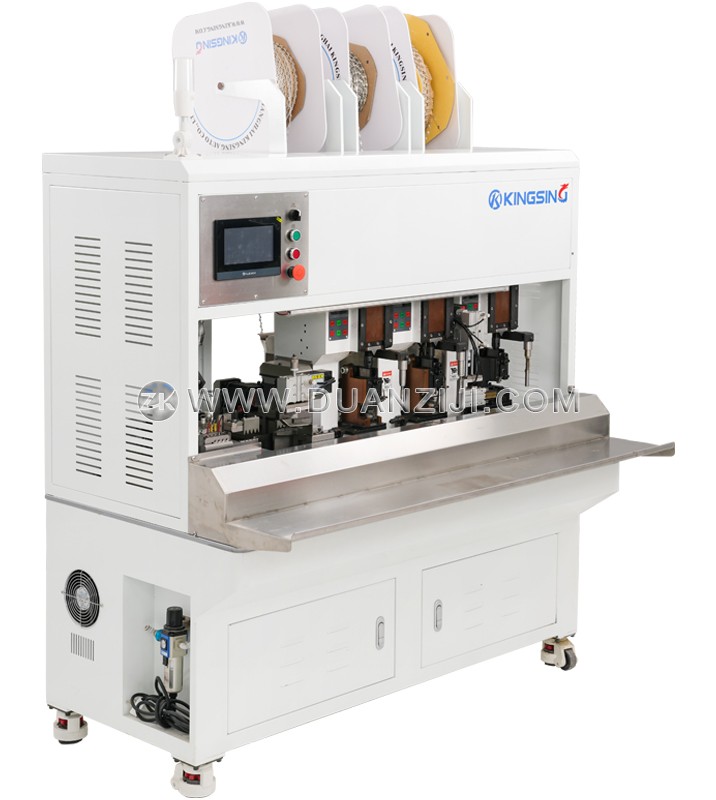

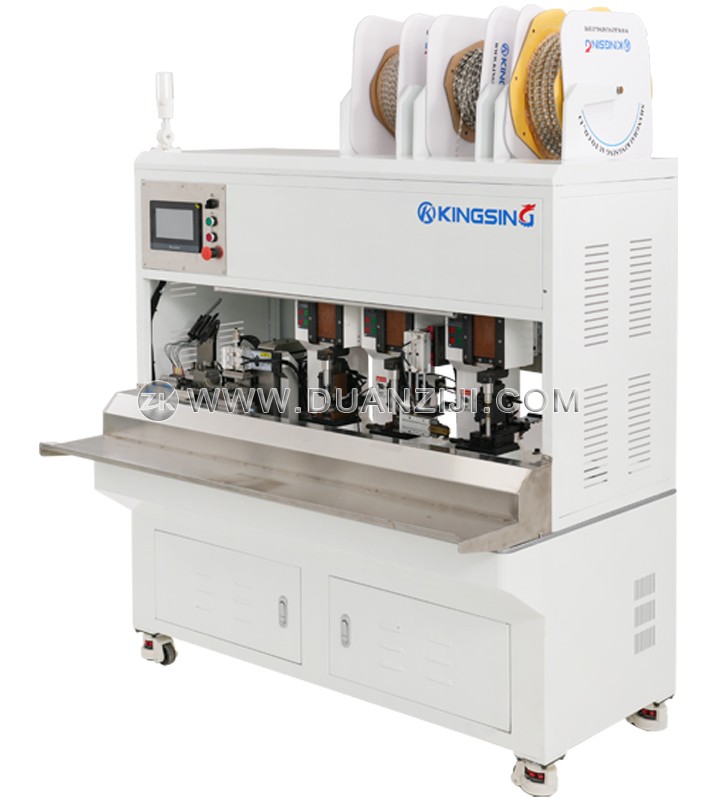

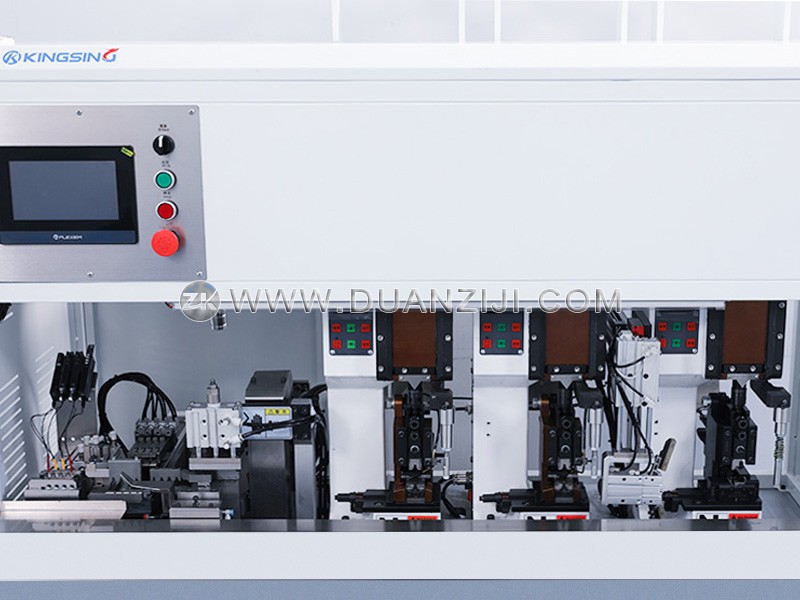

本機專為護套線芯線打端子而設計，支持同時加工4條芯線，可將每條芯線剪短成不同的長度然后再剝皮打端子，平臺上共包含3個壓接工位，因此支持壓接3種不同的端子，每個芯線壓接哪種端子均可以在程序中自由選擇，比如可以4條芯線都用同一個壓接工位來壓接相同的端子，也可以4條芯線壓接3種不同的端子。
整機做工精密，平移、拉線、剝皮等組件均通過三菱伺服電機驅動，端子壓接機采用標準OTP卡口模具，更換模具方便快捷，支持壓接各種橫送端子、直送端子、旗形端子。端子機采用球墨鑄鐵一體成型，剛性強，壓接高度穩定，可以選配端子壓力監測儀，實時監控每次壓接過程的壓力曲線變化，當壓力異常時自動報警停機。
彩色觸摸屏操作界面，參數設置直觀易懂，每條芯線的裁斷長度、剝皮長度、打端子位置均可以在程序中獨立設置。程序記憶功能可將不同線材的加工參數保存到不同的程序號中，切換產品時可以一鍵調出相應的參數。
適用線材：電源線、多芯護套線
芯線數量：≤4芯（多于4芯的可以分多次加工）
適用線徑：AWG28~12（0.1~4mm2）
裁斷長度：0~200mm
切斷精度：±(0.5+L*2‰) L=裁線長度
端子機出力：3T
端子機工位：3個（支持壓接3種不同的端子，更多工位可訂制）
壓接行程：30mm（可訂制40mm行程機型）
適用端子：橫送端子、直送端子、旗形端子
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
機器凈重：550kg
外形尺寸：1500*970*1700mm
