高精密全伺服扭線沾錫端子機

  • 型號:ZK-A113N
  • 品牌:鉅鹿
  • 電壓:220V(其它電壓可訂做)
  • 功能:
  • 價格:

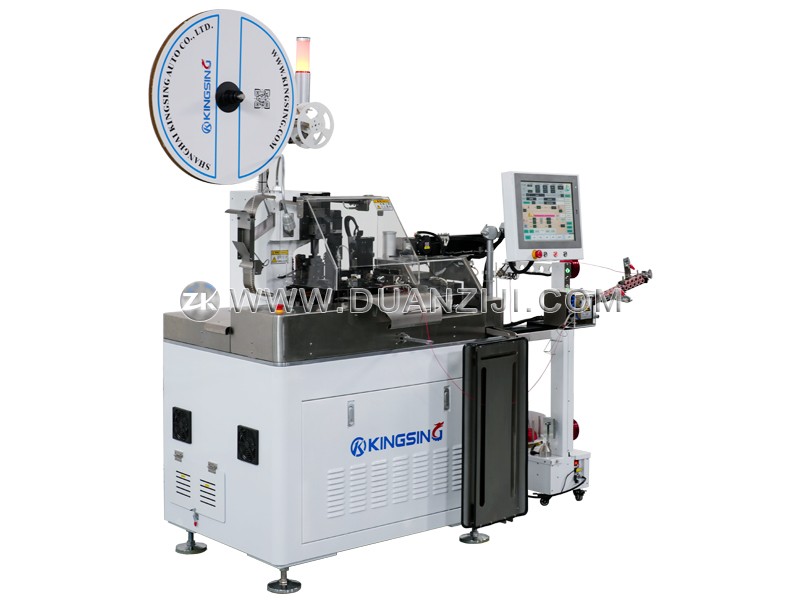

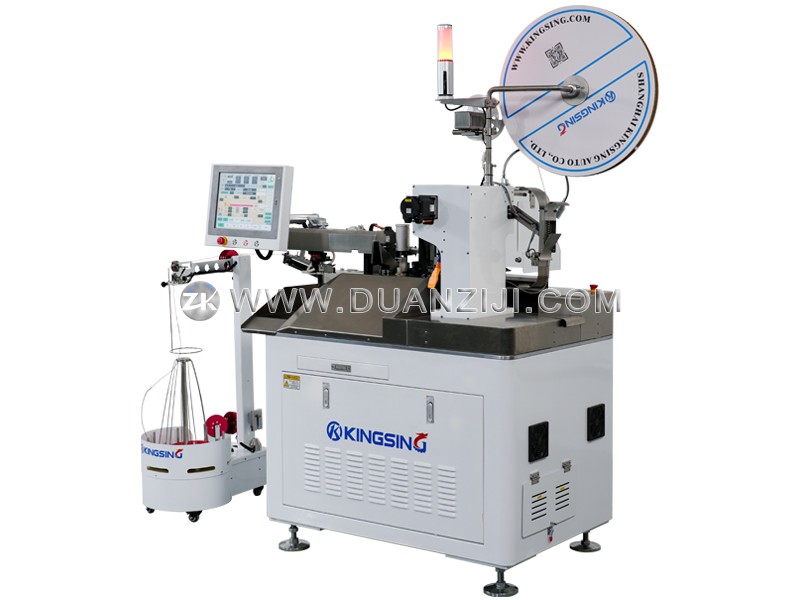

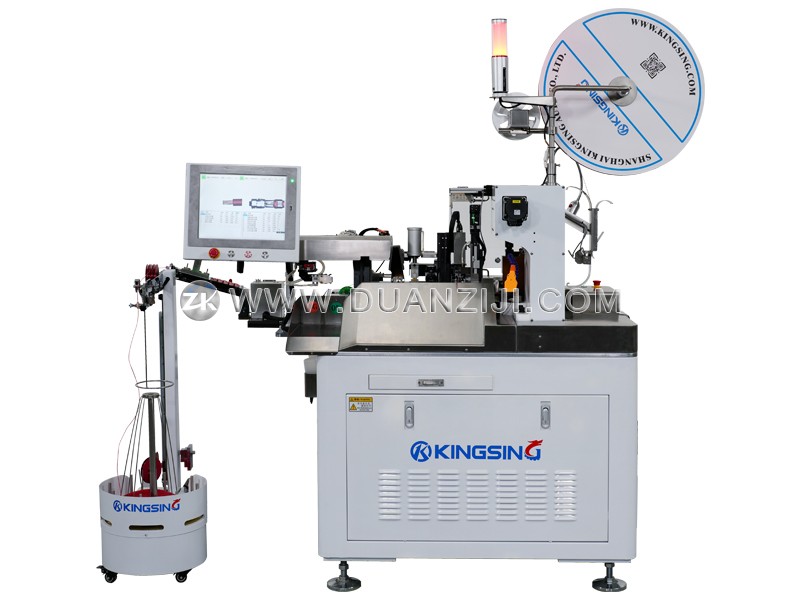

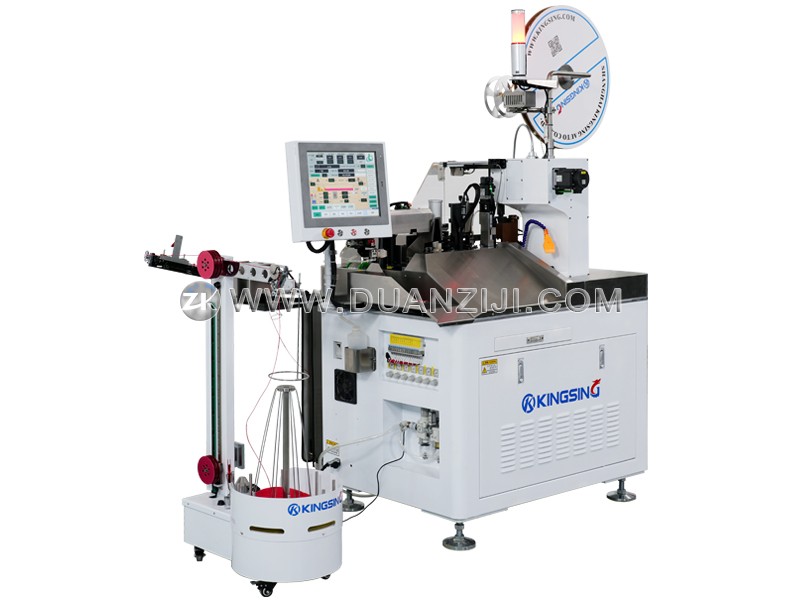

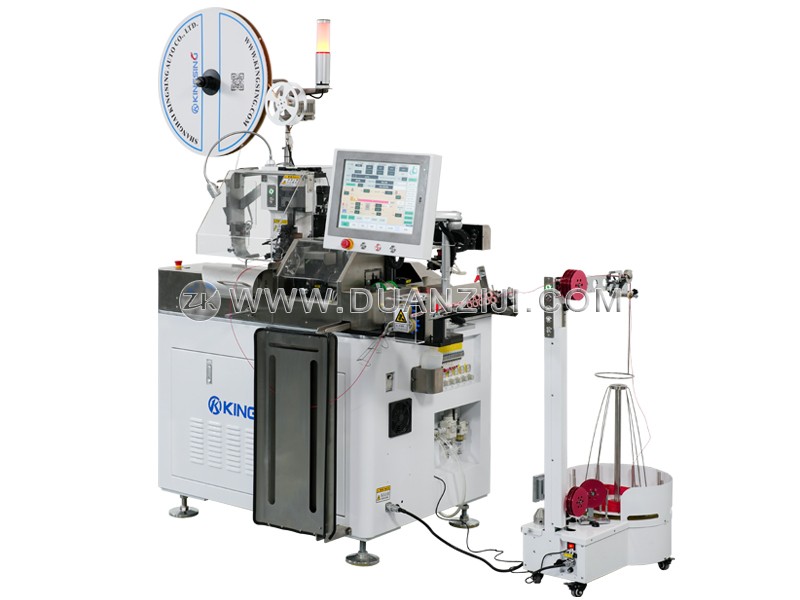

  1. 這是一臺全伺服扭線沾錫端子機,集送線、裁線、剝皮、扭線上錫、打端子等功能于一體,適用于壓接各種盤裝的橫送端子和直送端子,可全自動將線材定長切斷并兩頭剝皮,一頭扭線上錫,另一頭打端子。本機配有無張力自動送線機,可以使線材始終保持松弛的狀態,實現無張力送線,確保送線精度和穩定性。

  2. 整機做工精密,主要運動部件均采用高精度伺服電機驅動,機器內共包含10套三菱伺服電機,所有氣缸均采用SMC品牌。端子壓接機也由伺服電機驅動,端子的壓接高度可以直接在程序中設置,無需手工調節螺絲。內置壓力監測儀和視覺檢測系統,壓力監測儀可以實時監測每次端子壓接過程的壓力曲線變化,當壓力異常時可以自動報警停機。CCD視覺檢測系統采用德國進口巴斯勒相機,可以對剝皮和壓接后的外觀進行檢測,確保產品質量。

  3. 本機采用電腦工控系統,Windows操作界面,各基參數設置直觀易懂,壓力監測和CCD視覺檢測均集成在同一套軟件中顯示。支持網絡連接,可通過局域網和MES系統對接,實現遠程讀取和設置參數,遠程派發生產任務等功能。程序記憶功能可將不同產品的加工參數保存到數據庫中,切換產品時可以一鍵調出相應的參數。

  4. 采用模塊化柔性設計的理念,一臺機器可以輕松加工多種不同的產品,各功能模塊可以在程序中自由開啟或關閉,比如可以關閉上錫功能作為普通的單頭全自動端子機來使用。更換端子時,只需更換相應的壓接模具即可。機器用途靈活度大,當前產品生產完畢后不會造成機器的閑置浪費,可以輕松切換至生產其他產品。

下載: (1)

適用線徑:AWG30~14 (0.05~2.5mm2)

裁線長度:35~9999mm(可訂制)

剝皮長度:≤15mm(可訂制)

裁線精度:±(0.5+L*2‰)    L=裁線長度

送線速度:3m/s

最大壓力:2T

壓接行程:30mm(可訂制40mm行程機型)

適用端子:橫送端子、直送端子、旗形端子等

檢測裝置:壓力監控、CCD視覺檢測

生產效率:1500~2000條/時

操作界面:電腦工控系統(Windows系統)

氣壓要求:0.5~0.8Mpa

額定功率:3500W

工作電壓:220V 50/60Hz(可訂制110V)

機器凈重:550kg

外形尺寸:1480*950*1780mm
