全自動扭線沾錫穿護套端子機

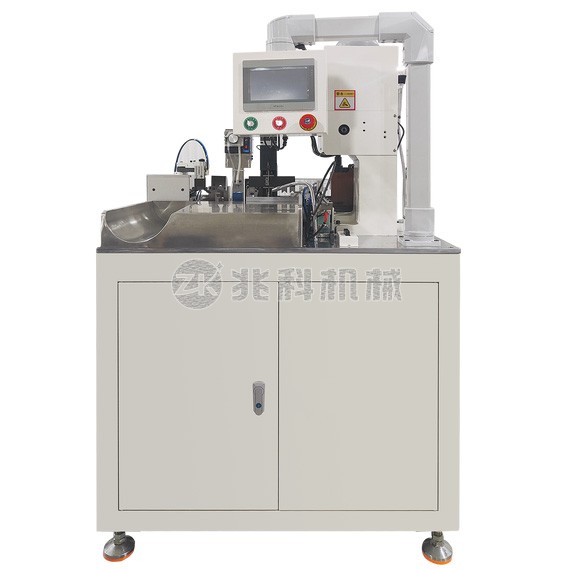

這是一臺全自動扭線沾錫穿絕緣護套端子機，集裁線、剝皮、扭線、上錫、打端子、穿絕緣護套等功能于一體，一頭打端子并穿絕緣護套，另一頭扭線上錫。絕緣護套通過振動盤自動送料，裁線剝皮后先把護套穿在線上，待端子壓接完成后自動把絕緣護套推到端子上。

采用模塊化柔性設計的理念，一臺機器可以輕松加工多種不同的產品，各功能模塊可以在程序中自由開啟或關閉，比如可以關閉穿護套功能，作為普通的全自動沾錫端子機使用。更換端子及絕緣護套時，只需更換相應的壓接模具、振動盤送料系統以及相應的穿護套治具即可。機器用途靈活度大，當前產品生產完畢后不會造成機器的閑置浪費，可以輕松切換至生產其他產品。

裁線剝皮和平移機構均采用高精度伺服電機驅動，切刀采用正反絲桿結構，剝皮精度高。本機采用平移機構替代了傳統的旋轉機構，線材在加工過程中始終保持平直的狀態，定位精準，有效解決了因線材彎曲而導致的不穩定問題，可以輕松應對各種高標準的線材加工。

端子壓接機采用球墨鑄鐵一體成型，整機剛性強，壓接高度穩定，可以選配端子壓力監測儀，實時監測每次壓接過程的壓力曲線變化，壓力異常時可以自動報警停機。另外還可以選配視覺檢測系統，對壓接后的外觀及尺寸進行檢測，確保產品質量。端子壓接機標配采用變頻馬達驅動，也可以選配伺服型端子壓接機。

彩色觸摸屏操作界面，參數設置直觀易懂，程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數，節省調試時間。另外還可以選配支持MES連接的電腦工控系統，內置網絡接口，可通過局域網與MES系統對接，實現遠程讀取或設置參數，遠程下達生產任務等功能。
