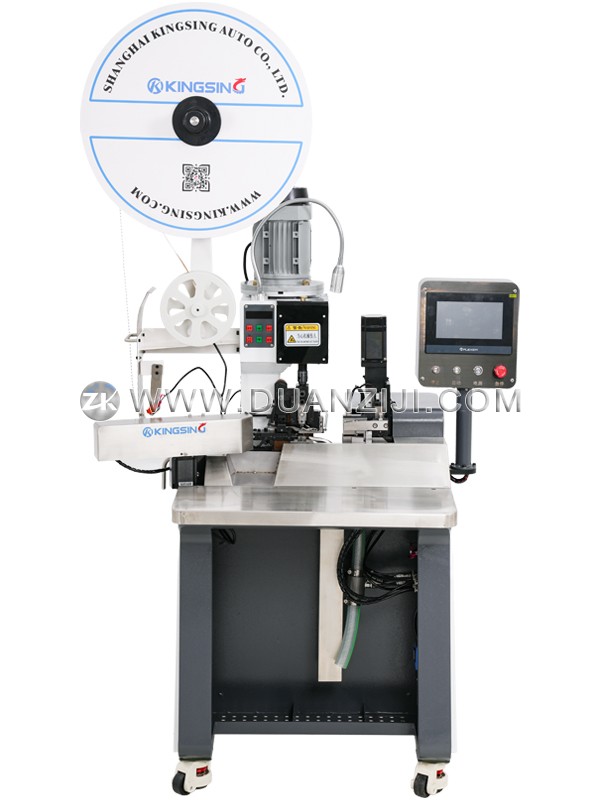

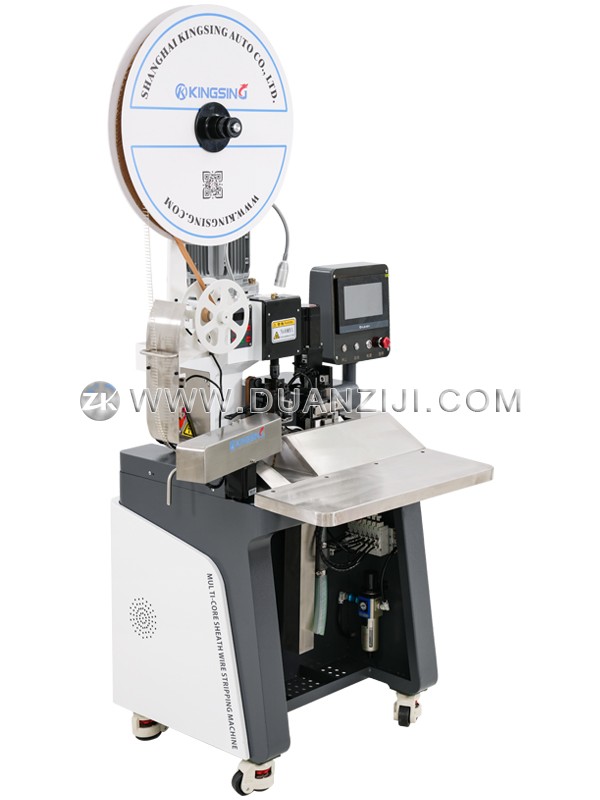

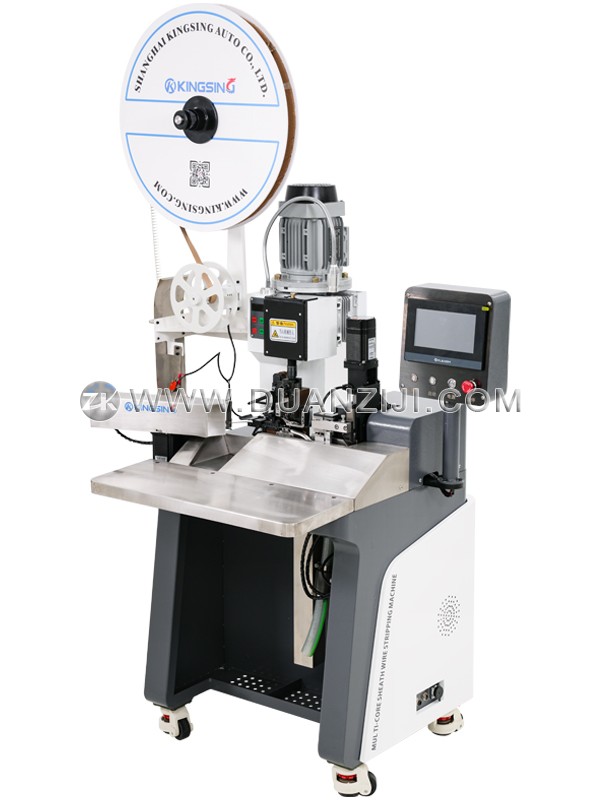

本機專為排線打端子而設計，最大可加工20Pin的排線，線材無需預先剝皮和分線，操作人員只需把線頭放入治具內，機器即可自動完成排線的分線、剝皮、打端子的動作。一臺機器可以加工多種不同的產品，分線治具需根據線材訂制。由于本機自帶分線和剝皮功能，在減少工藝流程提高效率的同時，還有利于提高機器的穩定性，避免了預先剝皮分線的線材在搬運過程中出現變形導致的不穩定問題。
整機做工精密，平移、分線、剝皮等機構采用電機驅動，定位精準，剝皮長度、切線深度、分線長度、打端子位置等參數均可在程序中設置，無需手工調節螺絲。彩色觸摸屏操作界面，程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數。機器上還配有自動卷紙器、端子料帶切斷和吸廢料裝置，可以保持工作環境的清潔。
適用線材：排線、雙并線、護套線芯線
適用線徑：AWG28~18（0.1~1.0mm2）
線材外徑：Φ0.6~3.3mm
芯線剝皮長度：≤10mm
芯線數量：排線最多20Pin（護套線最多12芯）
排線分線長度：≥25mm（更短可訂制）
適用端子類型：橫送端子或直送端子
端子機出力：2T
壓接行程：30mm
操作界面：7寸彩色觸摸屏
氣壓要求：0.4~0.6Mpa
工作電壓：220V 50/60Hz
機器凈重：150kg
外形尺寸：850*550*1350mm
