全自動穿套管和護套雙頭銅帶鉚壓端子機

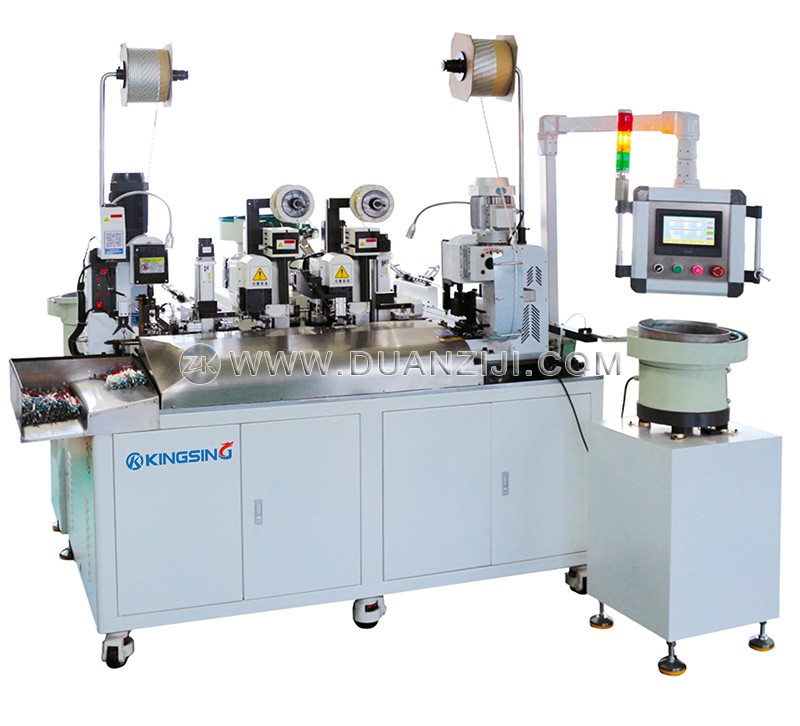

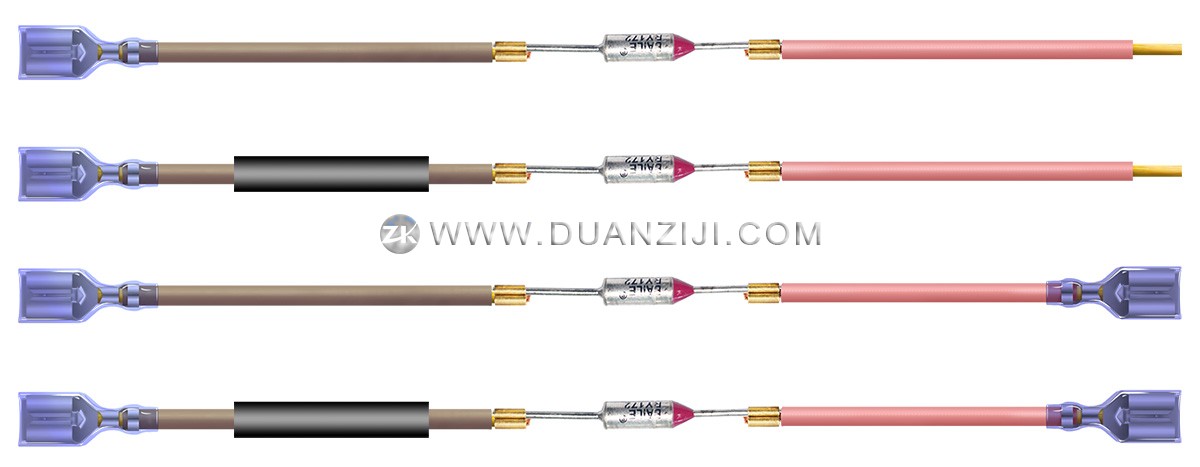

這是一臺多功能全自動銅帶機，主要用于電阻絲、保險絲等臥式電子元件與電線的連接，可以同時進2條電線，每條線都有獨立的進線機構和裁線剝皮機構，線材按指定的長度切斷并兩頭剝皮，全自動完成電阻絲和電線的相互鉚接，并自動在線材上穿1個套管。本機包含2套端子壓接工位，電線的另一頭可以壓接端子并自動穿絕緣護套，絕緣護套通過振動盤自動送料。各功能模塊可以在程序中自由開啟或關閉，比如可以不穿套管，也可以另一頭只剝線不打端子。

電阻絲既可以使用盤裝的，也可以使用散裝的，散裝電阻絲可以通過振動盤自動送料，電阻絲引腳的長度可以根據所需的尺寸自動剪斷。電阻絲兩側的引腳分別由2臺獨立的銅帶機進行鉚壓，兩條電線也分別由單獨的送料機構和剝皮機構進行加工，因此兩條線的線徑可以不同，兩臺伺服型銅帶機可以單獨設置鉚壓高度。

銅帶鉚壓機構采用高精度伺服電機驅動，銅帶機采用球墨鑄鐵一體成型，整機剛性強，壓接精度高。另外可以選配端子壓力監測儀，實時監控每次壓接的壓力曲線變化，當壓力異常時可以自動報警停機，確保產品質量。

使用銅帶鉚壓接線相比于傳統的焊錫接線或端子接線的方式成本更低，經濟且環保，銅帶鉚壓過程中無廢料產生，銅帶經過特殊的紋路處理，鉚壓后的產品拉力強，品質穩定可靠。本機以其卓越的性能成為電阻絲接線行業的利器。
