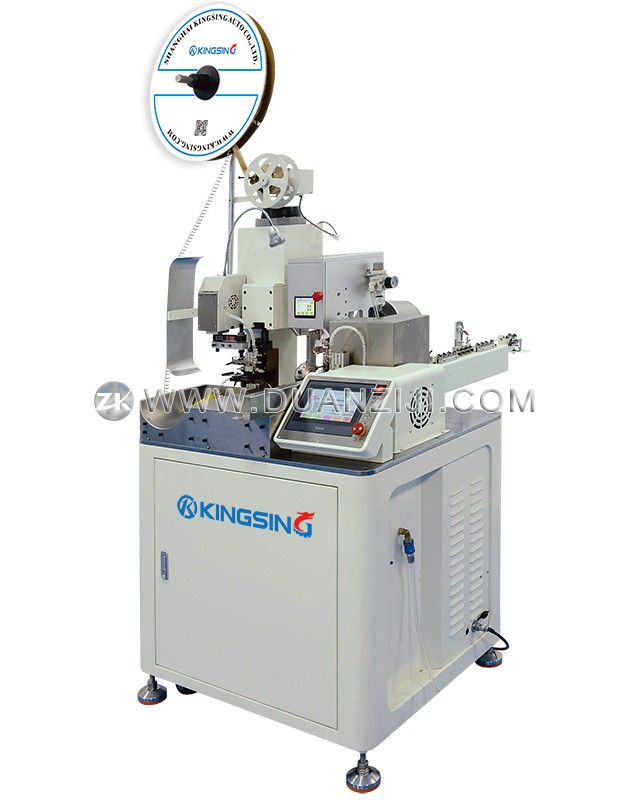

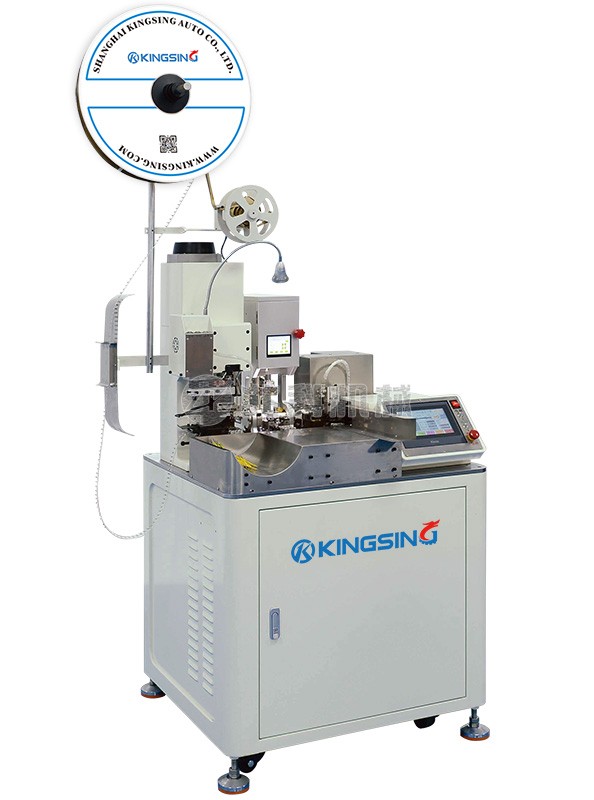

這是一臺全自動單頭穿防水塞端子機，一頭剝皮扭線，另一頭穿防水塞打端子，防水塞通過自動送料系統自動供料。一臺機器可以加工多種不同的產品，更換防水塞時只需更換相應的軌道治具即可。整機結構緊湊，占地面積小，通用性強，具有很高的性價比。
端子機采用球墨鑄鐵一體成型，整機剛性強，壓接尺寸穩定，壓接行程默認是30mm，采用標準的OTP卡口模具，另外也可以訂制40mm行程的機型，可使用各種歐式模具。還可以選配端子壓力監測儀，實時監測每次壓接過程的壓力曲線變化，當壓力異常時自動報警停機。
彩色觸摸屏操作界面，參數設置直觀易懂，裁線長度、剝皮長度、扭線力度、穿防水塞位置、壓接位置等參數均可在程序中設置。程序記憶功能可將不同產品的加工參數保存到不同的程序號中，切換產品時可以一鍵調出相應的壓接參數。
適用線徑：AWG28~14（0.1~2.0mm2）
主要功能：一頭穿防水塞打端子，另一頭剝皮扭線
裁線長度：50~9999mm
剝皮長度：≤10mm（可訂制）
裁線精度：±(0.5+L*2‰) L=裁線長度
防水塞直徑：≤Φ16mm
端子機出力：2T（可選配3T機型）
壓接行程：30mm（可訂制40mm行程機型）
適用端子：橫送端子、直送端子等
生產效率：2500~3000條/時
操作界面：彩色觸摸屏
選配功能：端子壓力監測儀、長線輸送帶、安全防護罩
氣壓要求：0.4~0.6Mpa
工作電壓：220V 50/60Hz
機器凈重：350kg
外形尺寸：700*800*1500mm
