全自動低壓線束加工中心

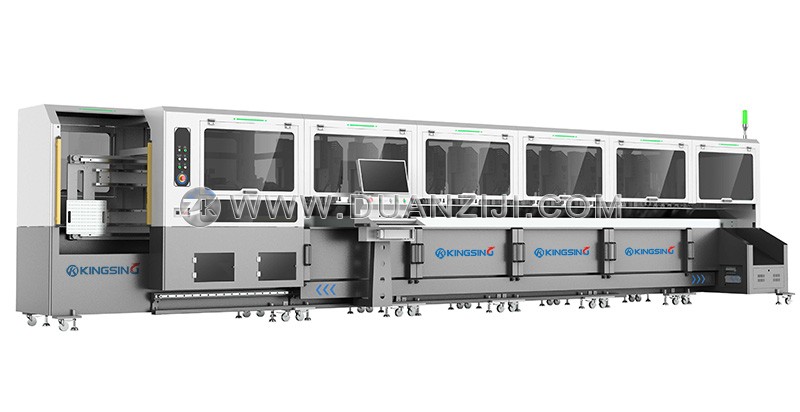

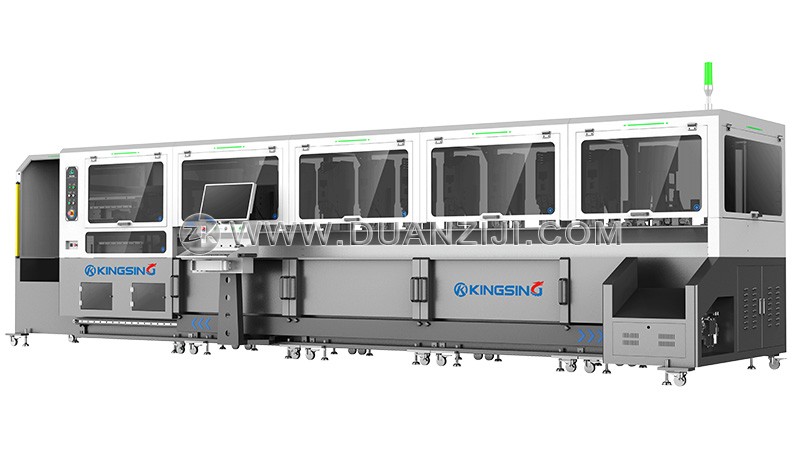

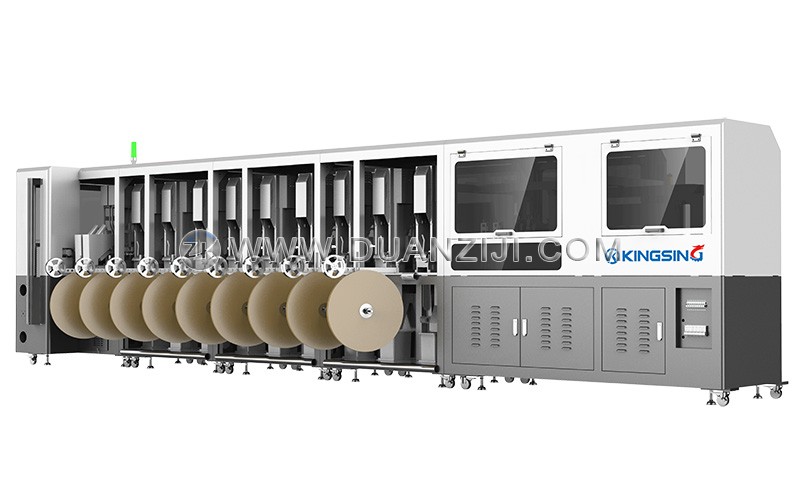

這是一臺全自動線束加工中心，集裁線、剝皮、穿防水塞、雙頭打端子、雙頭插膠殼等功能于一體，支持一次性插入30種不同的膠殼，可以同時裝載最多36種不同的電線，旋轉式存線盤可以存儲30組線材，可以全自動完成復雜的多線種、多膠殼類型的線束生產。工位數量可根據生產需求選配，比如壓接模塊有3個、6個、12個可選，穿防水塞工位最多可以選配6組。目前6個壓接工位搭配2個穿防水塞工位的機型應用最為廣泛，價格適中，性能可能滿足絕大多數場合的線束生產需求。

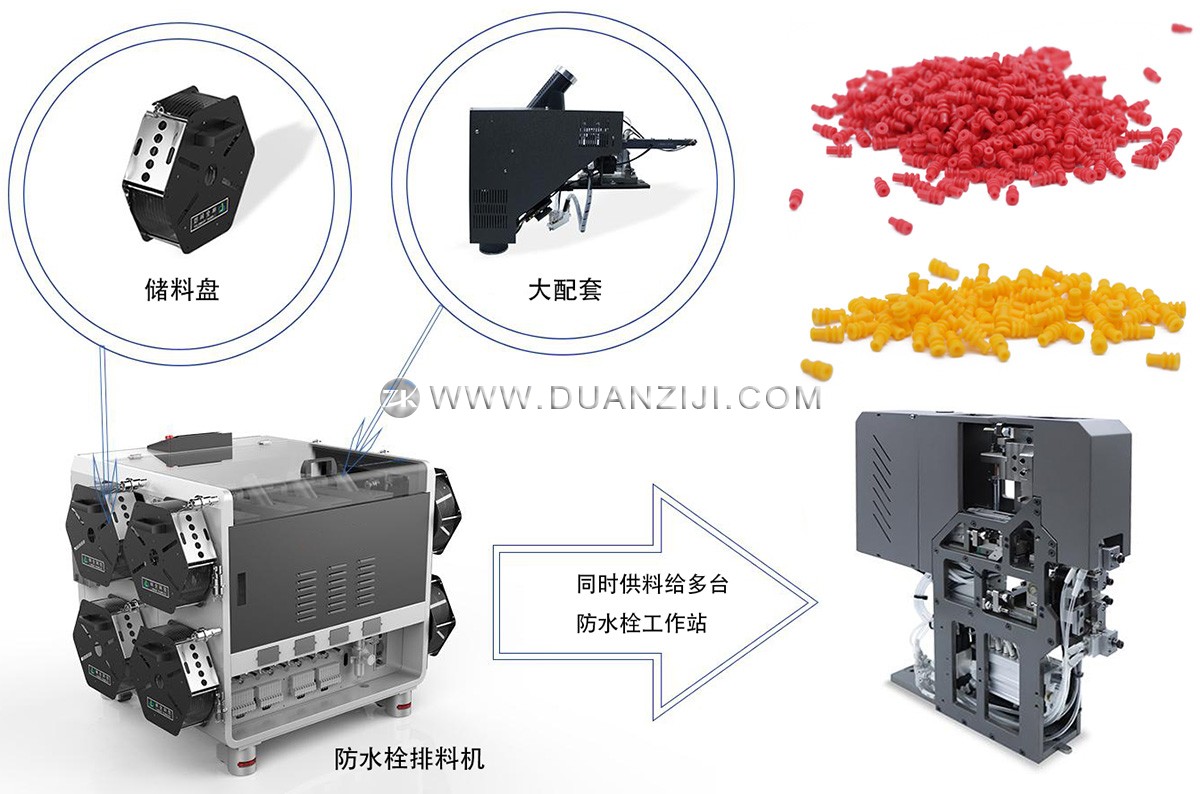

本條生產線搭配1臺防水栓排料機，它將防水塞的供料系統與穿入機構分離開來，一臺供料系統可以同時供料給多臺防水塞穿入機構，本機先將防水塞自動打入儲料盤中，然后再將儲料盤掛載到穿防水塞工位上，更換料盤異常簡單，供料更加穩定可靠。膠殼采用流轉式載盤上料，雙載盤交替工作，人工上料時無需停機。端子壓接機采用伺服電機驅動，壓接高度可以直接在程序中設置，無需手工調節螺絲，多臺壓接工位可以在程序中任意選取，每款線材都支持壓接任意一個工位上的端子。

本機采用柔性化設計的理念，一臺機器可以加工多種不同的產品，更換端子、線材、膠殼、防水塞等物料時，只需簡單更換相應的治具即可。當前產品生產完畢后不會造成機器的閑置浪費，可以輕松切換至生產其它產品。程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數，節省調試時間。

電腦工控系統，Windows操作界面，支持網絡連接，可通過局域網與本地MES系統對接，實現遠程查看生產數據、遠程下達生產任務等功能。本機還含有全方位的品質檢測工具，包括端子壓力監測儀、CCD視覺檢測系統、插膠殼拉拔力傳感器、端子拉力測儀儀、端子壓接高度測量?jī)x等，每條線束的檢測數據都自動保存至數據庫中，實現品質的追溯管理。
