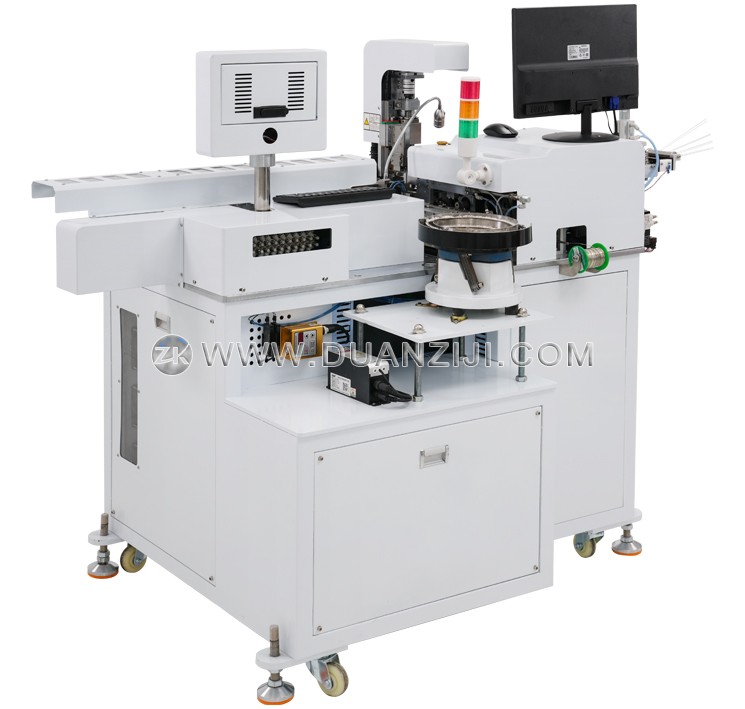

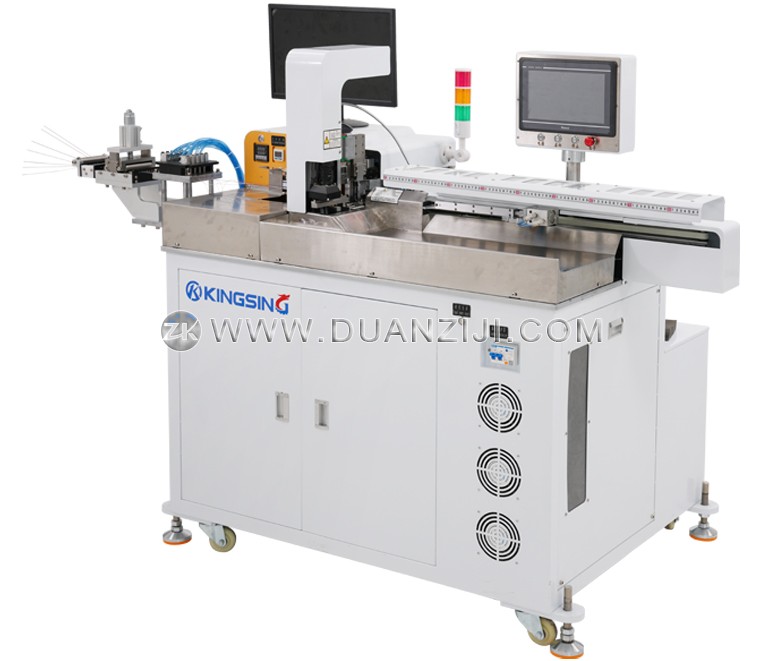

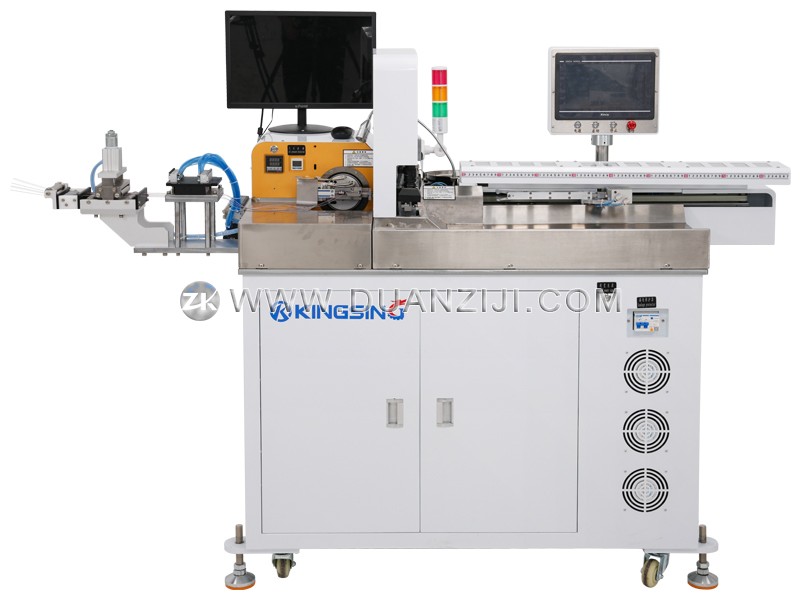

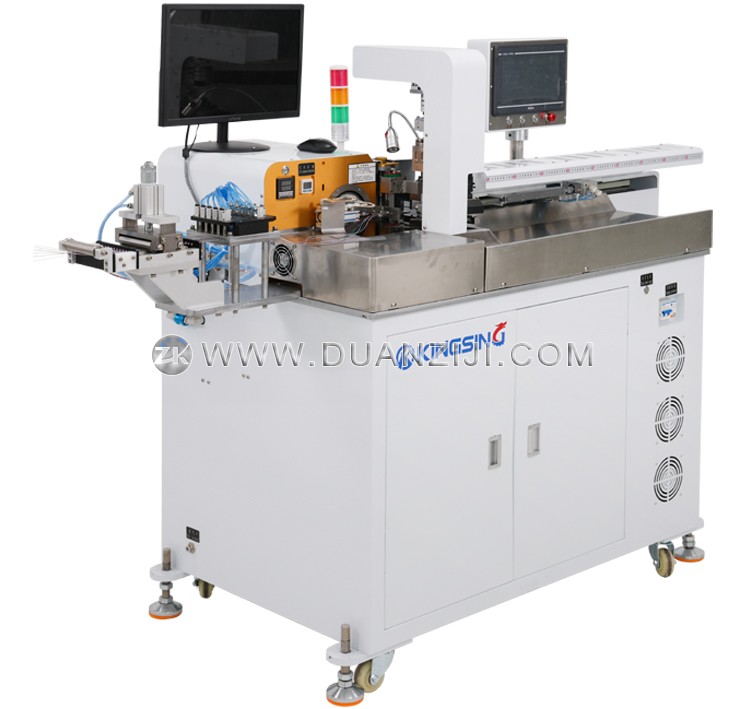

這是一臺全自動單頭扭線沾錫刺破式連接器壓接機，一頭剝皮扭線沾錫，另一頭壓接刺破式連接器，應泛應用于電子煙、智能穿戴設備等領域。連接器通過振動盤自動送料，支持同時加工多種不同顏色的線材，還可以選配絞線功能，可將2條或多條線絞在一起成麻花線。
整機做工精密，拉線、裁線等機構均采用三菱伺服電機驅動，共包含6套三菱伺服電機，裁線長度精度高，定位準確。內置CCD視覺檢測系統，可以確保電線的位置精準，出現不良品時自動報警停機。
下載: (1)
適用線徑：AWG32~18
壓接電機：伺服電機
操作界面：7寸彩色觸摸屏
檢測裝置：CCD視覺檢測系統
可選配置：絞線功能
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
機器凈重：360kg
外形尺寸：1950*1000*1450mm
