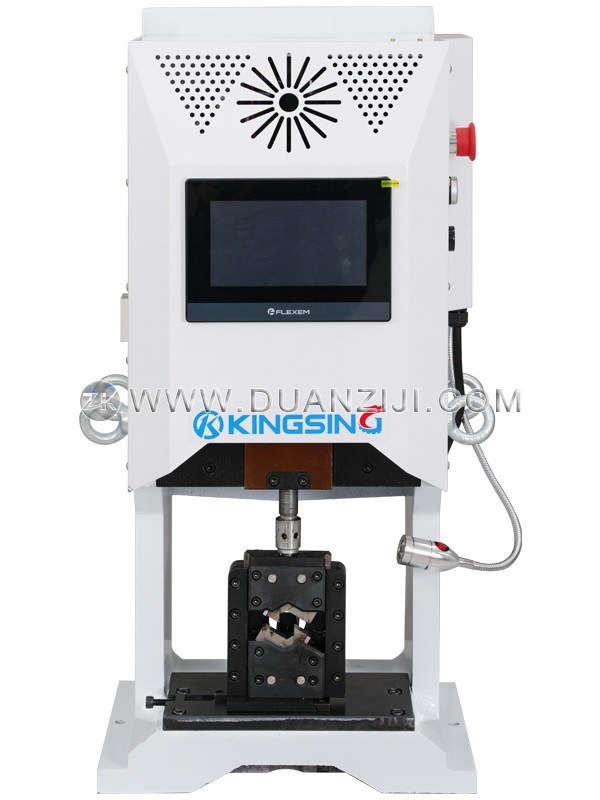

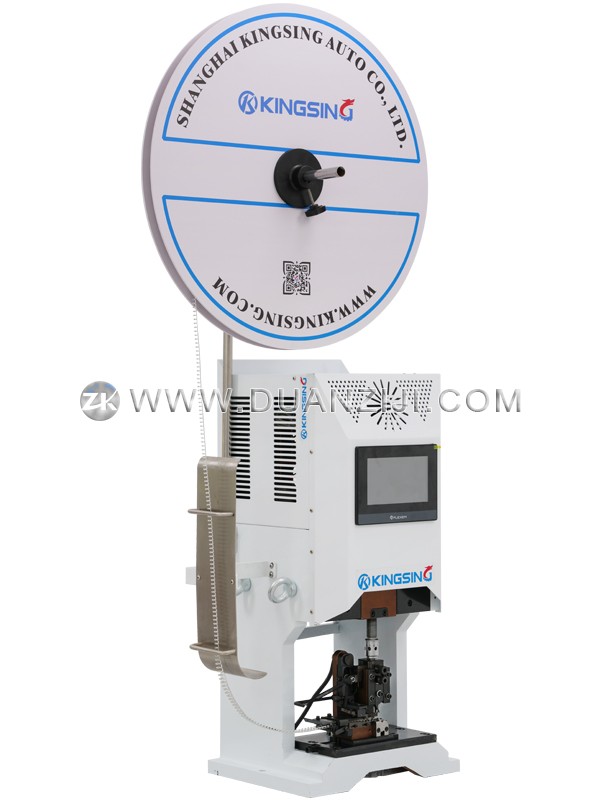

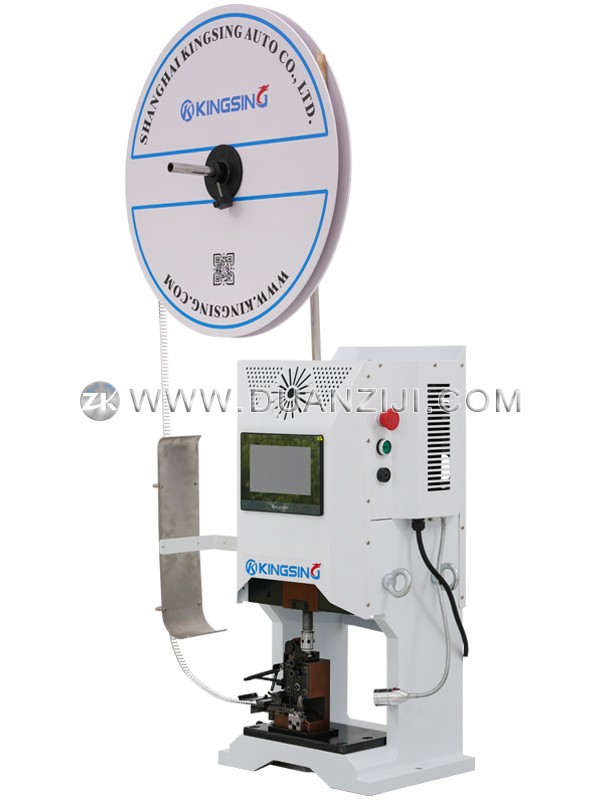

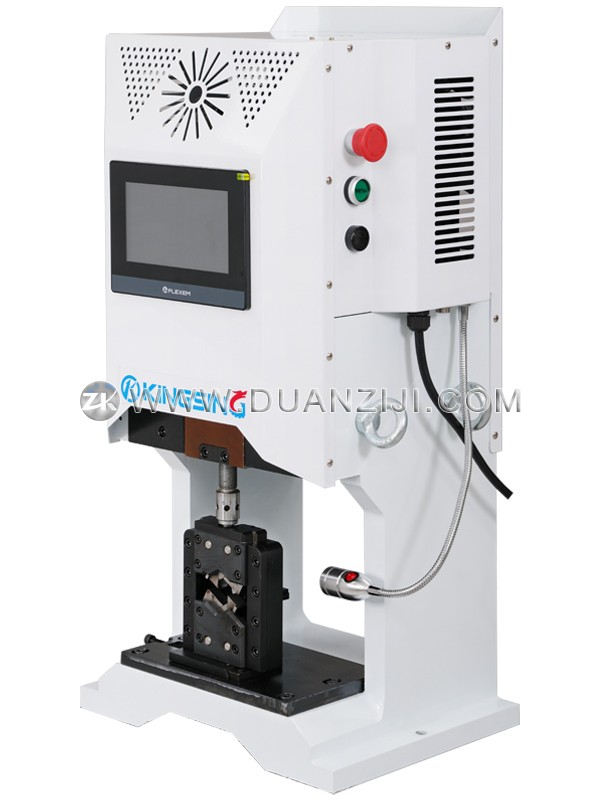

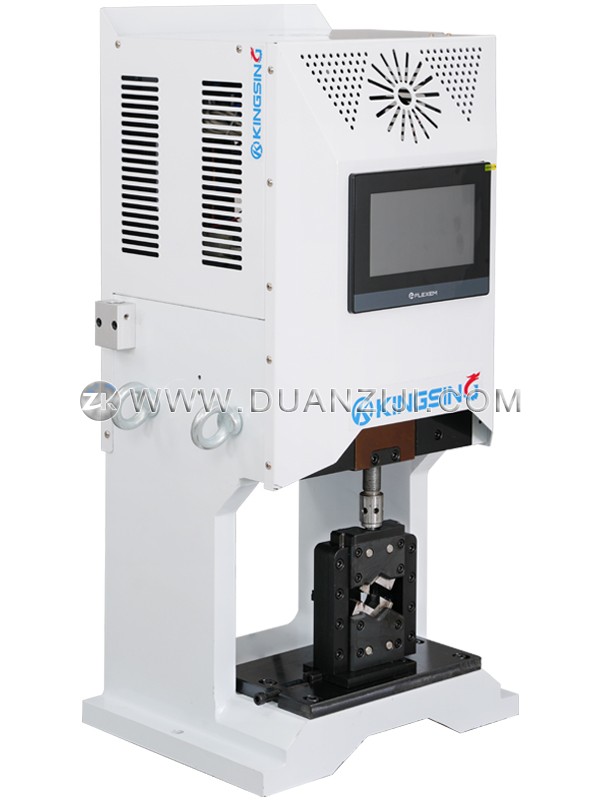

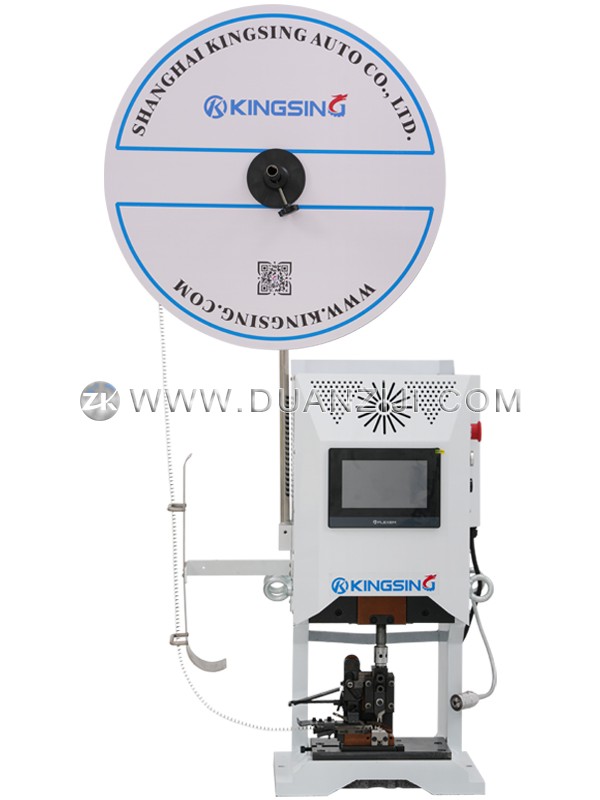

伺服型端子壓接機

本系列為伺服型端子壓接機，共有5個子型號（詳見技術參數）。壓接機構采用高精度伺服電機驅動，機身采用球墨鑄鐵一體成型，整機剛性強，壓接尺寸穩定，可以選配端子壓力監測儀，壓力異常時可自動報警停機。

彩色觸摸屏操作界面，壓接行程可以直接在程序中設定，無需手工調節螺絲。程序記憶功能最多可保存120組數據，可將不同產品的壓接參數保存到不同的程序中，更換模具時可以一鍵調出相應的參數，特別適用于一臺機器壓接多種不同端子的場合。程序內置行程測量功能，模具安裝完成后可以自動測量壓接行程，大大節省調試時間。針對同一端子壓接不同電線的場合，本機還可以設置多個不同的壓接高度進行循環壓接。程序中可以設置保壓時間，即模具下壓到最低點時可以停留指定的時間后再抬起，以確保壓接尺寸穩定。帶有RJ45網絡接口，可通過局域網連接本地MES系統，實現遠程讀取和設置參數，遠程派單等功能。

本系列端子機通用性很強，可壓接各種橫送端子、直送端子、U形接線端子、旗形端子、雙料帶端子、管形絕緣端子、航空端子、散裝端子等，壓接不同的端子時只需更換相應的壓接模具即可。壓接行程默認為30mm，使用標準OTP卡口的模具，支持快速更換模具。另外也可以訂制40mm行程的機型，支持使用歐式模具及其它特殊模具。

可以在程序中設置伺服電機的工作模式，支持整圈模式和半圈模式。半圈模式是指伺服電機帶動沖頭下壓到設置的壓接高度后，電機開始反轉將沖頭抬起，這種模式的優點是壓接行程可以直接在程序中設置，無需手工調節螺絲，但缺點是只適用于較小的端子，壓接大端子時可能會因?yàn)閴毫^(guò)大導致壓接高度有波動。整圈模式是指伺服電機帶動凸輪旋轉360度，在此模式下電機始終轉一整圈進行壓接，壓接尺寸一致性好，不受端子大小的影響，但缺點是壓接行程的調節與普通變頻端子機一樣，需要通過手工調節螺絲來進行調整。用戶可根據實際情況在程序中自由選擇電機的工作模式。
