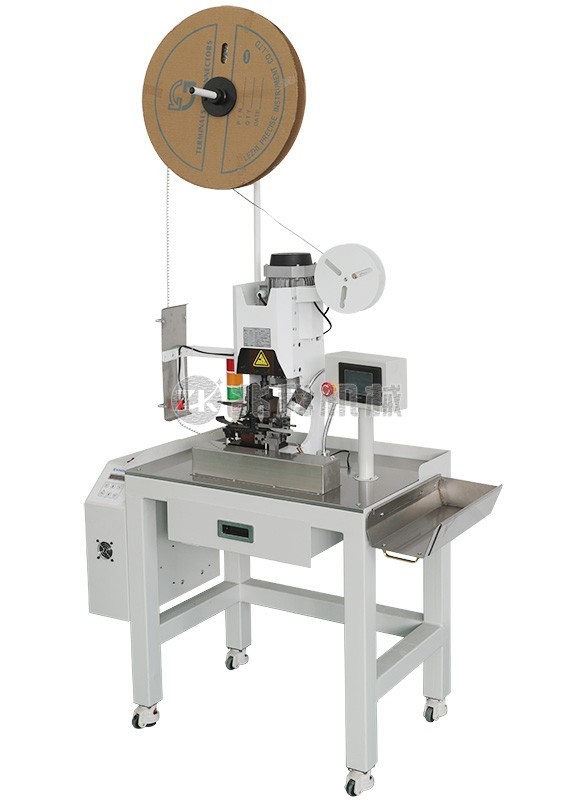

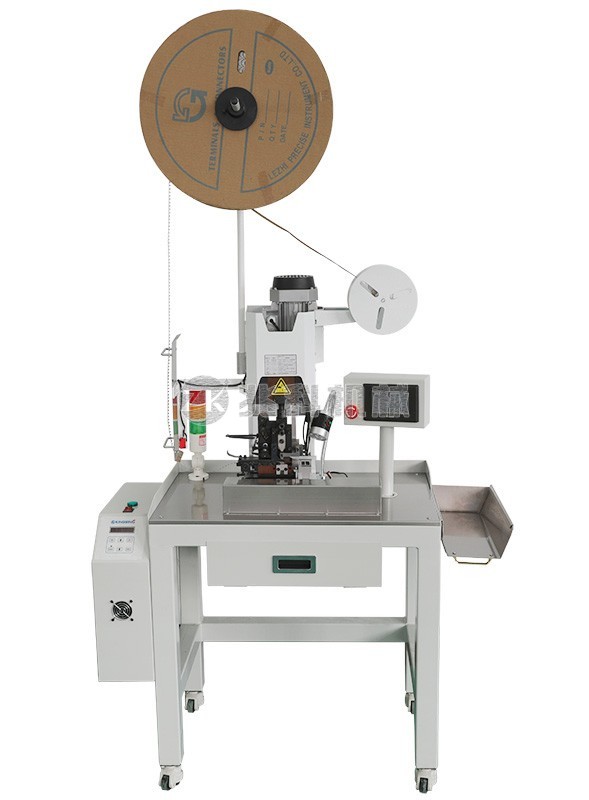

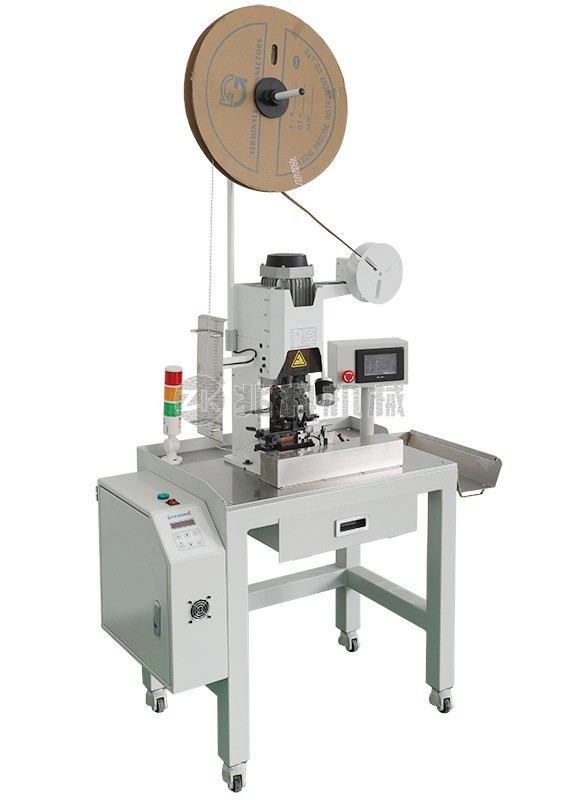

這是一臺半自動排線端子機，專為排線或扁護套線的芯線壓接端子而設計，排線需要預先剝皮并分線，然后只需將線頭放入定位治具中，機器即可自動將線材送到打端子位置并逐條線壓接端子。一臺機器可以加工多種不同的產品，只需更換相應的壓接模具即可，壓接模具采用標準OTP卡口，更換模具方便快捷。
彩色觸摸屏操作界面，放線位置、打端子位置、線材Pin數均可在程序中直接設置，支持跳打功能，可以實現跳過指定的芯線不打端子。程序記憶功能可將不同線材的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數，節省調試時間。本機還帶有自動卷紙器和端子料帶切斷回收裝置，端子的背紙可以回收成卷，端子料帶定長切斷后收集在抽屜中，可以保持工作臺機的清潔。
下載: (1)
適用線材：排線、多芯扁護套線
適用線徑：Φ0.8~3mm
芯線數量：≤20Pin
分線長度：20~50mm
端子機壓力：1.5T
壓接行程：30mm
操作界面：彩色觸摸屏
程序記憶功能：最多可保存10組程序
工作模式：線徑排數模式、單獨位置模式
啟動方式：腳踏開關
氣壓要求：0.4~0.6Mpa
工作電壓：220V 50/60Hz
外形尺寸：1000*500*1400mm
