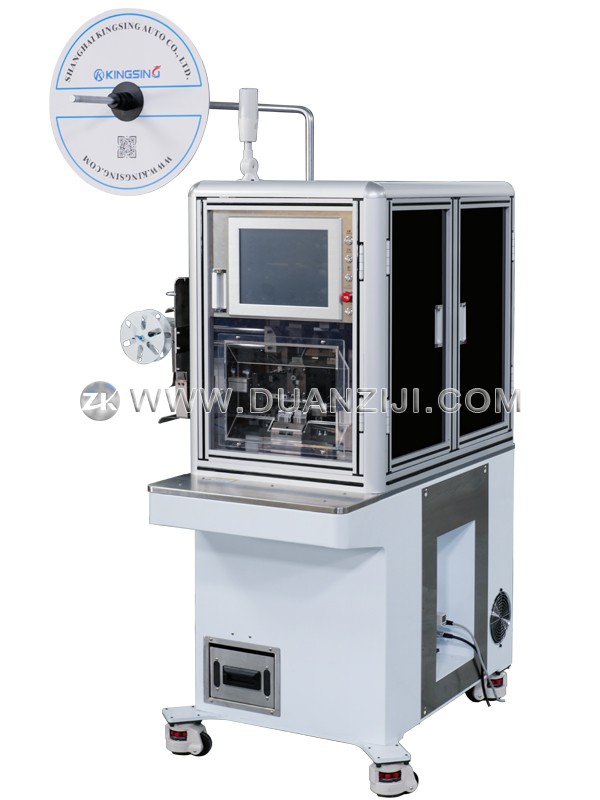

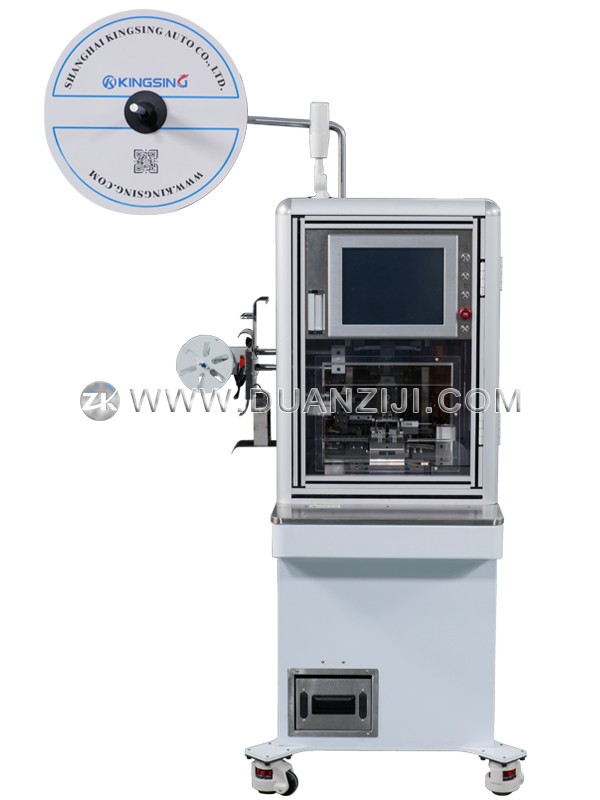

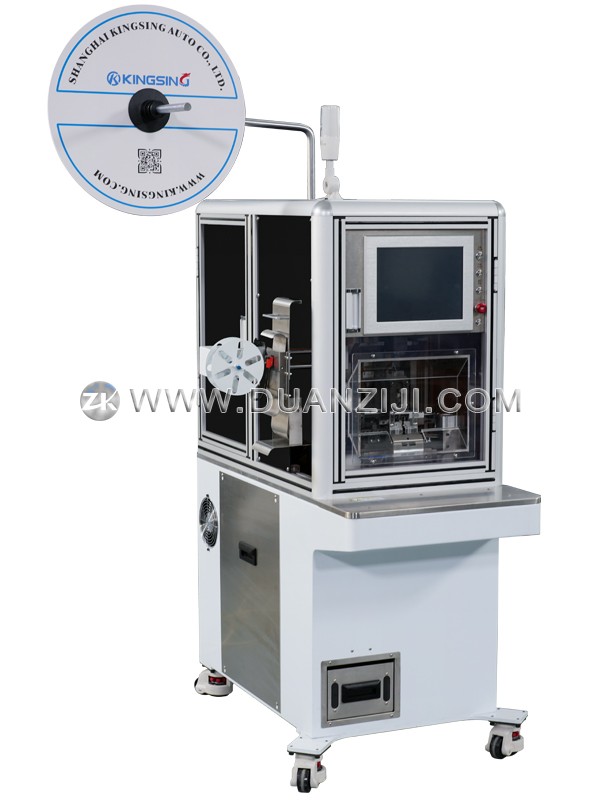

這是一臺半自動剝皮穿防水塞端子機，防水塞通過供料系統自動送料，操作人員只需將線頭放入治具內，機器即可自動完成穿防水塞、剝皮、打端子的動作，減化了工藝流程，可大幅提升生產效率。本機采用先穿防水塞后剝皮的工作方式，可以完全杜絕穿防水塞時導致的銅絲翻轉現象，大大提升了穿防水塞的精度和穩定性。
整機做工精密，采用臺灣上銀絲桿導軌，TBI絲桿，SMC氣缸，F(xiàn)ESTO電磁閥，剝皮機構采用三菱伺服電機驅動，剝皮長度精準。端子壓接機也采用伺服電機驅動，壓接高度穩定可靠。另外還可以選配端子壓力監測儀，實時監控每次壓接過程的壓力曲線變化，當壓力異常時自動報警停機。本機配有安全防護罩的三色報警燈，安全門打開時將自動報警停機。
采用柔性化設計的理念，一臺機器可以加工多種不同的產品，更換防水塞和端子時，只需更換相應的軌道治具和壓接模具即可。彩色觸摸屏操作界面，剝皮長度、防水塞穿入深度、打端子位置等能數均可通過程序設置。程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的參數。
適用線徑：AWG24~14（0.2~2.5mm2）
剝皮長度：≤10mm
端子機出力：3T
壓接行程：30mm（可選配40mm行程）
壓接馬達：伺服電機
防水塞最大直徑：Φ10mm
防水塞最大長度：10mm
單次循環時間：3秒
生產效率：1000~1200條/時
工作電壓：220V 50/60Hz
機器凈重：300kg
外形尺寸：850*880*1300mm
可選配置：端子壓力監測儀
