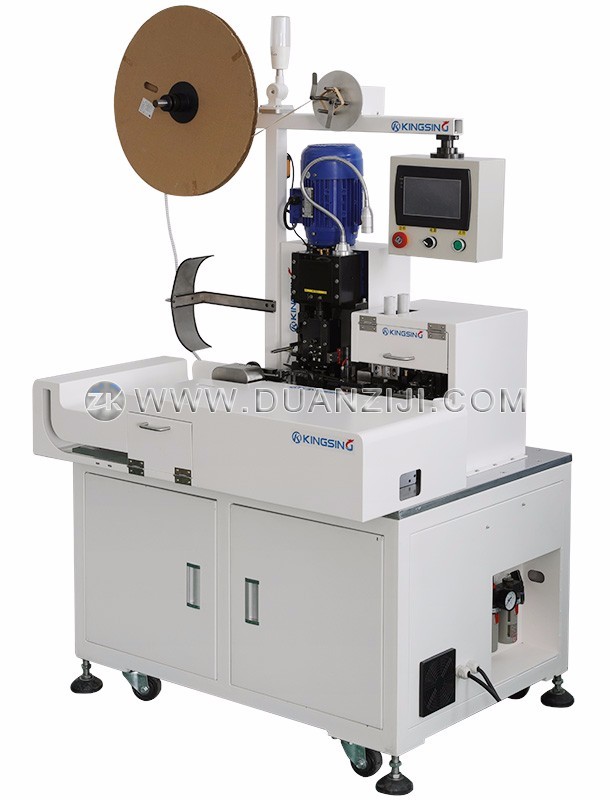

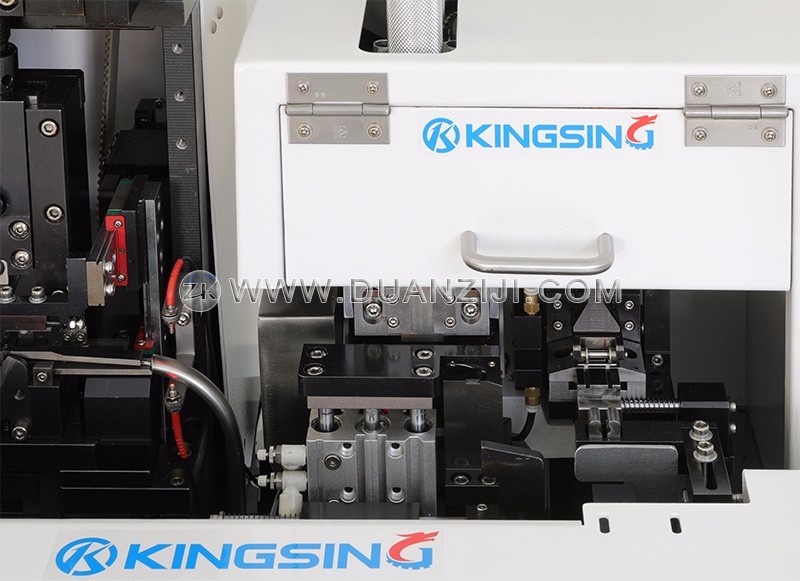

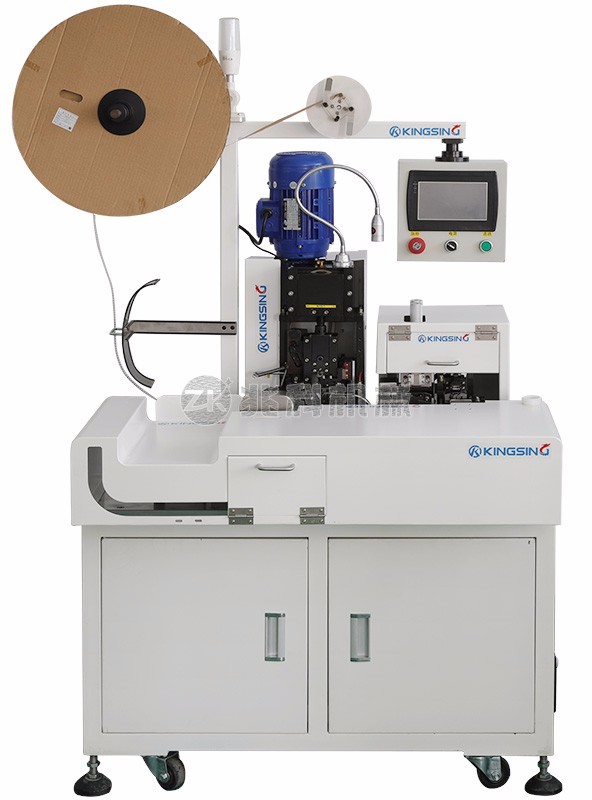

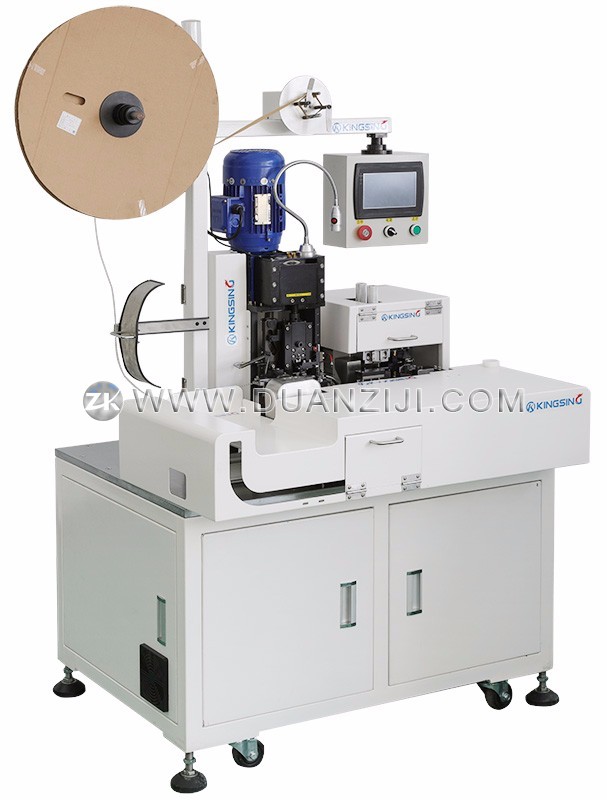

護套線芯線剝皮打端機專為加工多芯圓護套線的芯線而設計，用戶只需將已經剝好外護套的線材放置在加工位置，本機即可自動將芯線壓平、剪齊、剝皮、打端子，最大支持12芯護套線的加工，大大提高了芯線剝皮打端子的效率。
本機的控制系統采用松下PLC和維控觸摸屏，馬達采用禾川伺服電機，運動部件采用臺灣上銀絲桿導軌，氣缸采用臺灣亞德克。高端的硬件配置保障了機器的穩定運行。
下載: (1)
| 加工對象 | 圓護套線或扁護套線的芯線 |
| 主要功能 | 芯線壓平、剪齊、剝線、打端子 |
| 適用線徑 | Φ0.7-1.8mm |
| 芯線數量 | 2-12pcs |
| 生產效率 | 400-600條/小時 |
| 氣壓要求 | 0.5~0.7Mpa |
| 工作電壓 | 220V 50/60Hz |
| 產品凈重 | 260Kg |
| 外形尺寸 | 1000×850×1600mm |
| 外護套最小剝皮長度 | ||
|---|---|---|
| 芯線線徑 | 芯線數量 | 外護套最小剝皮長度 |
| Φ0.7-1.0mm | <5pcs | 30mm |
| ≥5pcs | 35mm | |
| Φ1.0-1.8mm | <5pcs | 35mm |
| ≥5pcs | 40mm | |
| Φ0.7-1.8mm | ≥10pcs | 45mm |
