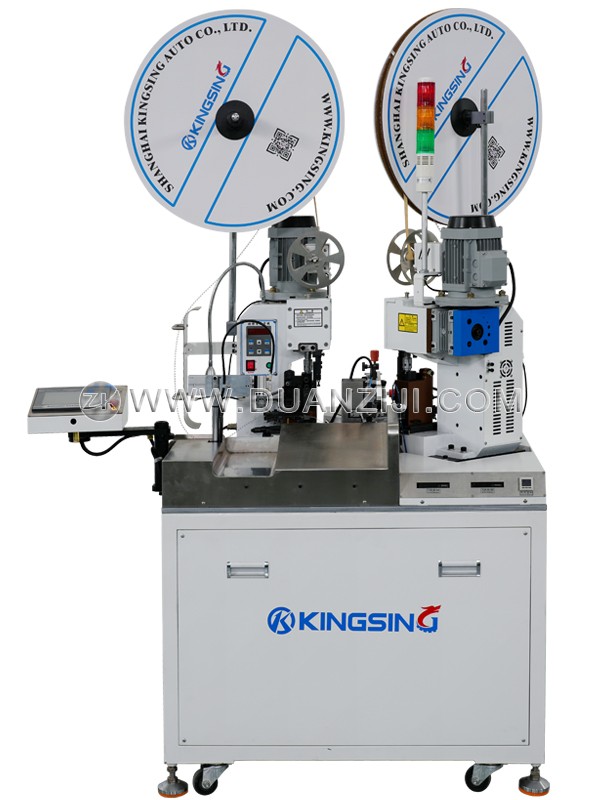

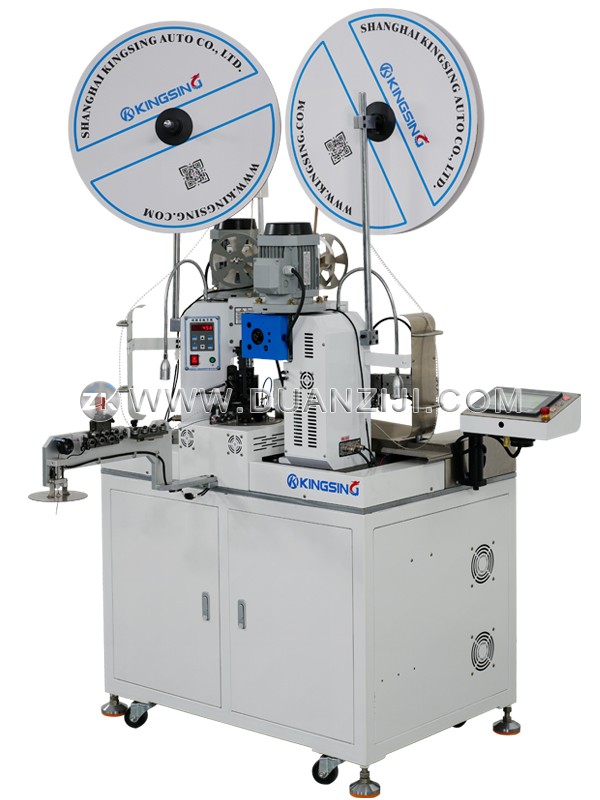

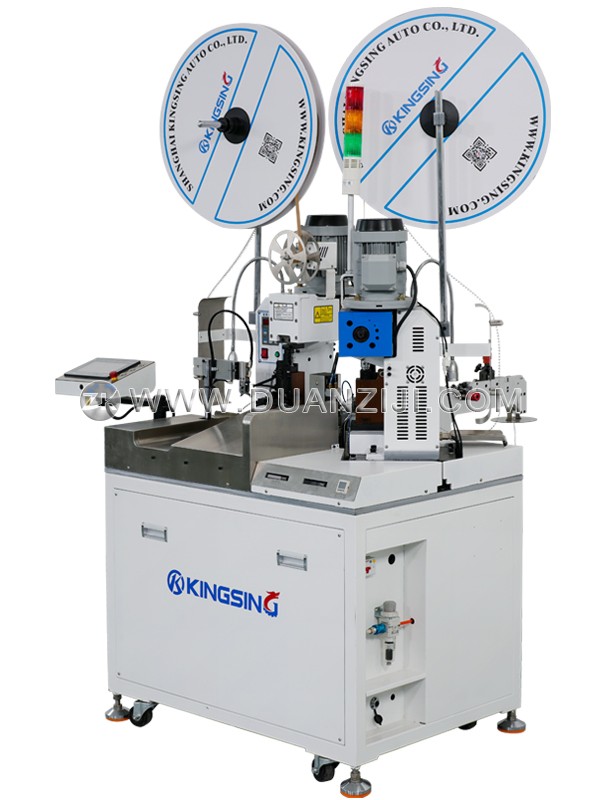

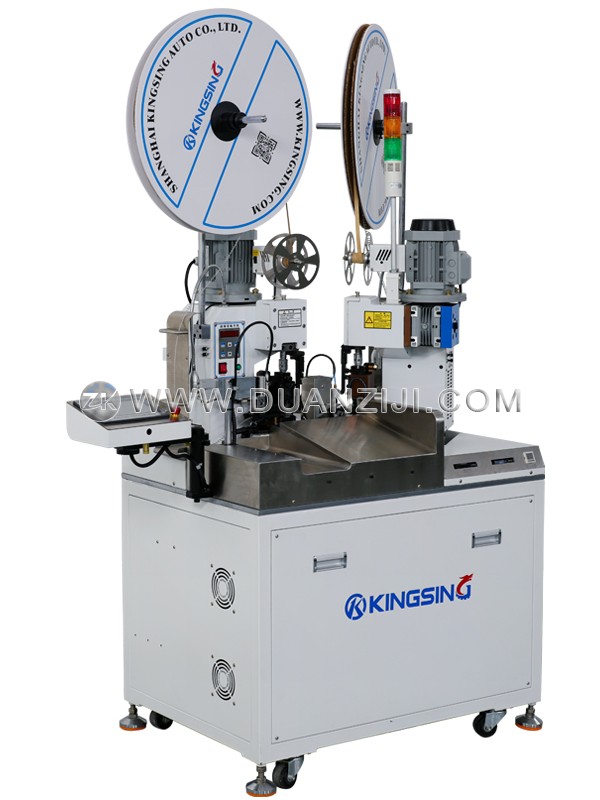

這是一臺通用型雙頭全自動端子機，集裁線、剝皮、打端子等功能于一體，適用于壓接各種橫送端子、直送端子、旗形端子。本機采用四輪送線，可以防止線材打滑，裁線長度精準，送線輪的間隙可以通過帶有刻度的手柄進行精密調節。加工長線時還可以選配輸送帶，可以將加工好的線材平直整齊地放入收料盤中。
端子機采用球墨鑄鐵一體成型，剛性強，壓接高度穩定，可以選配端子壓力監測儀，實時監測每次壓接過程的壓力曲線變化，當壓力異常時自動報警停機。端子機默認采用30mm行程標準OTP卡口模具，支持橫送模具、直送模具、旗形模具等，也可以訂制40mm行程的機型，用于安裝各種歐式模具。
采用柔性化設計的理念，一臺機器可以加工多種不同的產品，更換線材和端子時只需更換相應的進線導管和壓接模具即可。彩色觸摸屏操作界面，參數設置直觀易懂，程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數，節省調試時間。
適用線徑：AWG28~16（0.1~1.5mm2）
適用端子：橫送端子、直送端子、旗形端子
裁線長度：50~9999mm（可訂制）
剝皮長度：≤9mm
切斷公差：±(0.5+L*2‰)mm L=裁線長度
最大壓力：2T
壓接行程：30mm（可訂制40mm行程）
生產效率：3000~4000條/時
操作界面：彩色觸摸屏
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
機器凈重：400kg
外形尺寸：1000*700*1550mm
可選配置：長線輸送帶、壓力監測儀、安全防護罩
