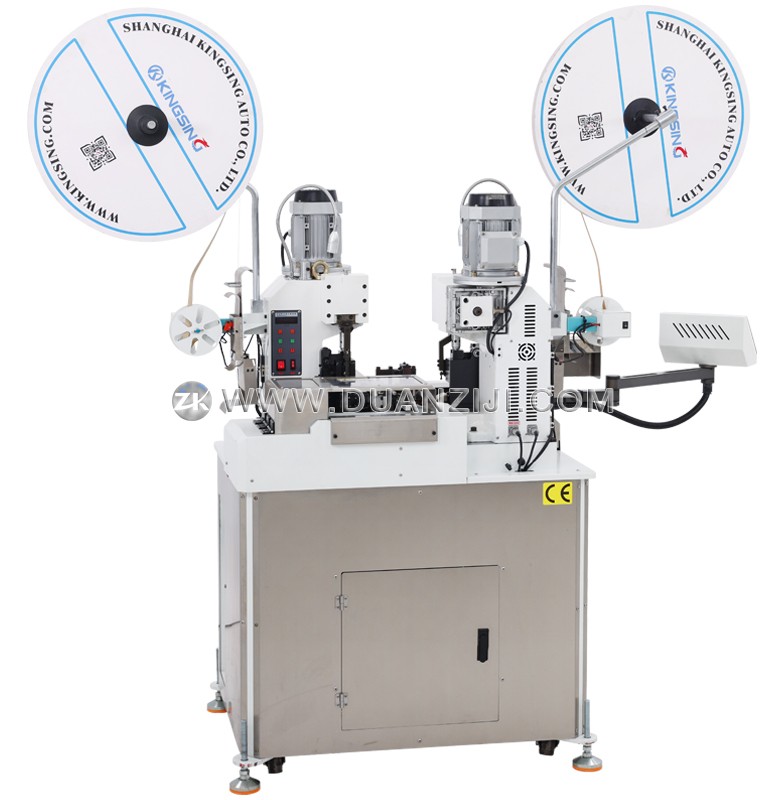

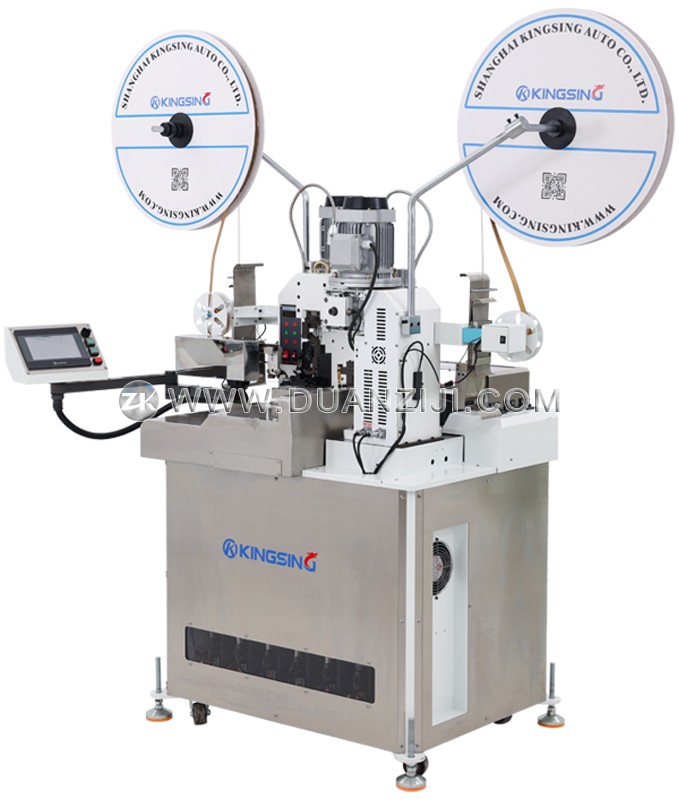

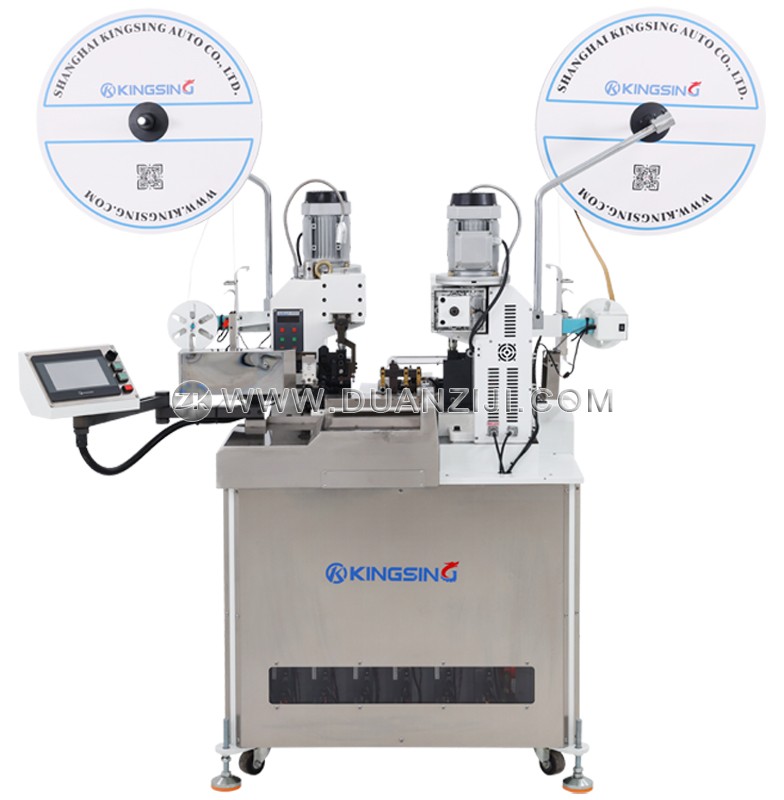

這是一臺細線型雙頭全自動端子機，最細可加工32號線，集裁線、剝皮、打端子等功能于一體，可以壓接各種橫送端子、直送端子、旗形端子。特殊的刀架結構使本機擁有加工超短線的能力，支持最短裁線長度20mm兩頭打端子。加工長線時還可以選配輸送帶，可以將加工好的線材平直整齊地放入收料盤中。
整機做工精密，共采用6套三菱伺服電機，裁線長度、打端子位置非常精準。端子機采用球墨鑄鐵一體成型，剛性強，壓接高度穩定，可以選配端子壓力監測儀，實時監測每次壓接過程的壓力曲線變化，當壓力異常時自動報警停機。另外還可以選配CCD視覺檢測系統，對剝皮效果和端子壓接的效果進行拍照檢測，確保產品質量。
采用柔性化設計的理念，一臺機器可以加工多種不同的產品，更換線材和端子時只需更換相應的進線導管和壓接模具即可。彩色觸摸屏操作界面，參數設置直觀易懂，程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數，節省調試時間。
適用線徑：AWG32~18（0.03~1.0mm2）
適用線材：AV，AVS，AVSS，CAVUS，KVKIV，UL等
裁線長度：20~9999mm
剝皮長度：≤15mm
切斷公差：±(0.5+L*2‰)mm L=裁線長度
最大壓力：2T（可訂制3T機型）
壓接行程：30mm（可訂制40mm行程）
生產效率：3000~4000條/時
操作界面：彩色觸摸屏
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
機器凈重：525kg
外形尺寸：1100*920*1600mm
可選配置：端子壓力監測儀、CCD視覺檢測系統
