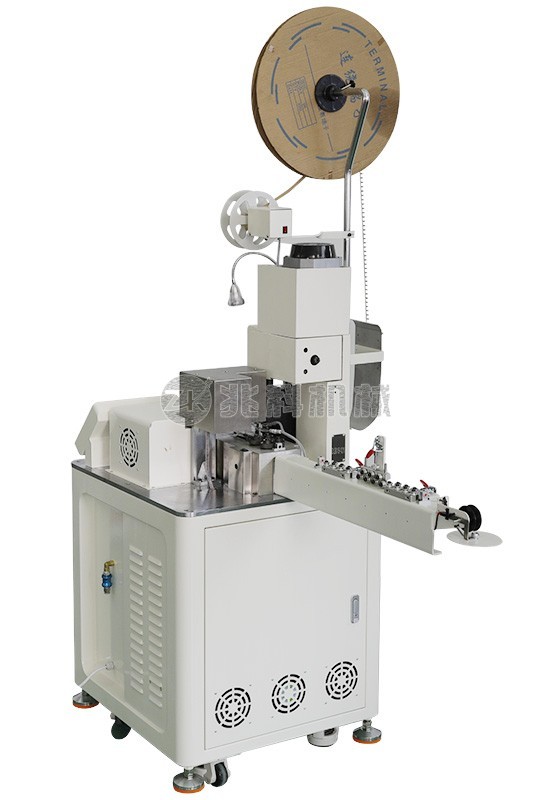

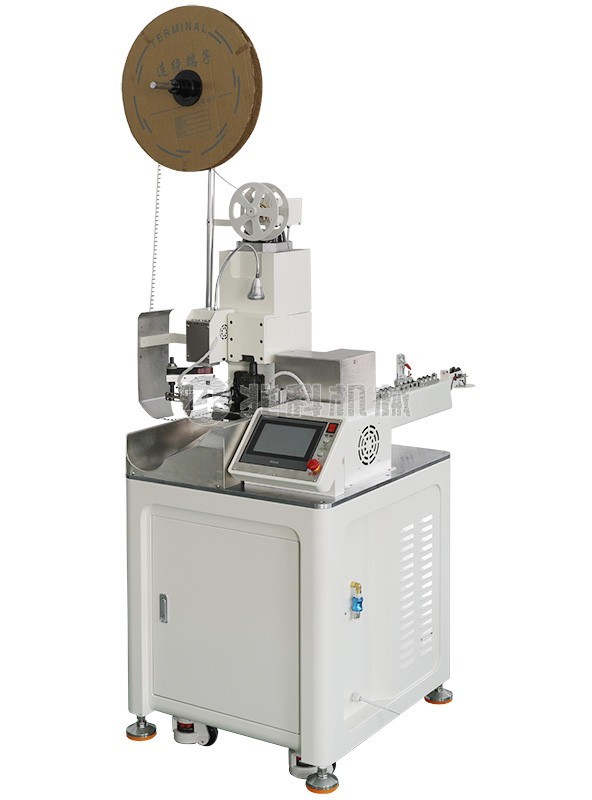

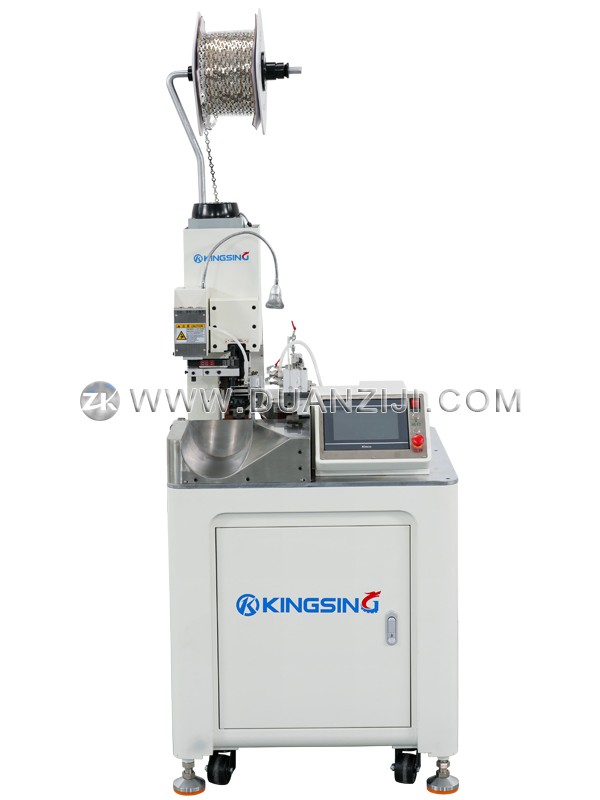

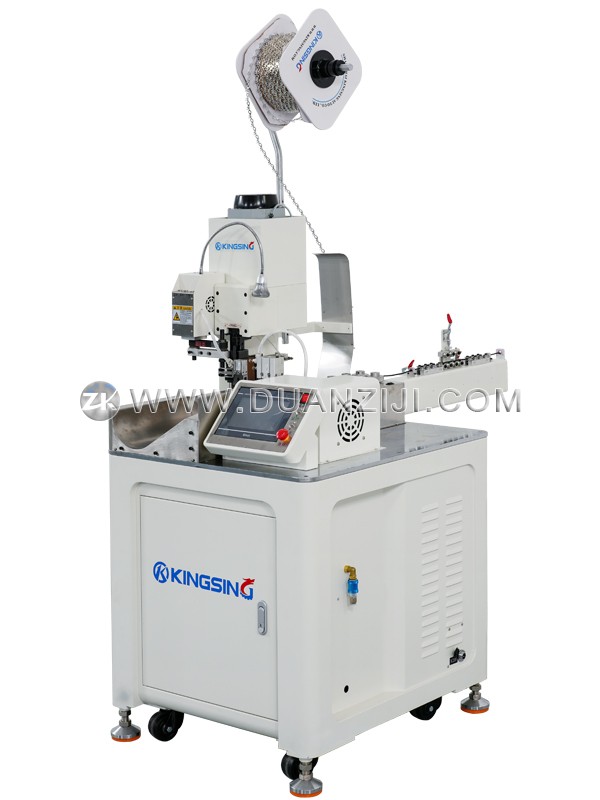

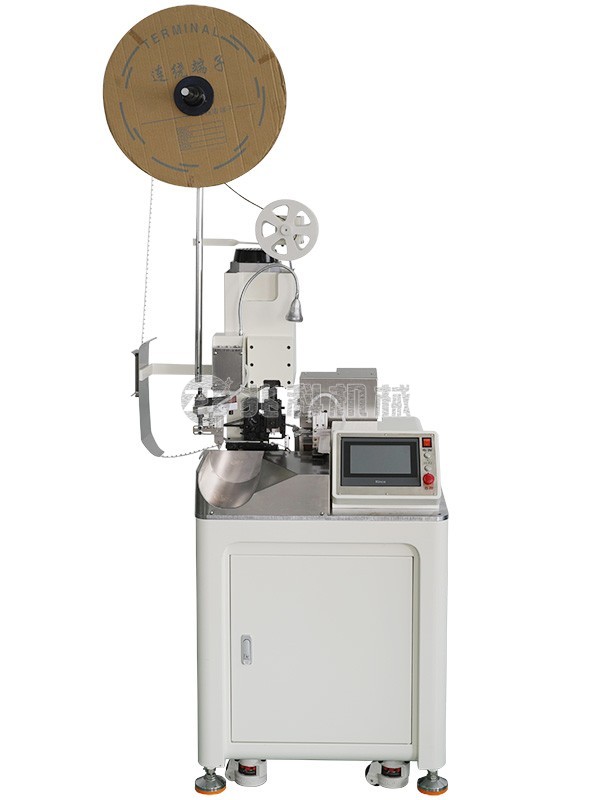

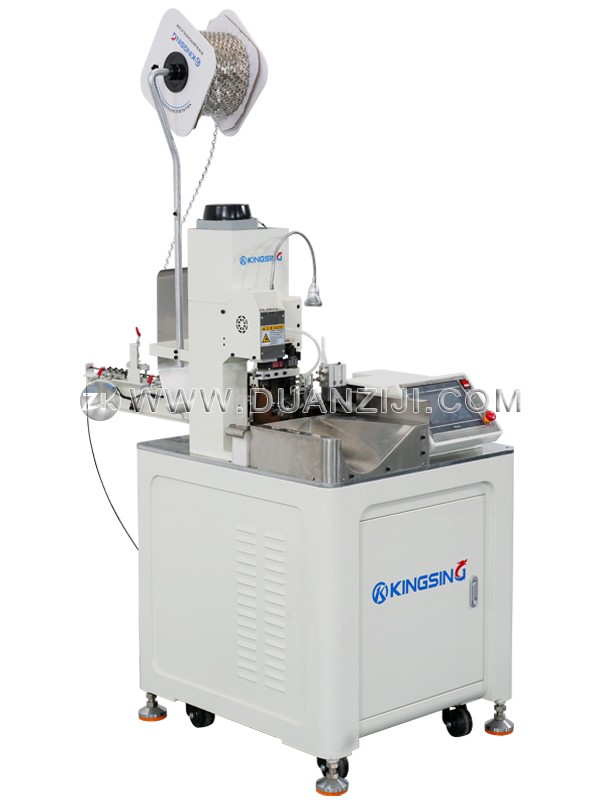

本系列為通用型單頭全自動端子機，共包括3個子型號（詳見技術參數）。本機可將線材定長切斷，一頭剝皮扭線，另一頭打端子。進線口配有3組調直器，可將線材自動拉直，提高機器運行的穩定性。多組送線輪共同送線可以防止線材打滑，提高送線精度。
端子機采用球墨鑄鐵一體成型，整機剛性強，壓接尺寸穩定，壓接行程默認是30mm，采用標準的OTP卡口模具，另外也可以訂制40mm行程的機型，可使用各種歐式模具。還可以選配端子壓力監測儀，實時監測每次壓接過程的壓力曲線變化，當壓力異常時自動報警停機。
一臺機器可以加工多種不同的產品，更換線材和端子時只需更換相應的壓接模具和進線導管即可。彩色觸摸屏操作界面，參數設置直觀易懂，裁線長度、剝皮長度、扭線力度、壓接位置等參數均可在程序中設置。程序記憶功能可將不同產品的加工參數保存到不同的程序號中，切換產品時可以一鍵調出相應的壓接參數。
| 機器型號 | ZK-A103S | ZK-A103T | ZK-A103U |
| 適用線徑 | 0.1~2mm2 | 0.1~2mm2 | 0.1~4mm2 |
| 送線方式 | 四輪送線 | 四輪送線 | 八輪送線 |
| 扭線功能 | 無 | 有 | 無 |
| 最大壓力 | 2T | 2T | 3T |
| 機器凈重 | 260kg | 280kg | 300kg |
| 外形尺寸 | 650*700*1500mm | 650*700*1500mm | 700*800*1500mm |
裁線長度：45~9999mm
剝皮長度：≤15mm（可訂制）
裁線精度：±(0.5+L*2‰) L=裁線長度
壓接行程：30mm（可訂制40mm行程機型）
適用端子：橫送端子、直送端子等
生產效率：4000~5000條/時
操作界面：彩色觸摸屏
選配功能：端子壓力監測儀、長線輸送帶、安全防護罩
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
