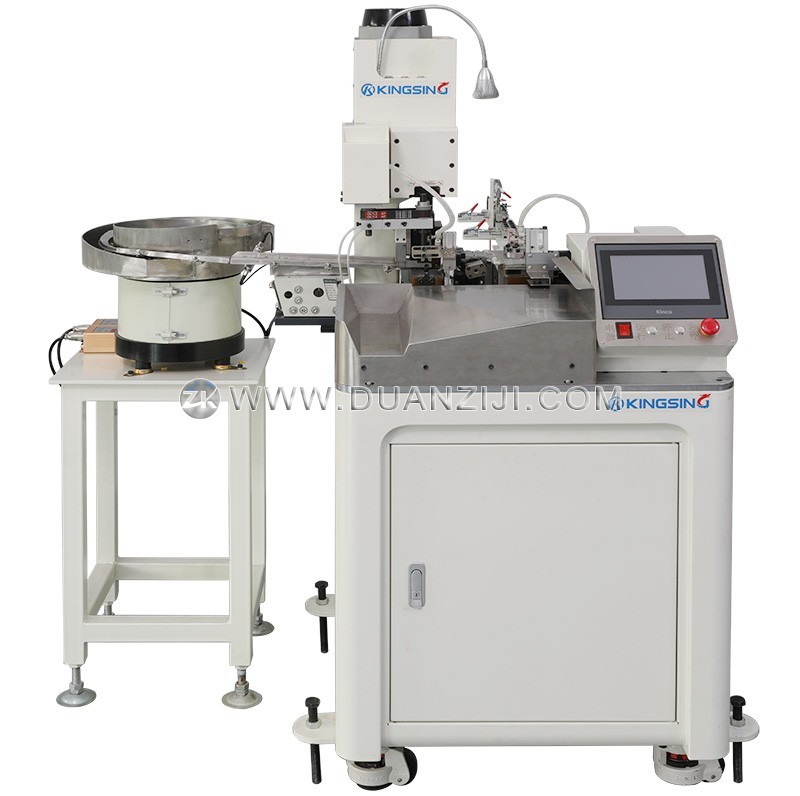

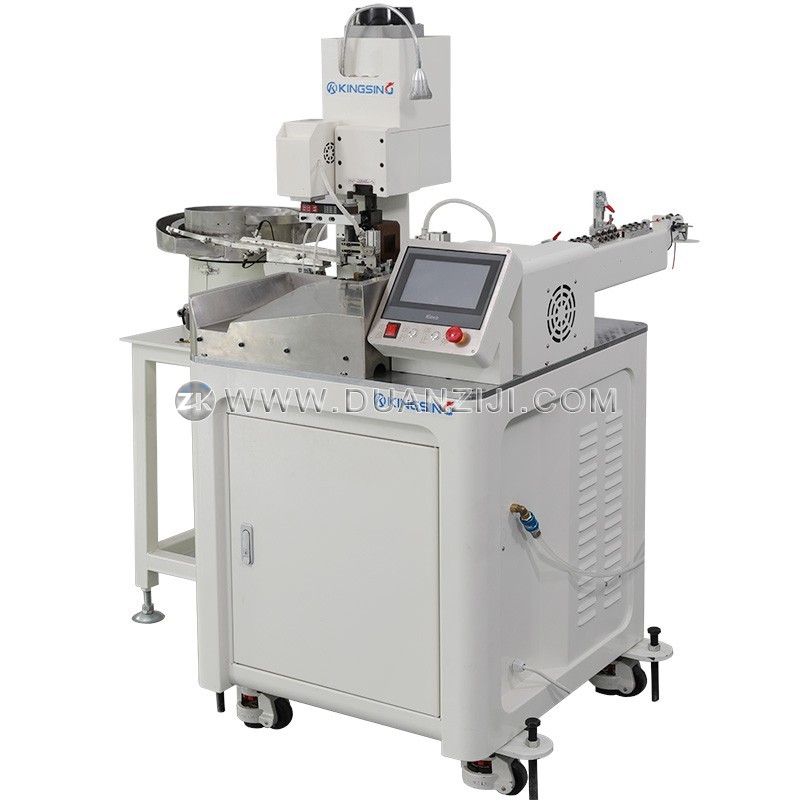

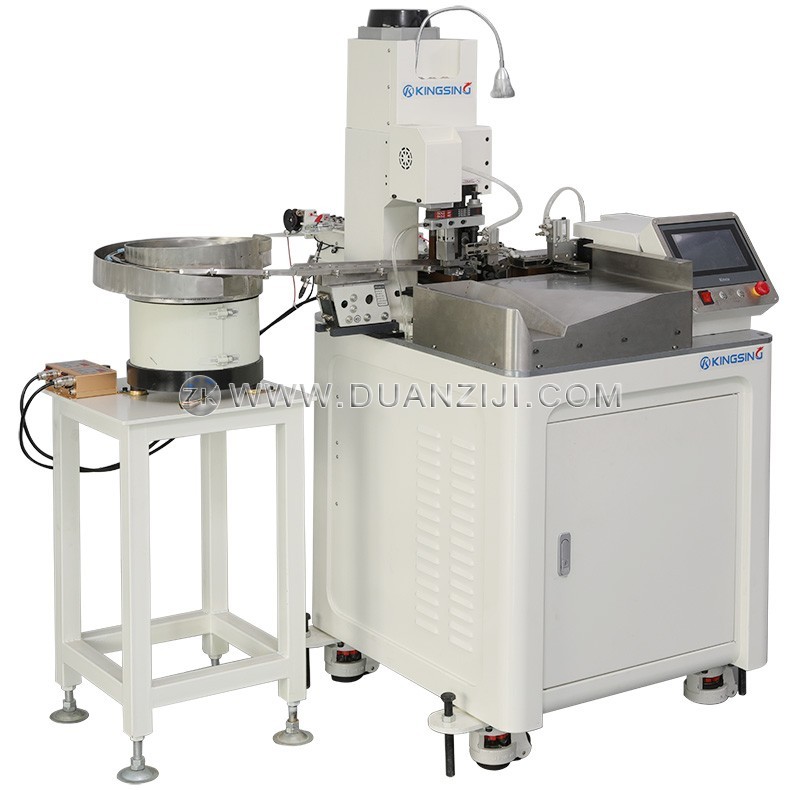

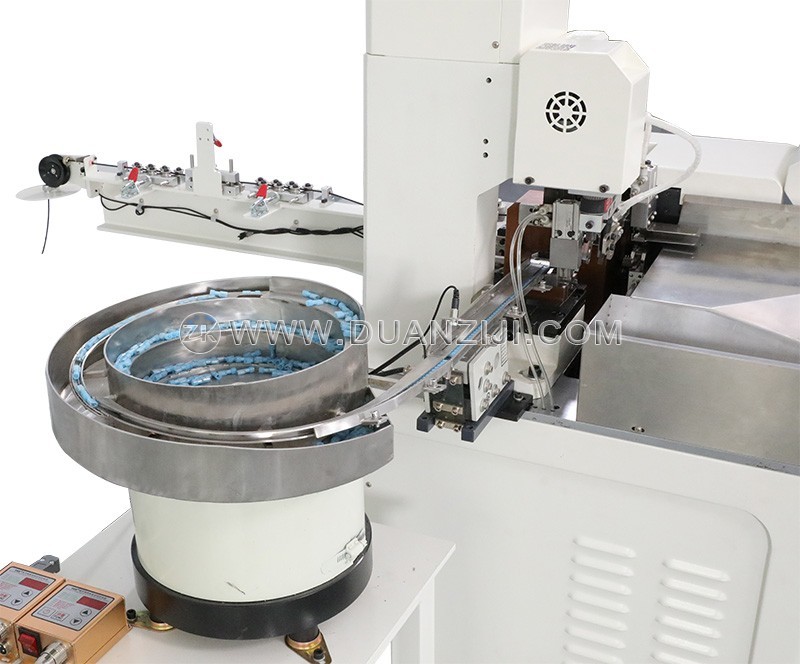

本系列為散裝端子單頭全自動端子機，端子通過振動盤自動送料，共包括4個子型號（詳見技術參數）。本機可將線材定長切斷，一頭剝皮扭線，另一頭打端子，針對閉口端子還可以增加旋轉扭線功能，將銅絲扭好后再插入端子內孔進行壓接，可以有效防止反絲現象。
進線口配有3組調直器，可將線材自動拉直，提高機器運行的穩定性。多組送線輪共同送線可以防止線材打滑，提高送線精度。端子機采用球墨鑄鐵一體成型，整機剛性強，壓接尺寸穩定，壓接行程默認是30mm，采用標準的OTP卡口模具，另外也可以訂制40mm行程的機型，可使用各種歐式模具。還可以選配端子壓力監測儀，實時監測每次壓接過程的壓力曲線變化，當壓力異常時自動報警停機。
一臺機器可以加工多種不同的產品，更換線材和端子時只需更換相應的壓接模具和進線導管即可。彩色觸摸屏操作界面，參數設置直觀易懂，裁線長度、剝皮長度、扭線力度、壓接位置等參數均可在程序中設置。程序記憶功能可將不同產品的加工參數保存到不同的程序號中，切換產品時可以一鍵調出相應的壓接參數。
| 機器型號 | ZK-A105S | ZK-A105T | ZK-A105U | ZK-A105V |
| 線頭扭線 | 無 | 無 | 旋轉扭線 | 旋轉扭線 |
| 線尾扭線 | 無 | 搓線板扭線 | 無 | 搓線板扭線 |
| 適用端子 | 開口端子 | 開口端子、閉口端子 | ||
適用線徑：0.1~2mm2（可訂制4mm2的機型）
最大壓力：2T（可訂制3T機型）
裁線長度：45~9999mm
剝皮長度：≤15mm（可訂制）
裁線精度：±(0.5+L*2‰) L=裁線長度
壓接行程：30mm（可訂制40mm行程機型）
生產效率：2000~3000條/時
操作界面：彩色觸摸屏
選配功能：端子壓力監測儀、長線輸送帶、安全防護罩
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
外形尺寸：700*1000*1470mm
備注：開口端子是指壓接位置是開放式的，銅絲可以直接放在壓接位置的上方進行壓接；閉口端子是指壓接位置是閉合的圓孔，銅絲需要插入內孔后再壓接，為了防止銅絲在插入內孔的過程中出現部份銅絲倒翻的現象，通常需要把銅絲扭在一起后再插入內孔，故壓接此類端子時需要選擇帶旋轉扭線功能的機型。

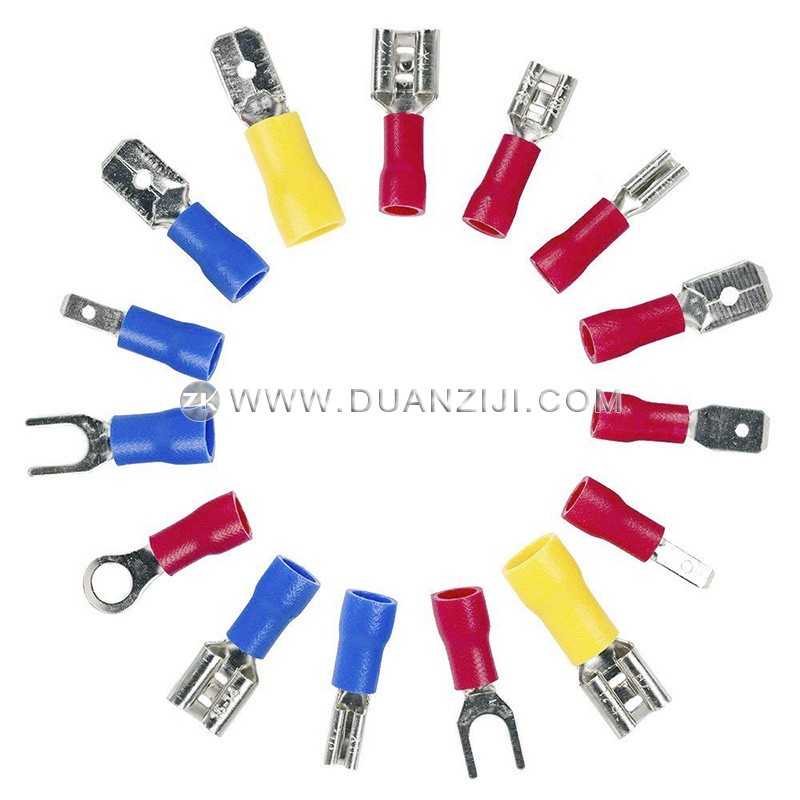

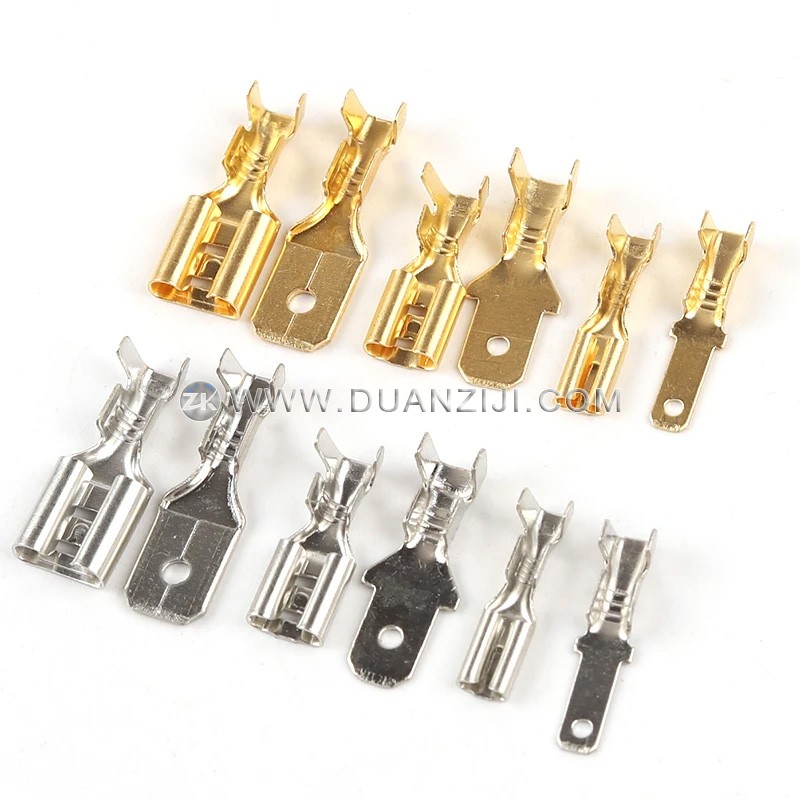

| 開口端子示例 | 閉口端子示例 |
 |  |
