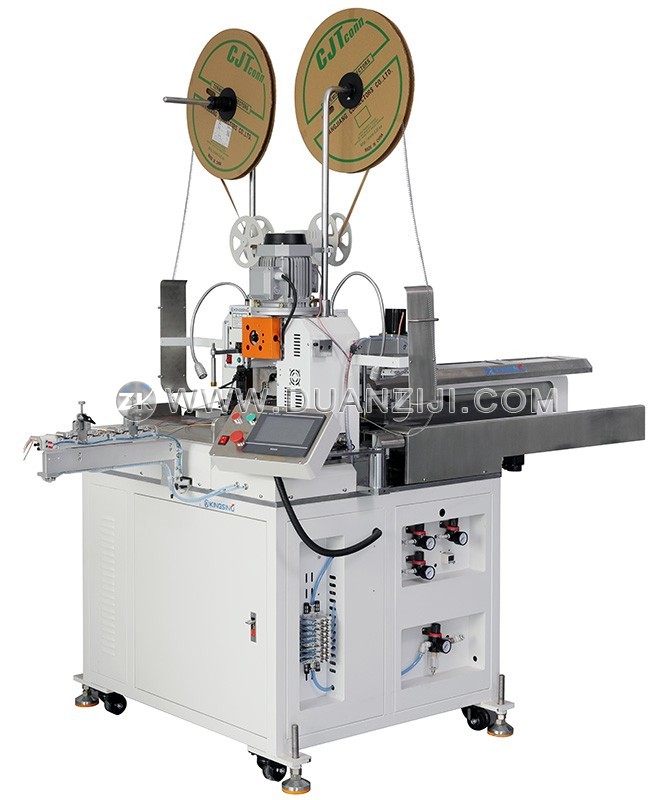

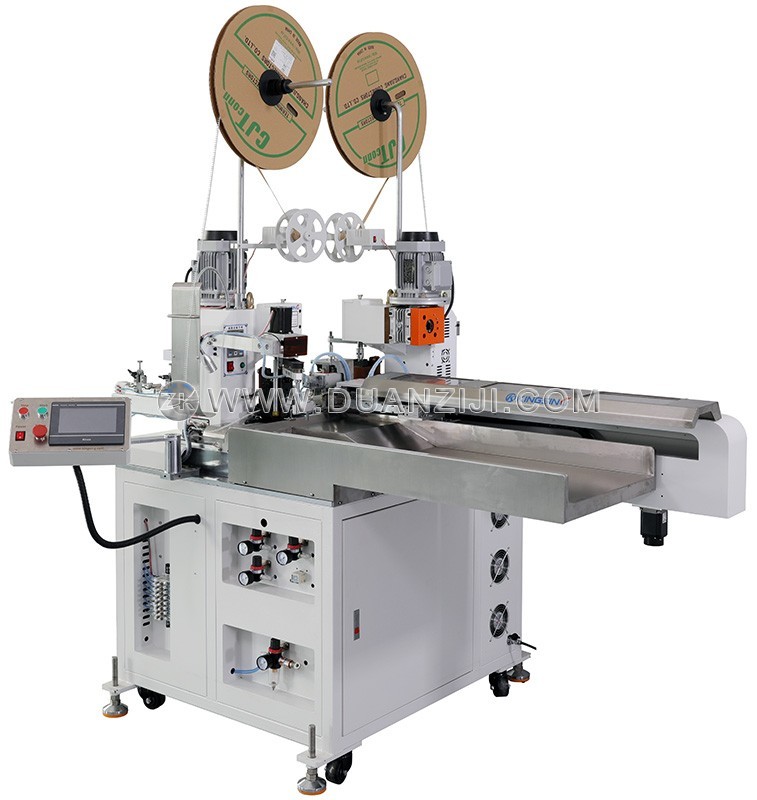

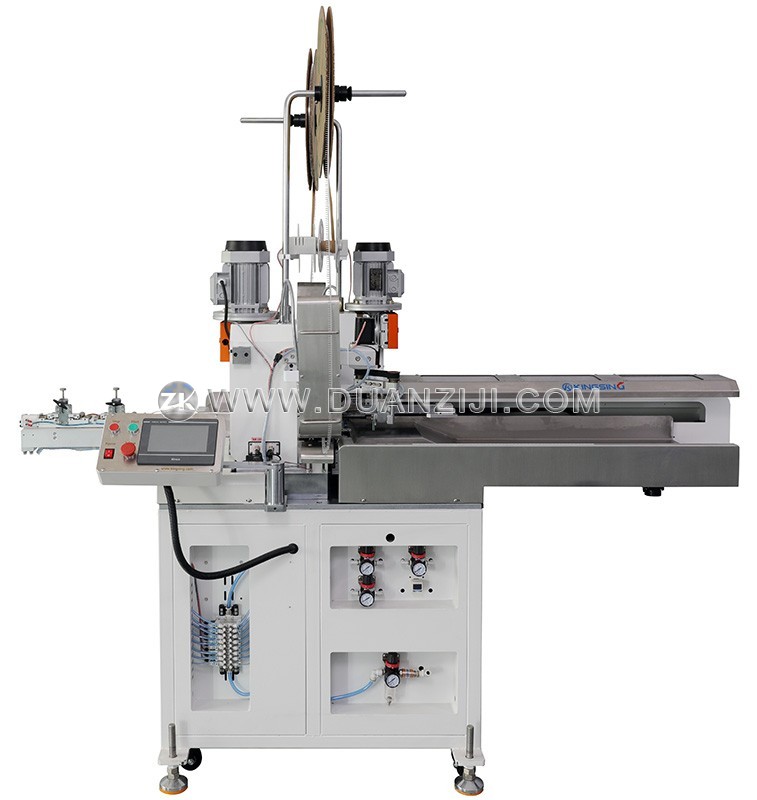

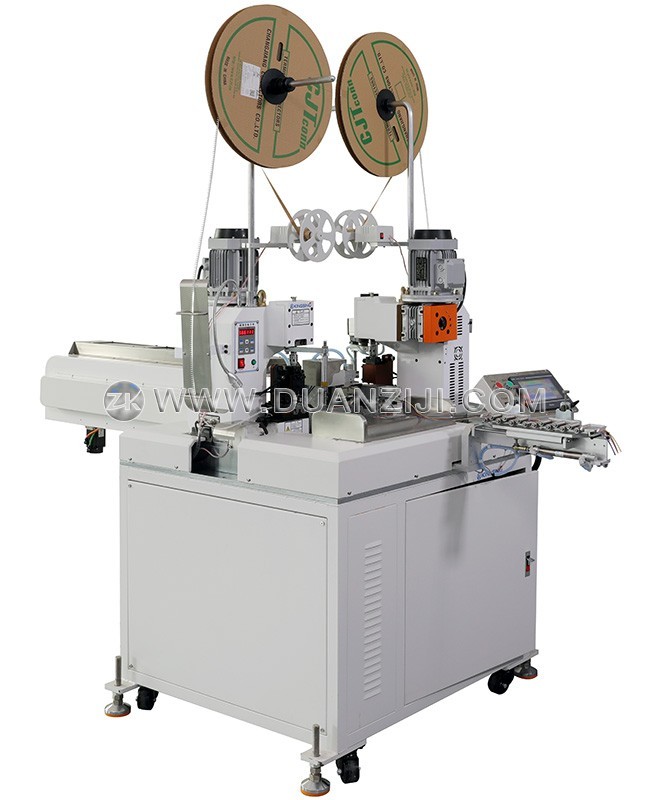

這是一臺五線高速型雙頭全自動端子機，集裁線、剝皮、打端子、絞線等功能于一體，可以同時加工5條線，生產效率高。本機采用拉線夾拉線的方式替代了傳統的滾輪送線，裁線長度精準，線材表面無壓痕，最大裁線長度可以根據需求訂制。另外還可以選配絞線功能，可將2條或2條以上的線材自動絞成麻花線。加工長線時可以選配輸送帶，可將加工好的線材平直整齊地放入收料盤中。
本機做工精密，運動部件采用三菱伺服電機控制，端子機采用球墨鑄鐵一體成型，剛性強，壓接高度穩定?？梢赃x配端子壓力監測儀，實時監測每次壓接過程的壓力曲線變化，當壓力異常時自動報警停機。
采用柔性化設計的理念，一臺機器可以加工多種不同的產品，更換線材和端子時只需更換相應的治具即可。程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數，節省調試時間。
適用線徑：0.1~1.5mm2 （AWG16~30）
裁線長度：40~890mm（可訂制）
剝皮長度：≤8mm
切斷公差：±(0.5+L*2‰)mm L=裁線長度
最大壓力：2.5T
壓接行程：30mm（可訂制40mm行程）
適用端子：橫送端子、直送端子
生產效率：5000~8000條/時
操作界面：彩色觸摸屏
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
機器凈重：350kg
外形尺寸：1500*1080*1650mm
可選配置：端子壓力監測儀、自動絞線功能
