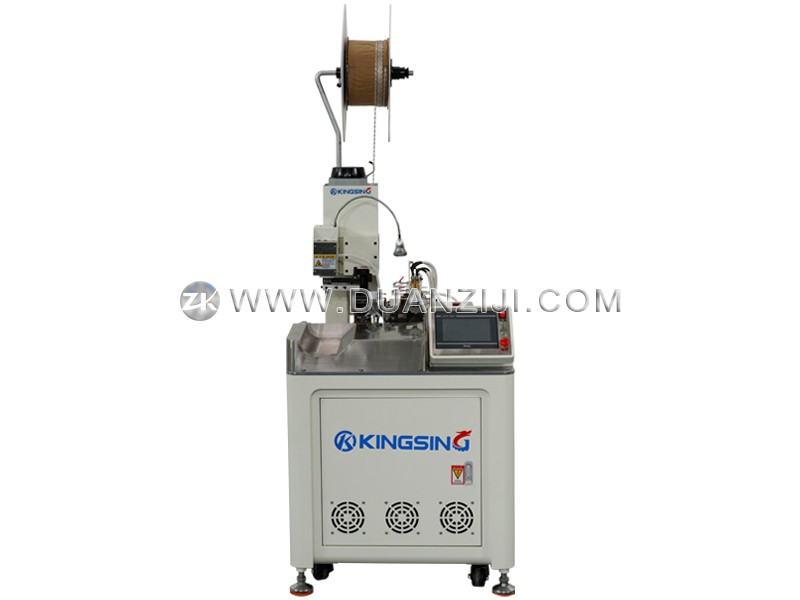

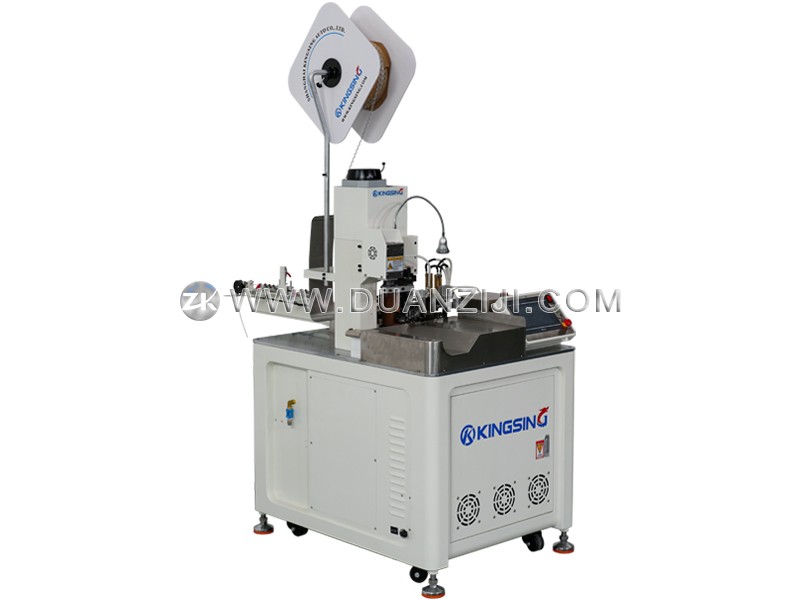

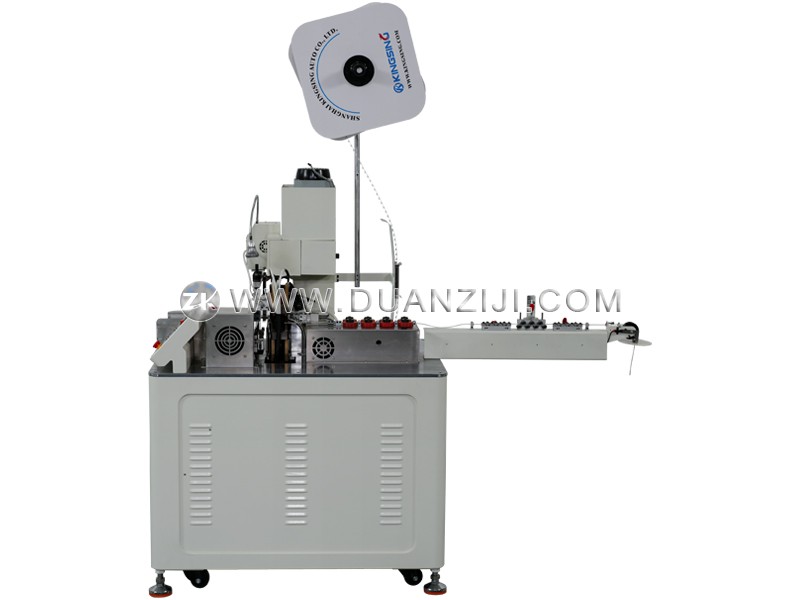

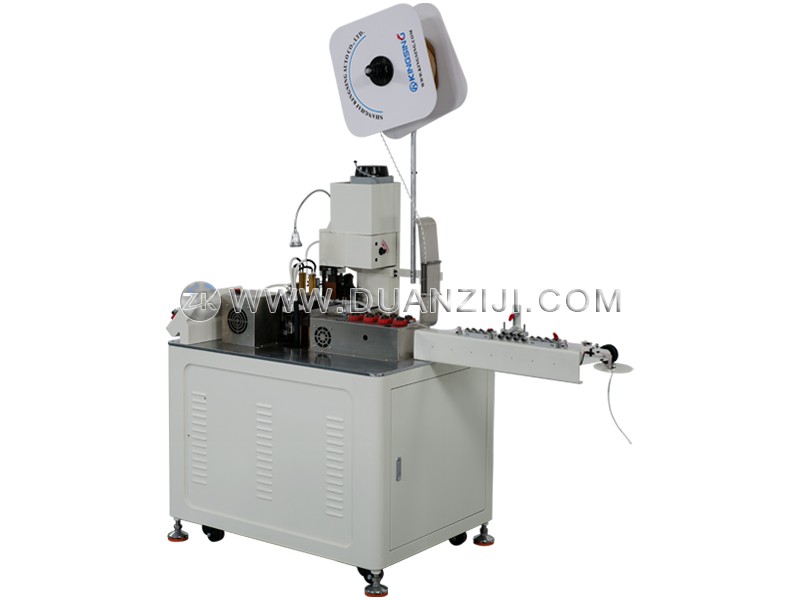

這是一臺熱剝型單頭全自動端子機，專為加工制冷壓縮機的引出線而設計，一頭剝皮，另一頭打端子。本機采用燙線的方式剝線，電熱裝置可將外面的編織層燙開，并把邊緣熱封起來，可解決耐氟線散頭、絨毛難剝的問題。進線口配有3組調直器，可將線材自動拉直，提高機器運行的穩定性。送線機構采用8輪送線，可以防止線材打滑，提高送線精度。
端子機采用球墨鑄鐵一體成型，整機剛性強，壓接尺寸穩定，壓接行程默認是30mm，采用標準的OTP卡口模具，另外也可以訂制40mm行程的機型，可使用各種歐式模具。還可以選配端子壓力監測儀，實時監測每次壓接過程的壓力曲線變化，當壓力異常時自動報警停機。
一臺機器可以加工多種不同的產品，更換線材和端子時只需更換相應的壓接模具和進線導管即可。彩色觸摸屏操作界面，參數設置直觀易懂，裁線長度、剝皮長度、壓接位置等參數均可在程序中設置。程序記憶功能可將不同產品的加工參數保存到不同的程序號中，切換產品時可以一鍵調出相應的壓接參數。
適用線材：耐氟編織線、制冷壓縮機引出線
適用線徑：0.1~2mm2
裁線長度：45~9999mm（特殊長度可訂制）
剝皮長度：≤15mm（可訂制）
裁線精度：±(0.5+L*2‰) L=裁線長度
壓接行程：30mm（可訂制40mm行程機型）
適用端子：橫送端子、直送端子、旗形端子
生產效率：1800~2200條/時
操作界面：彩色觸摸屏
選配功能：端子壓力監測儀、長線輸送帶、安全防護罩
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
機器凈重：300kg
外形尺寸：700*800*1500mm
