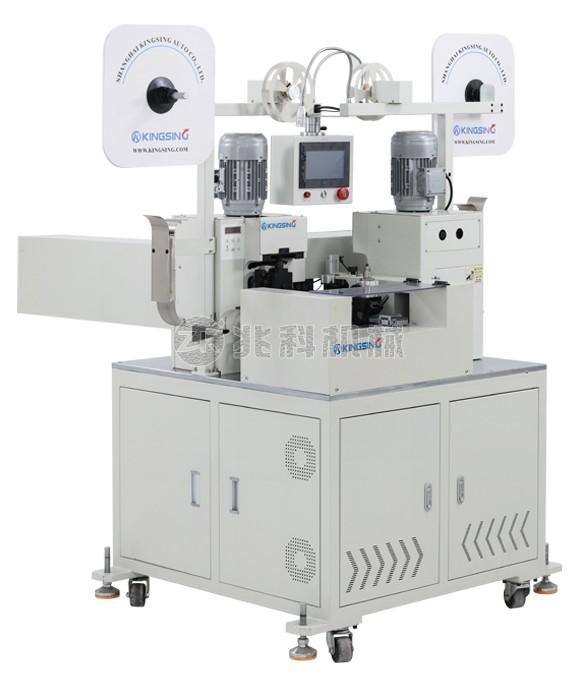

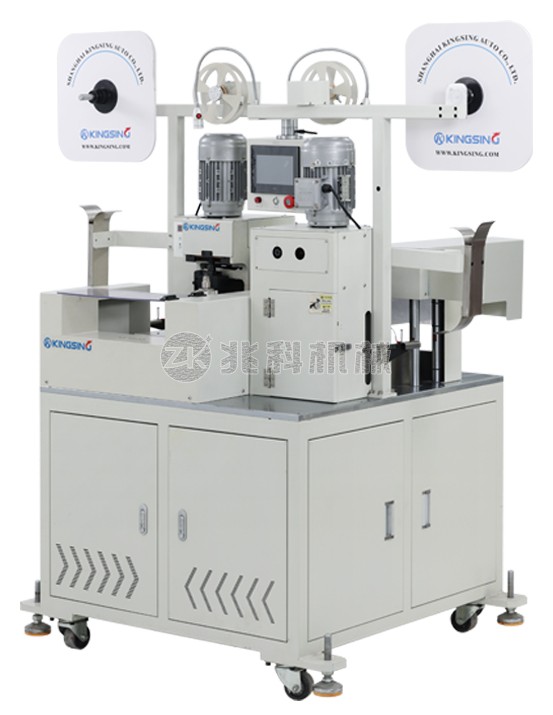

本機專為加工排線而設計，集裁線、剝皮、分線、打端子等功能于一體，最大可加工24Pin的排線。本機也適用于加工普通電子線，最多可同時加工12條電子線，大大提高了生產效率。排線的分線長度可以在程序中設定，軟件還支持跳打功能，可以跳過某一條或多條線不打端子。
整機做工精密，共含有6套伺服電機，拉線、剝皮、平移等機構均采用高精度伺服電機驅動，裁線長度精準，打端子的位置可以進行精細控制。專用的排線壓接模具可自動將每一條線材分出并理直，端子壓接機剛性強，壓接高度穩定，可以選配端子壓接監測儀，實時監測每次壓接過程的壓力曲線變化，壓力異常時自動報警停機。
采用模塊化柔性設計的理念，一臺機器可以加工多種不同的產品，各功能模塊可以在程序中自由開啟或關閉。更換線材時，只需更換相應的壓接模具、分線治具即可。機器用途廣泛，當前產品生產完畢后不會造成機器的閑置浪費，可以輕松切換至生產其他產品。彩色觸摸屏操作界面，程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數，節省調試時間。
適用線材：24Pin以內的排線，雙并線，電子線
適用線徑：0.1~1.0mm2 （AWG28~18）
排線最大寬度：28mm
裁線長度：50~1000mm（可訂制）
剝皮長度：≤8mm
切斷公差：±(0.5+L*2‰)mm L=裁線長度
端子機壓力：2T
壓接行程：30mm（可訂制40mm行程）
適用端子：橫送端子
排線生產效率：700~900條/時（較窄的排線也可以同時加工2條或多條）
電子線生產效率：6000~10000條/時（同時加工10條的效率）
操作界面：彩色觸摸屏
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
機器凈重：500kg
外形尺寸：1920*1520*1750mm
