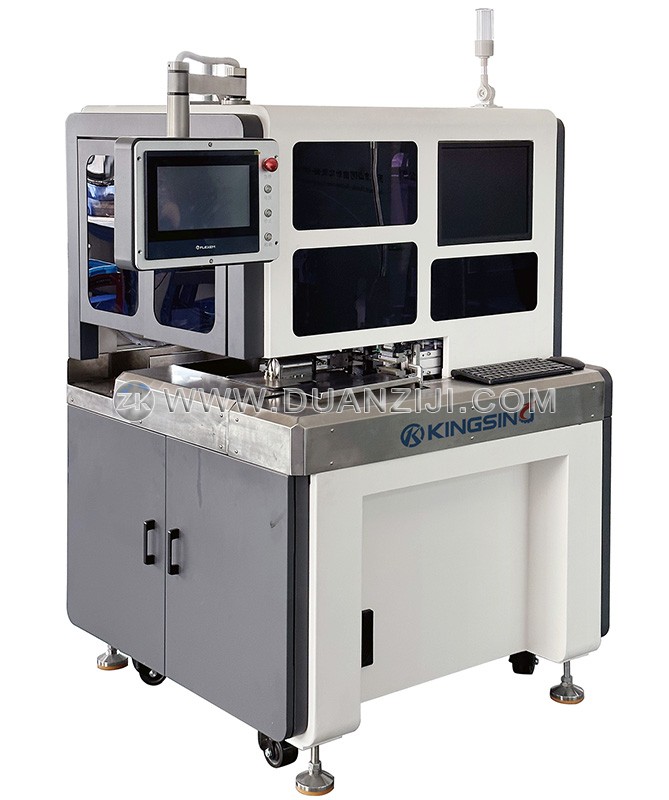

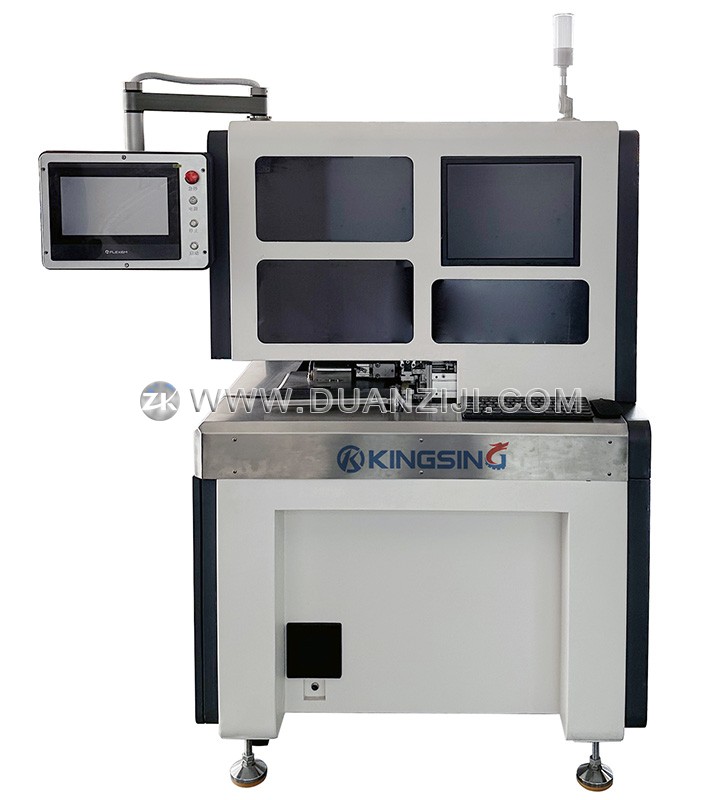

這是一臺半自動多芯護套線剝皮打端子插膠殼設備，操作人員需要手工把芯線按指定的顏色順序卡入治具中，然后機器即可自動完成芯線剪齊、剝皮、壓接端子、插膠殼的動作，膠殼通過振動盤自動送料。本機內置CCD視覺檢測系統，可檢測壓接后的端子外觀、插膠殼后的效果以及芯線的顏色順序等。還可以選配端子壓力監測儀，實時監測每次壓接過程的壓力曲線變化，壓力異常時可以自動報警停機。
整機采用模塊化柔性設計的理念，一臺機器可以輕松加工多種不同的產品。更換端子時，只需更換相應的壓接模具、振動盤送料系統以及相應的穿入治具即可。機器用途靈活度大，當前產品生產完畢后不會造成機器的閑置浪費，可以輕松切換至生產其他產品。護套線的芯線通常有多種顏色，對于芯線數量在3條以上的情況，目前全自動設備很難實現自動將芯線按指定的顏色順序排好，因此本機采用人工排線序的方式解決此問題，然后由機器自動完成其余的工作，大大提高了多芯護套線插膠殼的生產效率。
彩色觸摸屏操作界面，參數設置直觀易懂，程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數，節省調試時間。另外還可以選配支持MES連接的電腦工控系統，內置網絡接口，可通過局域網與MES系統對接，實現遠程讀取或設置參數，遠程下達生產任務等功能。
適用線徑：AWG28~12 (0.1~2.5mm2)
芯線外徑：Φ0.6~2.5mm
線材種類：2~12芯護套線（或排線）
外護套剝皮長度：2~5芯最短34mm，6~12芯最短40mm
芯線剝皮長度：≤10mm（可訂制）
端子類型：連續橫送端子
最大壓力：1.5T
壓接行程：30mm（可訂制40mm行程機型）
操作界面：彩色觸摸屏（可選配電腦工控系統）
內置功能：CCD視覺檢測系統
可選配置：端子壓力監測儀、電腦工控系統
氣壓要求：0.5~0.7Mpa
額定功率：2000W
工作電壓：220V 50/60Hz（可訂制110V）
機器凈重：300kg
外形尺寸：1265*1200*1750mm
