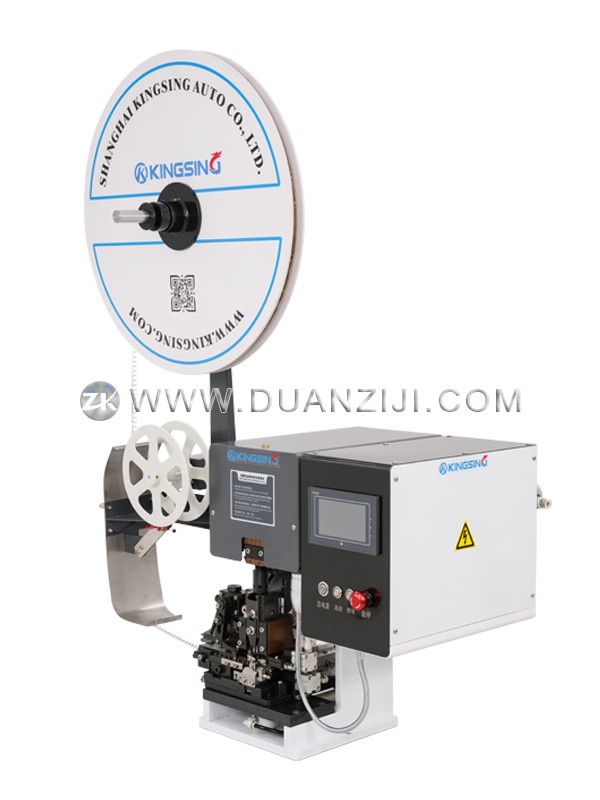

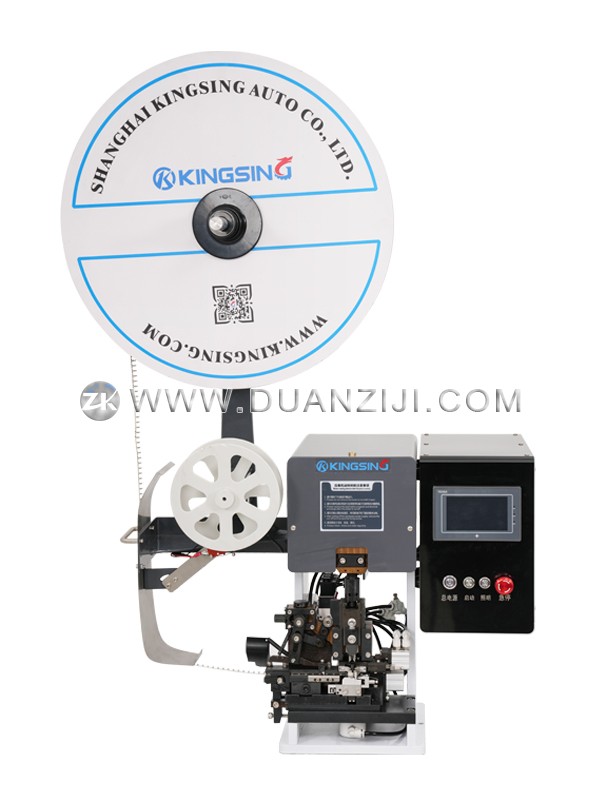

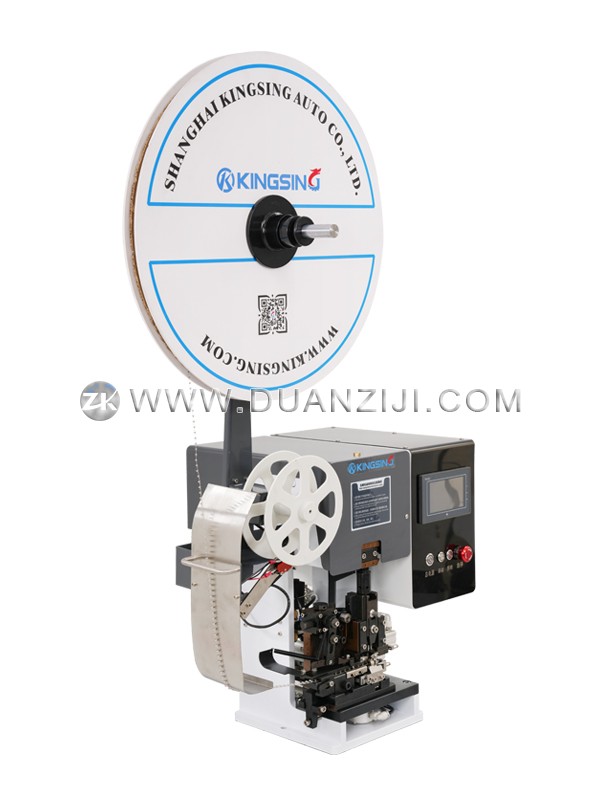

這是一款半自動伺服型連剝帶打端子機，適用于壓接各種橫送端子，壓接過程采用三菱伺服電機精密控制。電線無需預先剝皮，直接將線頭放入壓接位置即可，機器將自動先剝皮再壓接端子。將剝皮和打端子的工藝流程合并在一起可以有效降低人工成本，產品一致性也可得到提升，特別適用于護套線芯線的剝皮打端子操作。
一臺機器可以壓接多種不同的橫送端子，只需更換相應的壓接刀片即可，壓接高度及壓接深度均易于調節。本機的壓接模具可以快速更換，當壓接多種端子時也可以直接更換壓接模具，這樣效率更高，免去調試的時間。
剝皮動作由氣缸傳動，剝皮刀的切線深度可以精準調節，剝皮長度準確，壓接定位精準。廢線皮采用真空吸料的方式自動通過管道排出，端子背紙通過卷紙器自動回收成卷，可以保持工作環境的清潔。
適用線徑：AWG18~32
剝皮長度：1~10mm
誤差范圍：0.05~0.1mm
端子機出力：2.0T
模具行程：30mm
開口高度：215mm
適用端子：橫送端子
壓接馬達：三菱伺服電機
生產效率：1000~2000條/時
氣壓要求：0.4~0.6Mpa
工作電壓：200~240V 50/60Hz
額定功率：750W
機器凈重：70kg
外形尺寸：500*500*550mm
選配功能：
線頭切斷：自動將線頭剪齊，剝皮長度更精準，消除人工放線的誤差。
感應啟動：用感應式啟動替代腳踏開關啟動，線材放到位后自動啟動。
雙線壓接：針對2芯護套線設計，有些小端子可以一次性壓接2個端子。
特殊端子：比如雙料帶端子、料帶在中間的端子等均可非標訂制。
壓力監控：實時監測每次壓接過程的壓力曲線，當壓力異常時自動報警。
