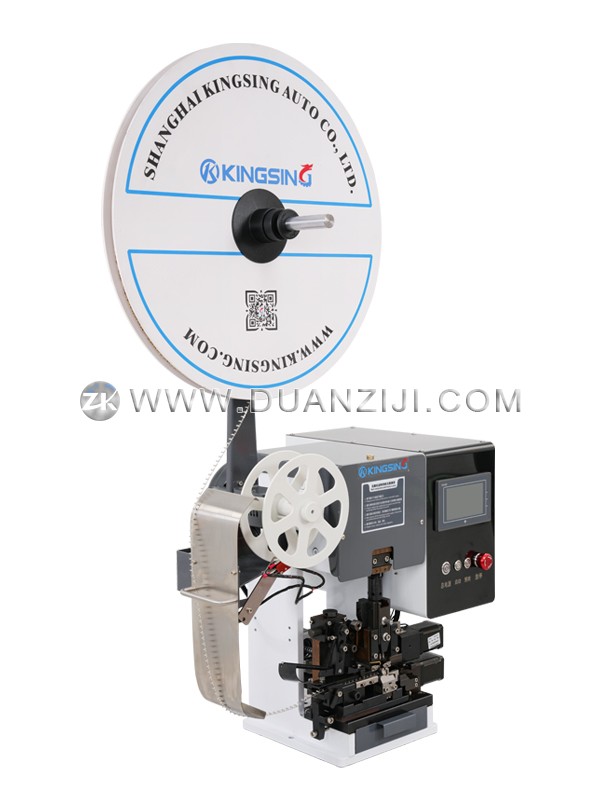

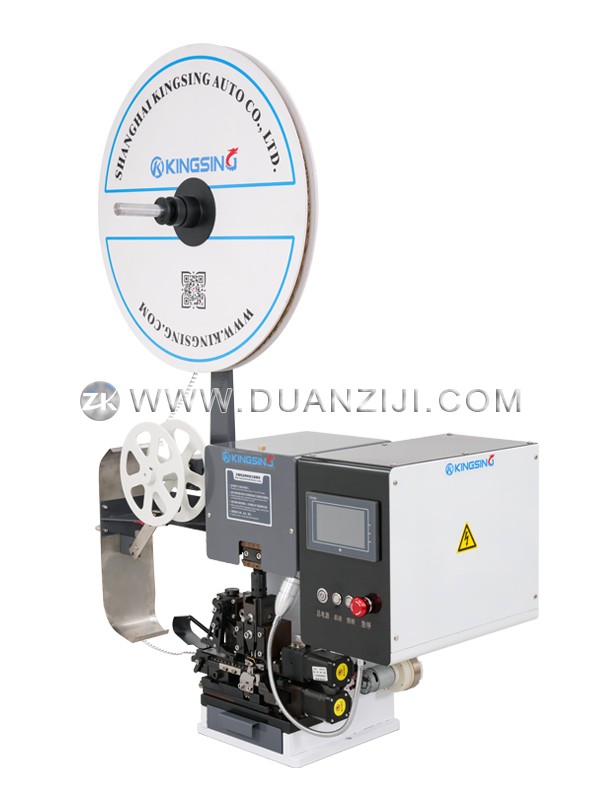

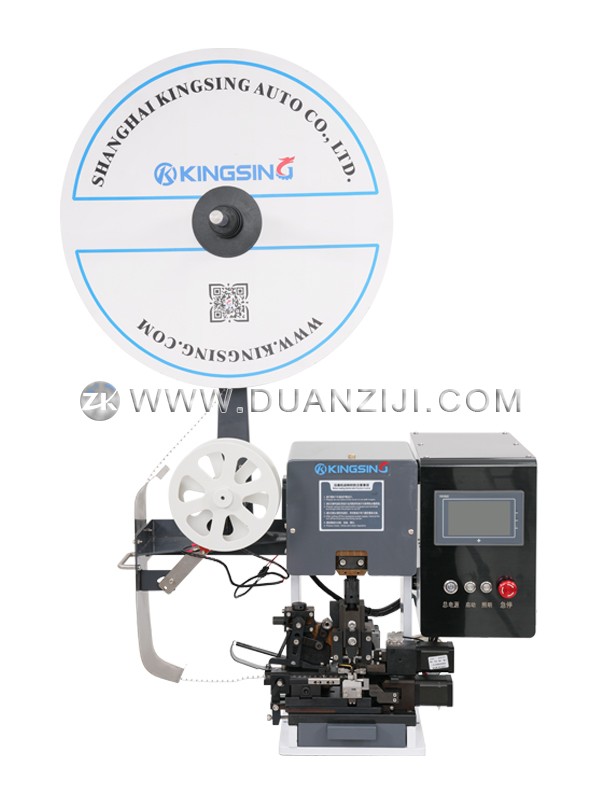

這是一款純電動連剝帶打端子機，插電即可工作，不需要?dú)庠矗m用于壓接各種橫送端子，將線頭放入壓接位置后機器將自動先剝皮再壓接端子，剝皮和打端子的工藝流程合并在一起可以有效降低人工成本，產品一致性也可得到提升，特別適用于護套線芯線的剝皮打端子操作。
一臺機器可以壓接多種不同的橫送端子，只需更換相應的壓接刀片即可，壓接高度及壓接深度均易于調節。本機的壓接模具可以快速更換，當壓接多種端子時也可以直接更換壓接模具，這樣效率更高，免去調試的時間。
本機采用電機替代了所有的氣缸，調節更加簡單。彩色觸摸屏操作界面，切刀深度、剝皮長度、夾線力度、打端位置等參數可以直接在觸摸屏中設置，無需進行機械調節，這大大簡化了一臺機器壓接多種端子時的調試工作。壓接電機采用變頻馬達，具有低噪音、低耗電、速度快、精度高的特點。
端子背紙通過卷紙器自動回收，剝皮刀旁邊配有自動吹氣和吸料裝置，可以把廢線皮吹走，始終保持工作位置的清潔，氣源由本機自動生成，無需外接空氣壓縮機。
適用線徑：AWG16~32
剝皮長度：1~10mm
誤差范圍：0.05~0.1mm
端子機出力：1.5T（可訂制2T、3T機型）
模具行程：30mm
開口高度：215mm
適用端子：橫送端子
生產效率：1000~2000條/時
工作電壓：200~240V 50/60Hz
額定功率：400W
機器凈重：80kg
外形尺寸：530*400*830mm
選配功能：
線頭切斷：自動將線頭剪齊，剝皮長度更精準，消除人工放線的誤差。
感應啟動：用感應式啟動替代腳踏開關啟動，線材放到位后自動啟動。
雙線壓接：針對2芯護套線設計，有些小端子可以一次性壓接2個端子。
特殊端子：比如雙料帶端子、料帶在中間的端子等均可非標訂制。
壓力監控：實時監測每次壓接過程的壓力曲線，當壓力異常時自動報警。
