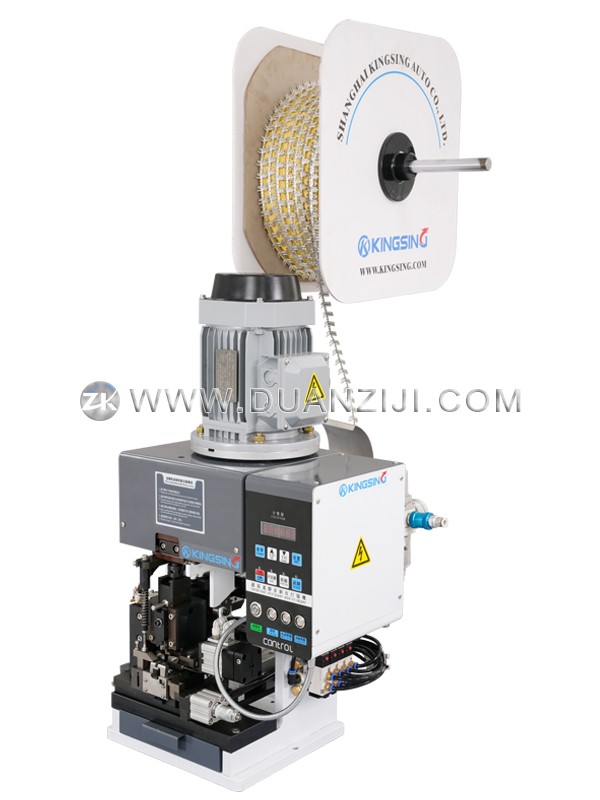

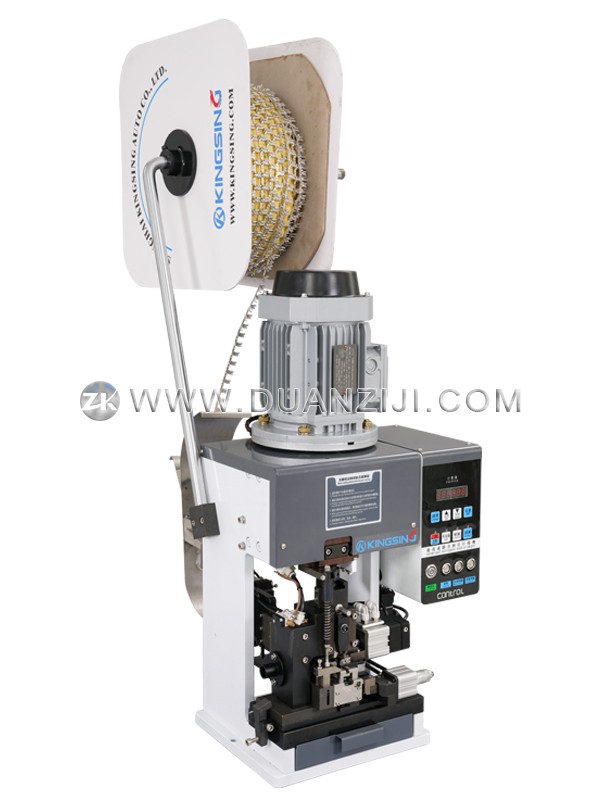

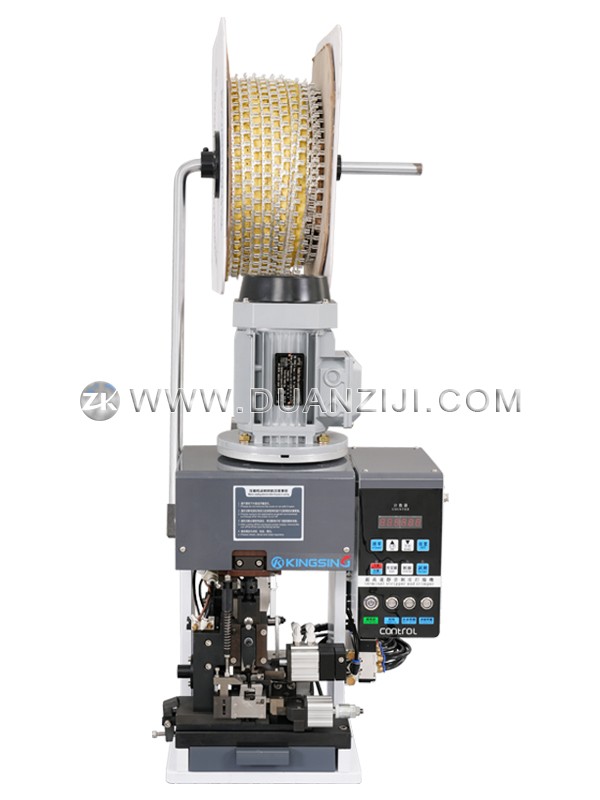

這款連剝帶打端子機專為壓接旗形端子而設計，壓接力度可達3T，可以壓接各種旗形端子，一機可以壓接多種不同的端子，只需更換相應的模具即可。電線無需預先剝皮，直接將線頭放入壓接位置即可，機器將自動先剝皮再壓接端子。將剝皮和打端子的工藝流程合并在一起可以有效降低人工成本，產品一致性也可得到提升，特別適用于護套線芯線的剝皮打端子操作。
本機采用變頻馬達進行精密控制，具有低噪音、低耗電、速度快、精度高的特點。壓力可達3T，最大可加工1.5mm2的線材。剝皮動作由氣缸傳動，剝皮刀的切線深度可以精準調節，剝皮長度準確，壓接定位精準。廢線皮采用真空吸料的方式自動通過管道排出，可以保持工作環境的清潔。
可選配端子壓力監測儀，實時監測每次壓接過程的壓力曲線變化并與標準樣本比對，當壓力變化超出許可的范圍后自動報警，可有效排除不良品，比如斷銅絲、銅絲飛出、壓接深度異常、刀片破損等導致的不良均可自動檢出。
下載: (1)
適用線徑：AWG16~32
剝皮長度：1~10mm
誤差范圍：0.05~0.1mm
端子機出力：3.0T
模具行程：35mm
適用端子：旗形端子
生產效率：1000~2000條/時
氣壓要求：0.4~0.6Mpa
工作電壓：200~240V 50/60Hz
額定功率：1100W
機器凈重：85kg
外形尺寸：500*420*700mm
