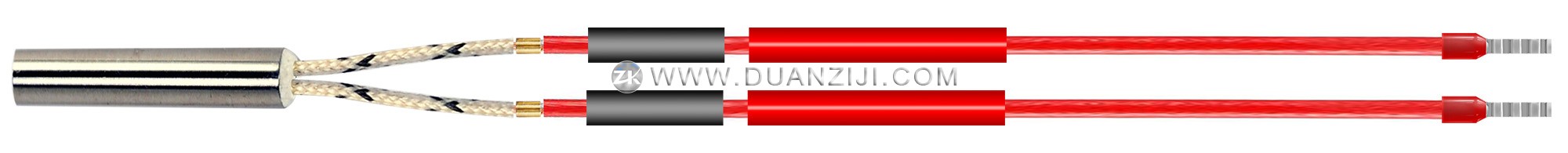

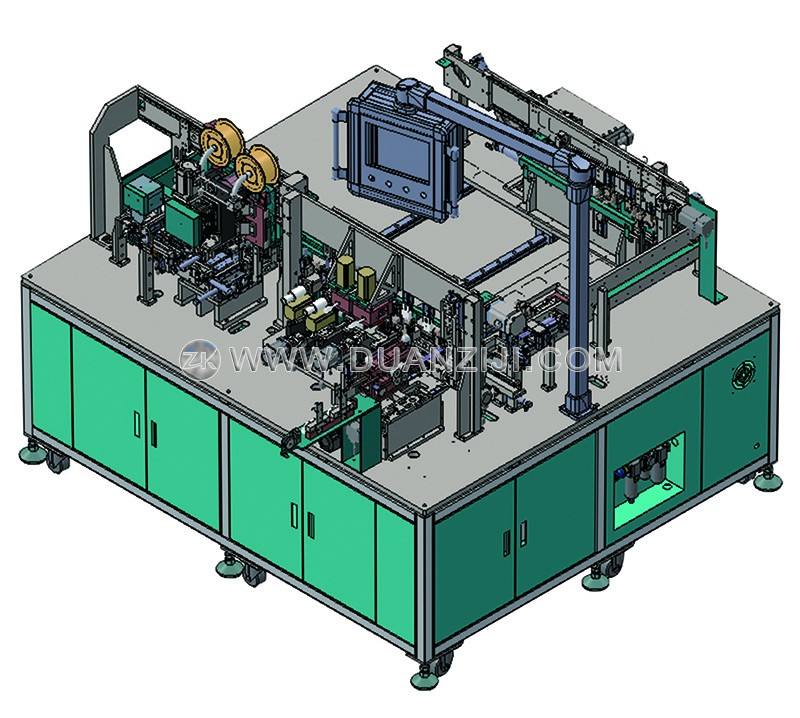

本機專為發熱管引腳和電線的鉚接而設計，發熱管通過振動盤自動送料，并通過轉盤式機構依次送到多個工位進行處理，包括引腳校正、成型、裁切長度等，然后發熱芯的2條引線分別與2條電線用銅帶鉚壓在一起，并在電線上穿入2種不同的套管，電線的另外一頭剝皮扭線后壓接管形絕緣端子，扭線可以有效防止銅絲穿入端子內孔時出現反絲的現象，散裝端子通過振動盤自動送料。
銅帶鉚壓機構采用高精度伺服電機驅動，雙打式銅帶機可以一次性完成兩個點位的銅帶鉚接。銅帶機采用球墨鑄鐵一體成型，整機剛性強，壓接精度高。另外可以選配端子壓力監測儀，實時監控每次壓接的壓力曲線變化，當壓力異常時可以自動報警停機。
使用銅帶鉚壓接線相比于傳統的焊錫接線或端子接線的方式成本更低，經濟且環保，銅帶鉚壓過程中無廢料產生，銅帶經過特殊的紋路處理，鉚壓后的產品拉力強，品質穩定可靠。本機以其卓越的性能成為NTC電阻絲接線行業的利器。
最大壓力：2T（可訂制3T機型）
適用線材：AWG24~16
電線數量：1對4鉚接（更多數量可訂制）
剝皮長度：0~10mm（可訂制）
裁線精度：±(0.1+L*2‰) L=裁線長度
套管長度：≤100mm
銅帶寬度：1~8mm
銅帶厚度：0.2~0.5mm
壓接精度：±0.05mm
生產效率：600~1500條/時
操作界面：彩色觸摸屏
檢測功能：電線打結、缺線、端子有無、空氣壓力等
選配功能：壓力監測儀、安全防護罩等
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
額定功率：2500W
外形尺寸：1600*1800*2000mm
