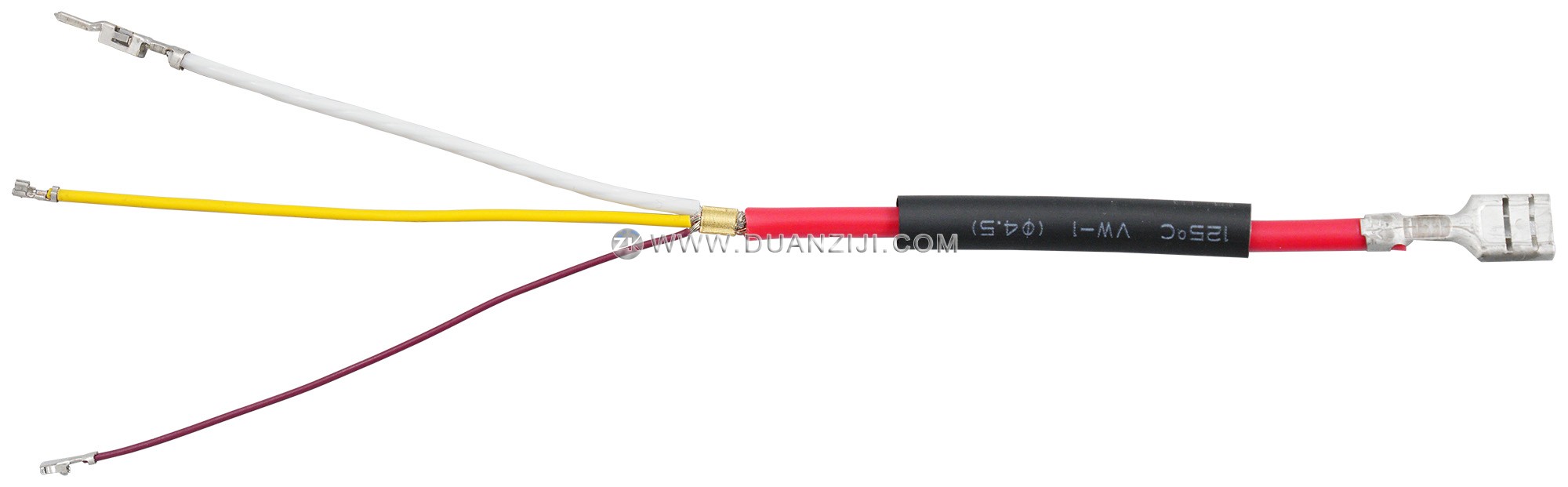

本機專為一條線與多條線的相互對接而設計，最多支持1條線與3條線對接（可根據要求訂制）。四條線分別由四套獨立的送線機構送線，按指定長度切斷并兩頭剝皮，其中一條線與另外三條線用銅帶合壓在一起，每條電線的另外一頭均可以壓接端子。

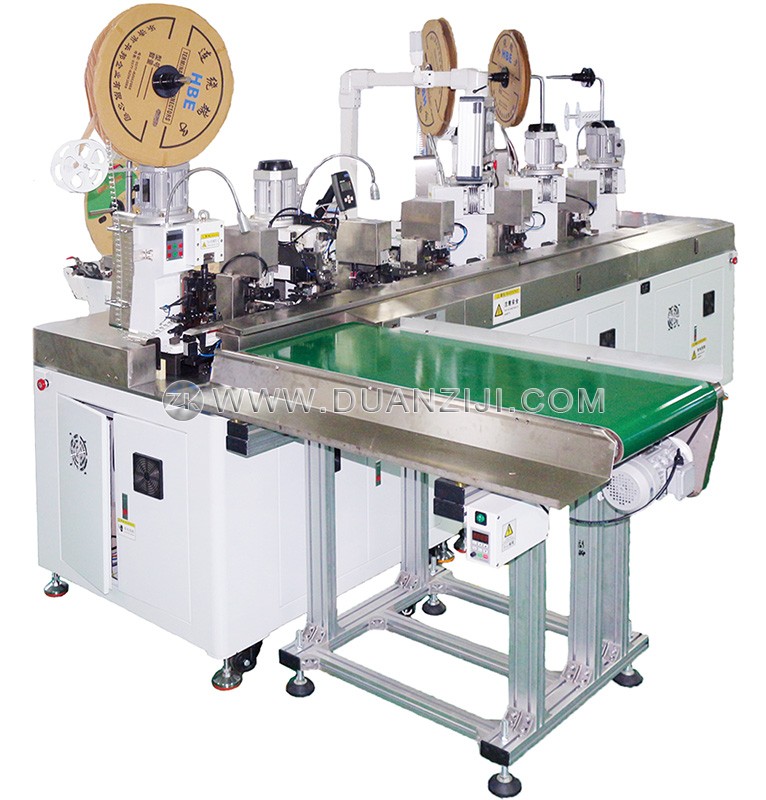

本機內置4臺端子壓接機和1臺銅帶鉚壓機，銅帶機用于將4條線合壓在一起，4臺端子機可以在4條電線的另外一頭分別壓接不同的端子。支持自動穿熱縮管功能，盤裝熱縮管可以按指定長度切斷并自動套在線材上。
銅帶機采用球墨鑄鐵一體成型，整機剛性強，壓接精度高。另外可以選配端子壓力監測儀，實時監控每次壓接的壓力曲線變化，當壓力異常時可以自動報警停機，確保產品質量。
使用銅帶鉚壓接線相比于傳統的焊錫接線或端子接線的方式成本更低，經濟且環保，銅帶鉚壓過程中無廢料產生，銅帶經過特殊的紋路處理，鉚壓后的產品拉力強，品質穩定可靠。
最大壓力：2T（可訂制3T機型）
適用線材：AWG28~12
裁線長度：≥45mm
剝皮長度：0~16mm（可訂制）
裁線精度：±(0.1+L*2‰) L=裁線長度
套管長度：≤100mm
銅帶寬度：1~8mm
銅帶厚度：0.2~0.5mm
壓接精度：±0.05mm
生產效率：700~1300條/時
操作界面：彩色觸摸屏
檢測功能：電線打結、缺線、端子有無、空氣壓力等
選配功能：壓力監測儀、安全防護罩等
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
額定功率：3000W
機器凈重：1200kg
外形尺寸：3650*3270*2200mm
