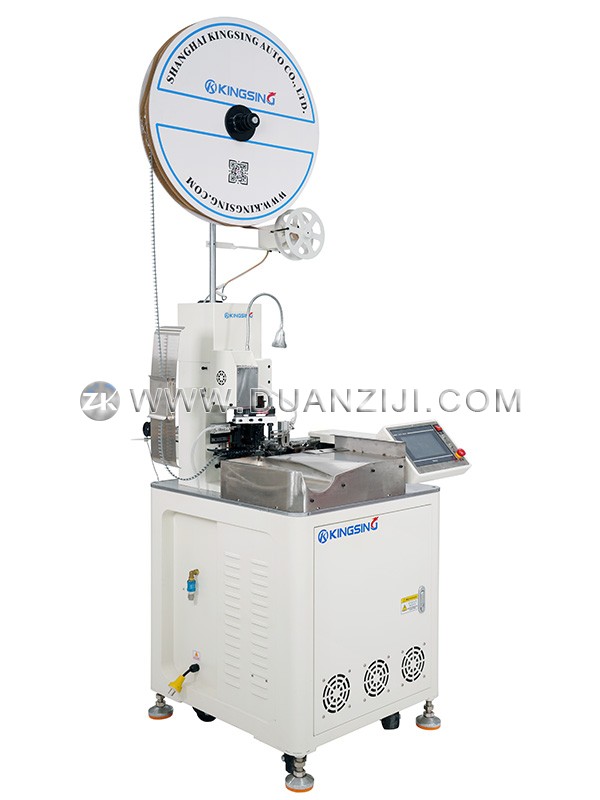

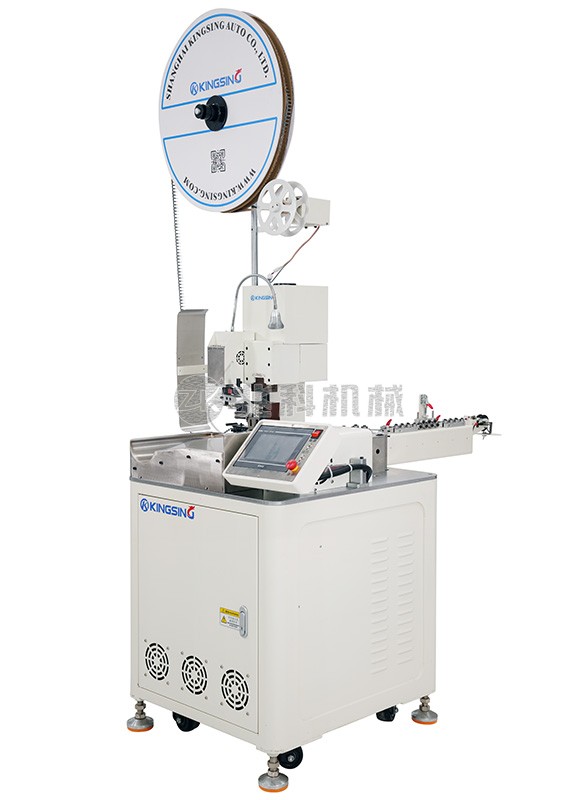

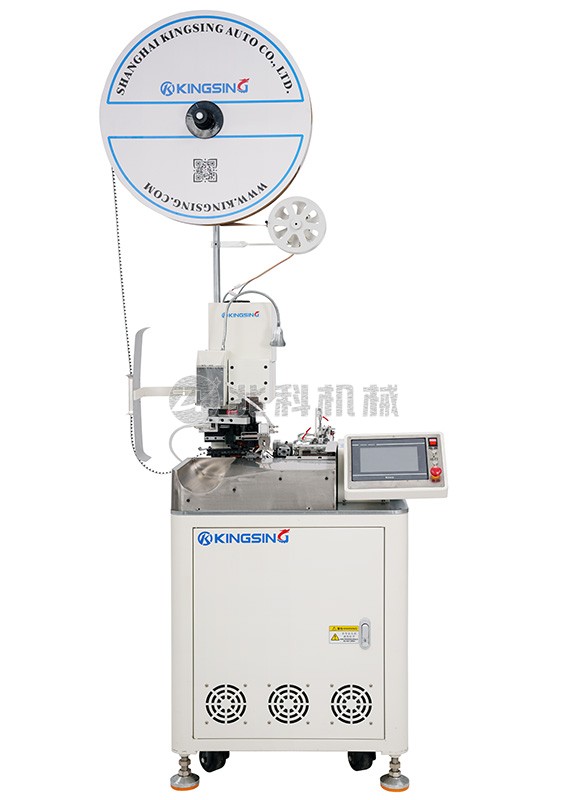

本系列專為壓接盤裝管形絕緣端子而設計，共包裝2個子型號（詳見技術參數）。此類端子需要在剝線后將銅絲插入端子內孔再壓接，本機帶有旋轉扭線機構，可將銅絲先扭在一起后再插入端子內孔中，可以有效防止反絲。本機也適用于壓接常規的橫送端子、直送端子等。
進線口配有3組調直器，可將線材自動拉直，提高機器運行的穩定性。四輪送線機構可以防止線材打滑，提高送線精度。端子機采用球墨鑄鐵一體成型，整機剛性強，壓接尺寸穩定?？梢赃x配端子壓力監測儀，實時監測每次壓接過程的壓力曲線變化，當壓力異常時自動報警停機。
一臺機器可以加工多種不同的產品，更換線材和端子時只需更換相應的壓接模具和進線導管即可。彩色觸摸屏操作界面，參數設置直觀易懂，裁線長度、剝皮長度、扭線力度、壓接位置等參數均可在程序中設置。程序記憶功能可將不同產品的加工參數保存到不同的程序號中，切換產品時可以一鍵調出相應的壓接參數。
| 機器型號 | ZK-A104S | ZK-A104T |
| 線頭扭線 | 旋轉扭線 | 旋轉扭線 |
| 線尾扭線 | 無 | 搓線板扭線 |
適用端子：盤裝管形絕緣端子、橫送端子、直送端子
適用線徑：0.1~2mm2（可訂制4mm2的機型）
最大壓力：2T（可訂制3T機型）
裁線長度：45~9999mm
剝皮長度：≤15mm（可訂制）
裁線精度：±(0.5+L*2‰) L=裁線長度
壓接行程：30mm（可訂制40mm行程機型）
適用端子：管形絕緣端子、橫送端子、直送端子
生產效率：3000~4000條/時
操作界面：彩色觸摸屏
選配功能：端子壓力監測儀、長線輸送帶、安全防護罩
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
