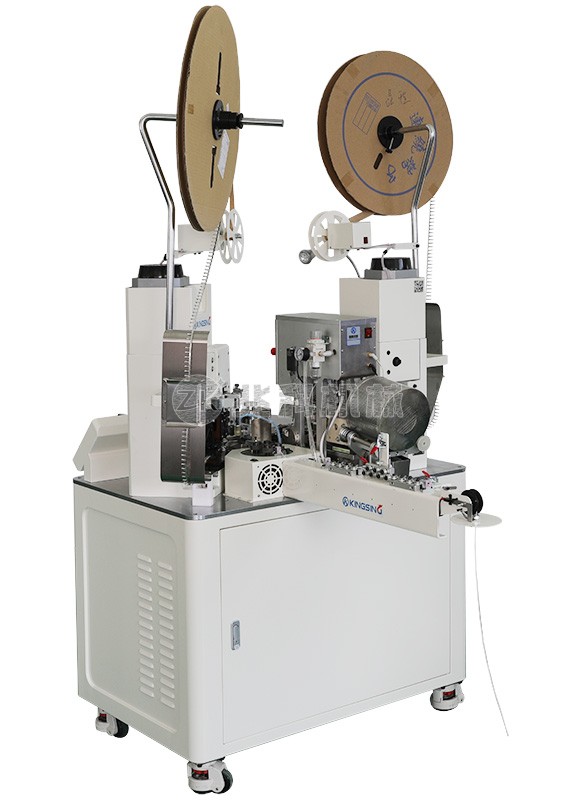

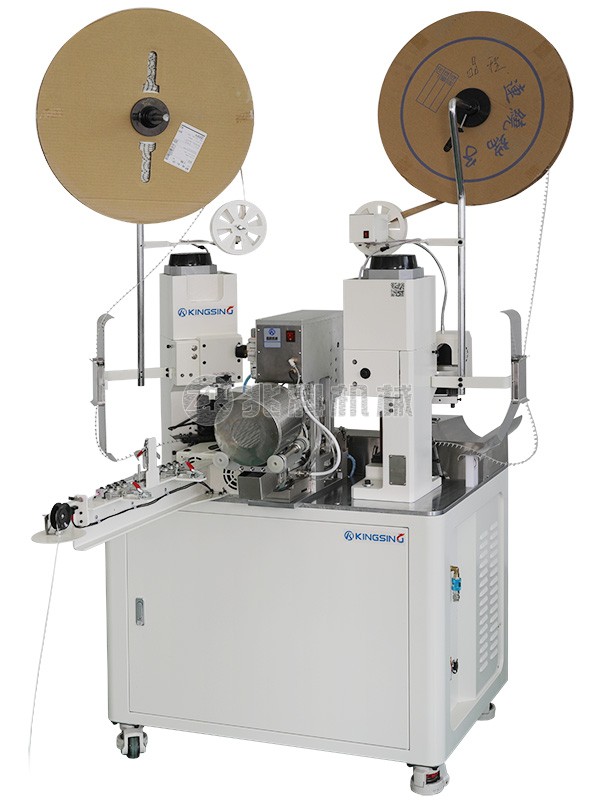

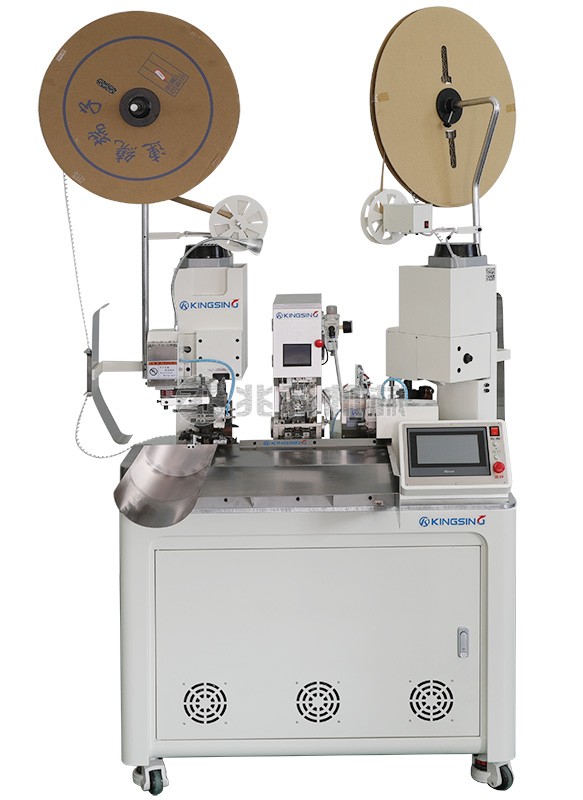

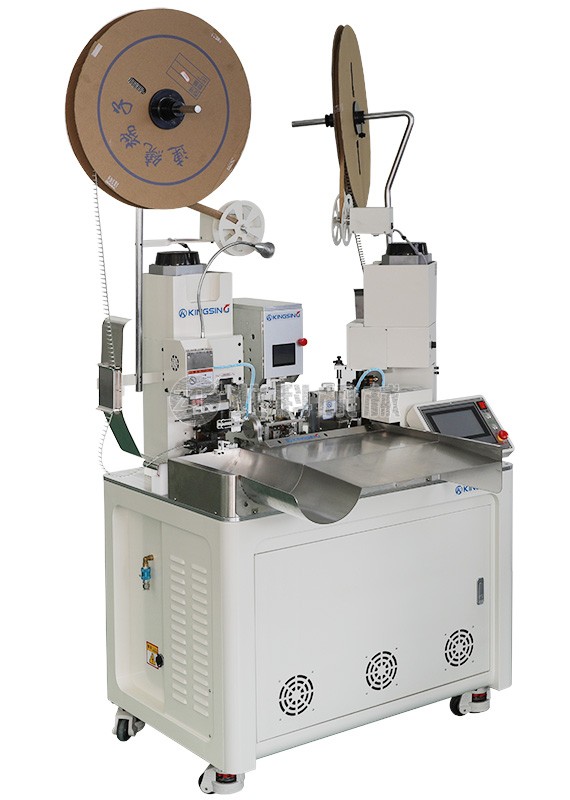

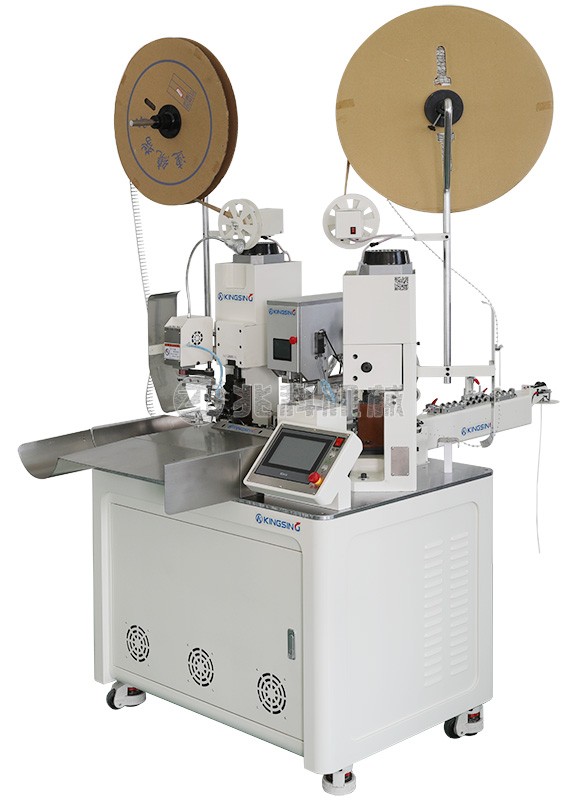

這是一臺經濟型雙頭打端子單頭穿防水塞端子機，集裁線、剝皮、穿防水塞、打端子等功能于一體，防水塞通過自動送料系統自動送料。一臺機器可以加工多種不同的產品，更換防水塞時只需更換相應的軌道治具即可，可以幾分鐘內完成產品切換。
端子機采用球墨鑄鐵一體成型，整機剛性強，壓接尺寸穩定，壓接行程默認是30mm，采用標準的OTP卡口模具，另外也可以訂制40mm行程的機型，可使用各種歐式模具。還可以選配端子壓力監測儀，實時監測每次壓接過程的壓力曲線變化，當壓力異常時自動報警停機。
彩色觸摸屏操作界面，參數設置直觀易懂，裁線長度、剝皮長度、穿防水塞位置、壓接位置等參數均可在程序中設置。各功能模塊可以在程序中自由開啟或關閉，比如可以關閉穿防水塞功能把本機作為雙頭全自動端子機使用。程序記憶功能可將不同產品的加工參數保存到不同的程序號中，切換產品時可以一鍵調出相應的壓接參數。
適用線徑：0.1~2mm2 （AWG28~14）
裁線長度：50~9999mm
剝皮長度：≤10mm
切斷公差：±(0.5+L*2‰)mm L=裁線長度
最大壓力：2T（可選配3T機型）
壓接行程：30mm（可訂制40mm行程）
生產效率：2000~3000條/時（壓接絕緣端子）
操作界面：彩色觸摸屏
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
機器凈重：440kg
外形尺寸：800*1000*1500mm
