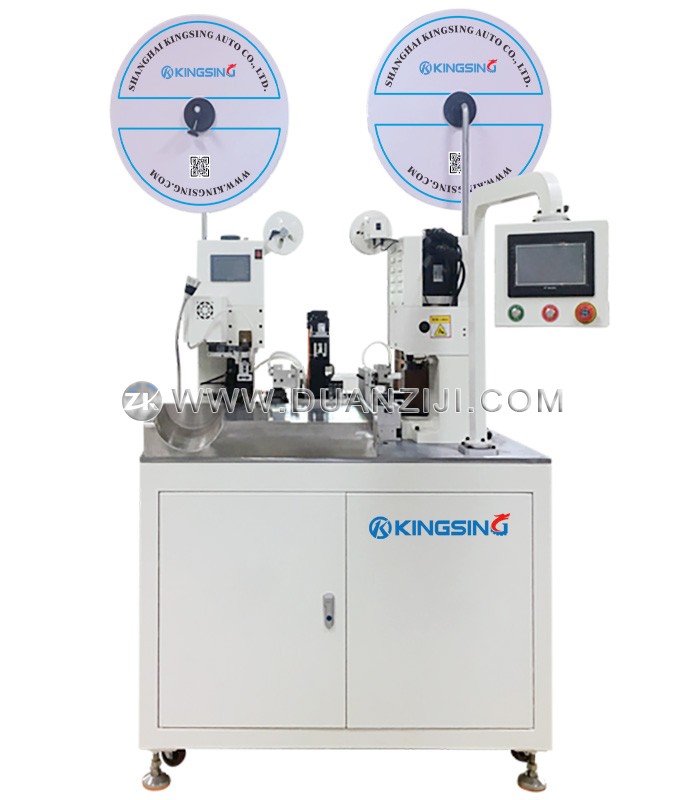

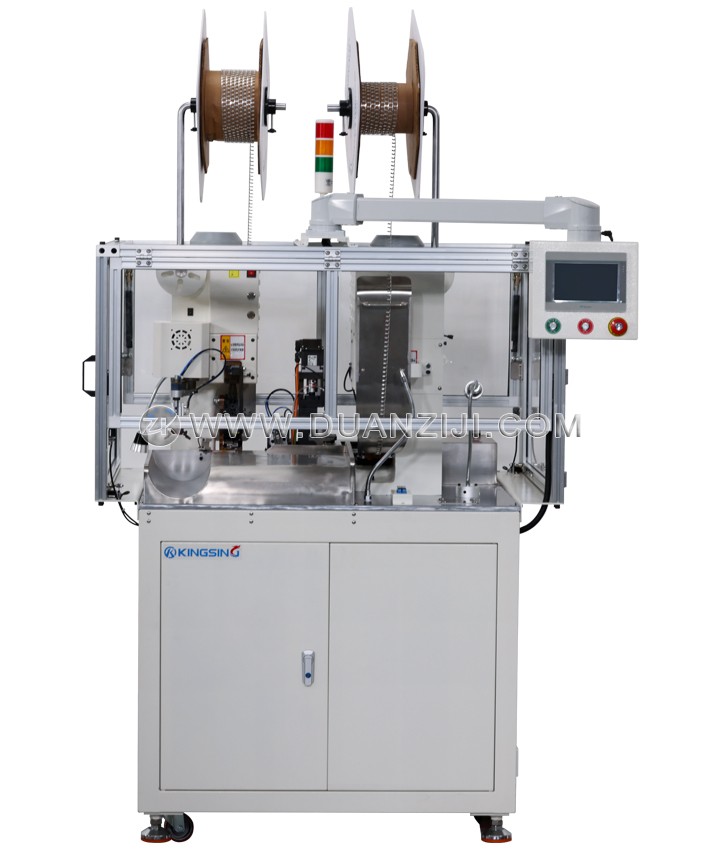

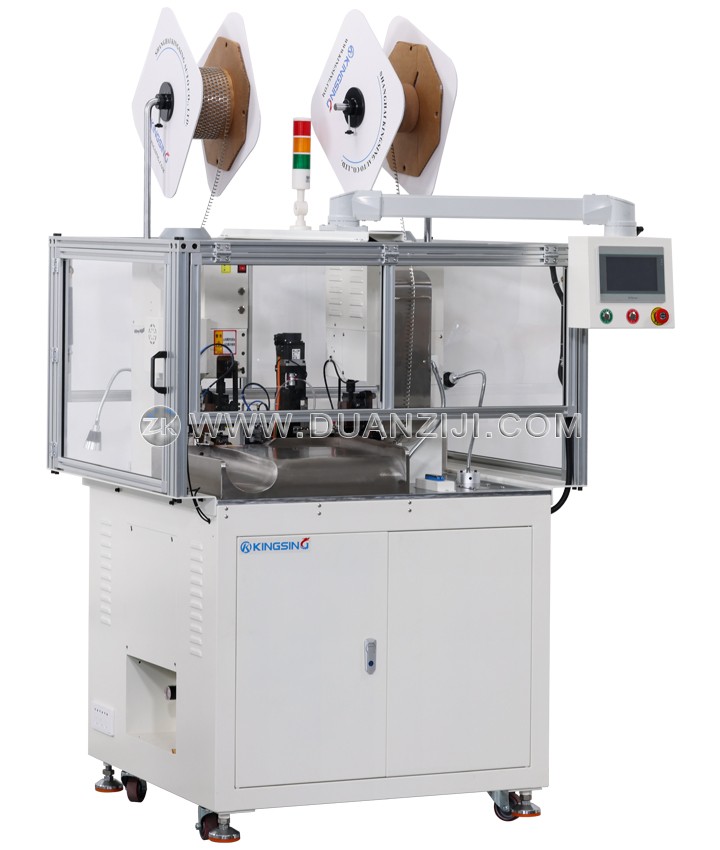

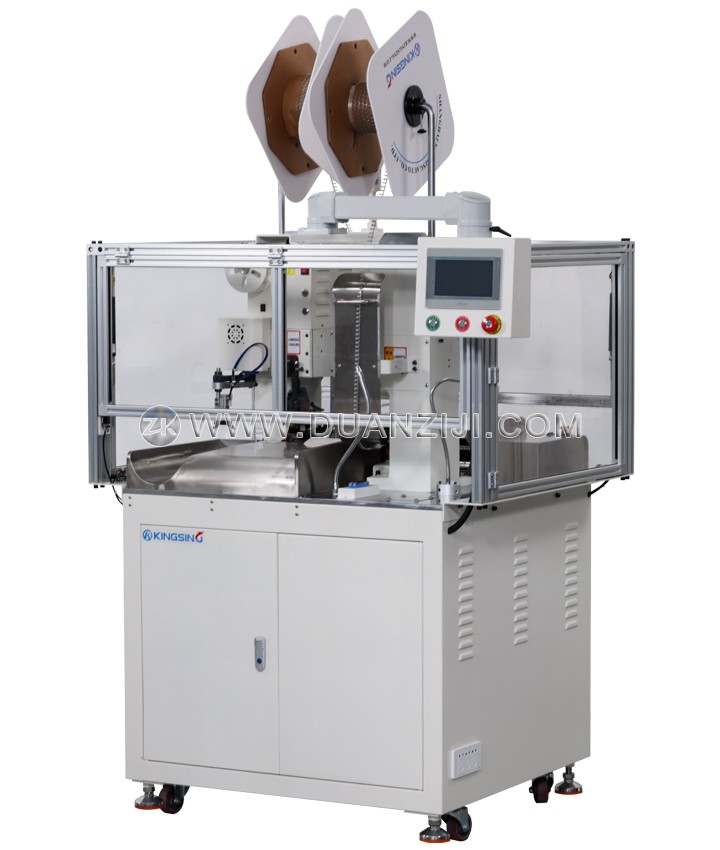

本系列為伺服型雙頭全自動端子機，適用于壓接各種橫送端子、直送端子、旗形端子，還可以壓接散裝端子，散裝端子可以通過振動盤自動送料。整機做工精密，送線、裁線、平移等運動部件均采用高精度伺服電機驅動，動力強勁，尺寸精準。可以選配線材翻轉功能，以便對兩頭的端子方向進行控制，比如壓接旗形端子時，可以實現兩頭的端子朝同一個方向或相反的方向。
本機采用平移機構替代了傳統的旋轉機構，線材在加工過程中始終保持平直的狀態，有利于提高定位精度。四輪送線機構動力強勁，可以防止線材打滑，送料長度精準。端子機采用球墨鑄鐵一體成型，剛性強，壓接高度穩定，可以選配端子壓力監測儀，實時監測每次壓接過程的壓力曲線變化，當壓力異常時自動報警停機。另外還可以選配CCD視覺檢測系統，對剝線和端子的外觀進行檢測，確保產品質量。
采用柔性化設計的理念，一臺機器可以加工多種不同的產品，更換線材和端子時只需更換相應的治具即可。程序記憶功能可將不同產品的加工參數保存到數據庫中，切換產品時可以一鍵調出相應的加工參數，節省調試時間。另外還可以選配支持MES連接的電腦工控系統，內置網絡接口，可通過局域網與MES系統對接，實現遠程讀取或設置參數，遠程下達生產任務等功能。
線材翻轉：此功能用于控制兩頭端子的正反面，既可以兩頭的端子都是正面朝上，也可以一正一反。
| 機器型號 | ZK-A203D | ZK-A203E | ZK-A203F | ZK-A203G |
| 線材翻轉 | 無 | 支持180°旋轉 | 無 | 支持180°旋轉 |
| 壓接馬達 | 變頻馬達 | 變頻馬達 | 伺服電機 | 伺服電機 |
| 送線馬達 | 伺服電機 | 伺服電機 | 伺服電機 | 伺服電機 |
| 裁切馬達 | 伺服電機 | 伺服電機 | 伺服電機 | 伺服電機 |
| 平移馬達 | 伺服電機 | 伺服電機 | 伺服電機 | 伺服電機 |
適用端子：橫送端子、直送端子、旗形端子、散裝端子
適用線徑：0.1~4mm2 （AWG28~12）
裁線長度：40~9999mm
剝皮長度：≤15mm
切斷公差：±(0.5+L*2‰)mm L=裁線長度
最大壓力：2T（可訂制3T機型）
壓接行程：30mm（可訂制40mm行程）
生產效率：3000~4000條/時
操作界面：彩色觸摸屏
氣壓要求：0.5~0.7Mpa
工作電壓：220V 50/60Hz
機器凈重：450kg
外形尺寸：965*835*1860mm
可選配置：端子壓力監測儀、CCD視覺檢測系統
